Imprimer au format PDF, en tant que fichier dessin (.plt) ou sur une imprimante

Vous pouvez imprimer des dessins et des zones sélectionnées au format .pdf, en tant que fichiers dessin (.plt) à envoyer à un traceur ou sur une imprimante. Vous pouvez également modifier les couleurs et les épaisseurs de ligne associées (numéros de plume) dans les dessins imprimés. Vous pouvez imprimer sur une seule imprimante ou sur plusieurs imprimantes.

Impression sur une imprimante unique

Dans le menu Fichier, cliquez sur Impression > Imprimer dessins.

Vous pouvez également lancer l'impression dans le Gestionnaire de documents en sélectionnant les dessins, en cliquant avec le bouton droit de la souris, puis en sélectionnant Imprimer, ou en sélectionnant Fichier > Imprimer dessins lorsqu'un dessin est ouvert.
Dans l’angle supérieur gauche, sélectionnez Utiliser une imprimante.
Chargez les paramètres d’impression souhaités à partir de la liste des paramètres.

Vous pouvez également donner un nouveau nom aux paramètres. Dans ce cas, vous devez spécifier le nouveau nom avant de modifier tout paramètre, sinon vos modifications seront perdues. Pour plus d'informations sur les paramètres d'impression, voir Paramètres d'impression et ordre de recherche.
Dans le Gestionnaire de documents affiché, sélectionnez les dessins que vous souhaitez imprimer.

Les éventuels dessins non à jour sont détectés et vous êtes invité à confirmer s'il faut les inclure dans l'impression.

Vous pouvez également imprimer les dessins verrouillés à jour. Si un dessin verrouillé n'est pas à jour, vous ne pouvez pas l'ouvrir ou l'imprimer. Un échec d'impression est signalé. Vous pouvez imprimer tout dessin déverrouillé, sauf si son état est défini comme Pièce d'origine supprimée.

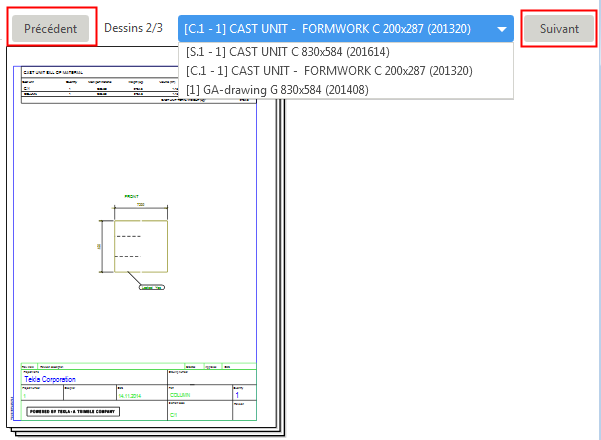

Pour afficher l'aperçu d'un dessin, sélectionnez-le dans la liste des dessins en haut de la zone Imprimer dessins, puis cliquez sur Cliquez ici pour charger un aperçu.

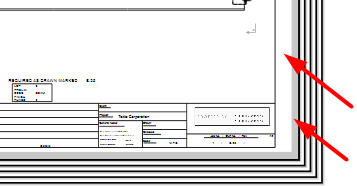

L'aperçu n'affiche qu'un seul dessin à la fois. L'aperçu affiche toujours les dessins à jour. Utilisez Suivant et Précédent pour parcourir l'ensemble des dessins sélectionnés.
Sélectionnez l’option d’impression :
- Fichier PDF: convertit les dessins au format PDF.
- Imprimante: envoie les dessins à l’imprimante sélectionnée.
- Fichier dessin: convertit les dessins en fichiers d'impression exploitables par l'imprimante sélectionnée et les enregistre à un emplacement spécifique.

Définissez les paramètres d'impression dans l'onglet Options. Les paramètres disponibles dépendent de l'option d'impression que vous avez sélectionnée :


Option	Description
Emplacement du fichier	Indiquez l'emplacement du fichier .pdf ou du fichier dessin, ou cliquez sur Parcourir... pour rechercher le répertoire. Le répertoire \Plotfiles du répertoire modèle est l'emplacement par défaut.
Inclure le repère de révision dans le nom du fichier	Ajoutez l'indice de la dernière révision du dessin imprimé au nom de fichier. Le numéro de révision est utilisé par défaut. Si vous souhaitez toujours utiliser l'indice de révision, définissez l'option avancée XS_SHOW_REVISION_MARK_ON_DRAWING_LIST sur `TRUE`.
Ouvrir le dossier après l'impression	Ouvrez le répertoire du fichier .pdf ou du fichier dessin dans l'Explorateur Windows une fois l'impression terminée.
Ouvrir le dossier après l'impression	Ouvrez le fichier .pdf une fois qu'il a été créé.
Sortie dans un fichier unique	Imprimez les dessins sélectionnés dans un fichier .pdf unique. Si vous ne sélectionnez pas cette option, chaque dessin est imprimé dans un fichier .pdf distinct.
Nom du fichier	Donnez un nom à un fichier PDF. Le nom de fichier est obligatoire si vous imprimez dans un fichier unique.
Extension de fichier	Indiquez une extension de nom de fichier pour le fichier dessin. plt est la valeur par défaut.
Préfixe du fichier Suffixe du fichier	Entrez un préfixe et/ou un suffixe spécifique à utiliser dans le nom du fichier. Lorsque vous ajoutez un préfixe ou un suffixe, le nom du fichier d'impression qui apparaît dans les cases Préfixe du fichier et Suffixe du fichier est immédiatement mis à jour. Le nom du fichier d'impression peut également être défini à l'aide de divers sélecteurs d'options avancées pour personnaliser les noms de fichier d'impression. Ces sélecteurs ne fonctionnent pas pour un fichier .pdf composé de plusieurs dessins.
Ajuster au papier	Ajustez le dessin au format de papier particulier.
Echelle	Forcez l'impression à une échelle spécifique. La valeur Echelle apparaît en rouge si le dessin ne peut pas être adapté au format de papier spécifié.
Centrer le dessin sur le papier	Centrez le dessin sur la ou les feuilles.
Imprimer sur plusieurs feuilles	Imprimez sur plusieurs feuilles et indiquez le sens d'impression des feuilles. Sélectionnez De gauche à droite, de haut en bas ou De bas en haut, de droite à gauche. Lorsque vous utilisez Imprimer sur plusieurs feuilles, sélectionnez un format de papier précis.
Taille papier	Définissez le format de papier ou utilisez le format automatique. Le paramètre Auto permet à Tekla Structures de sélectionner le format de papier qui présente le moins d'espace perdu lorsque la mise à l'échelle est adaptée à la zone d'impression de la feuille. Il n'est pas rare que les imprimantes ne parviennent pas à imprimer sur la zone complète de la feuille, et laissent alors des marges. La zone imprimable de l'imprimante sélectionnée est déterminée lorsque les options Imprimante ou Fichier dessin sont sélectionnées. Pour les fichiers .pdf, l'imprimante n'est pas sélectionnée et la sortie est définie sur la feuille complète. Cependant, le même problème existe lors de l'impression d'un fichier .pdf, et le contenu du dessin est adapté à la zone imprimable de l'imprimante sélectionnée. Dans l'image ci-dessous, la zone d'impression apparaît avec un fond blanc et la bordure non imprimable apparaît en gris. Deux fichiers de configuration affectent les formats de papier et les tailles des dessins : PaperSizesForDrawings.dat et DrawingSizes.dat. Pour plus d'informations, voir Fichiers de configuration utilisés dans l'impression.
Orientation	Définissez l'orientation ou utilisez l'orientation automatique. Le paramètre Auto signifie que l'orientation qui optimise l'espace est automatiquement sélectionnée.
Couleur	Indiquez si la sortie est en Couleur, en Noir et blanc ou en Echelle de gris.
Nombre de copies	Définissez la quantité de fichiers dessin ou de copies papier à imprimer.
Assembler	Assemblez l'impression lorsque vous imprimez plusieurs copies.
Polices incorporées	Ajoutez les polices dans un fichier .pdf. Cela permet de s'assurer que les polices peuvent être reproduites dans un système où elles ne sont pas installées. En revanche, la taille du fichier s'en trouve également augmentée. Dans certains cas, les polices peuvent être automatiquement intégrées. Lorsque vous utilisez des polices non latines, nous vous recommandons de sélectionner les polices intégrées. Dans le cas contraire, le .pdf peut ne pas s'afficher correctement.
Sélectionner une zone	Sélectionnez une zone rectangulaire à afficher dans le dessin ouvert et imprimez uniquement cette zone. Cette option fonctionne uniquement lorsqu'un dessin est ouvert. Tous les paramètres de la boîte de dialogue fonctionnent également lorsque cette option est sélectionnée et vous pouvez modifier l'orientation, les épaisseurs de ligne ainsi que le format de papier, par exemple.
Afficher la totalité du dessin	Lorsque vous avez sélectionné une zone avec Sélectionner une zone, le bouton Afficher la totalité du dessin s'affiche et vous pouvez l'utiliser pour afficher à nouveau le dessin entier dans l'aperçu.

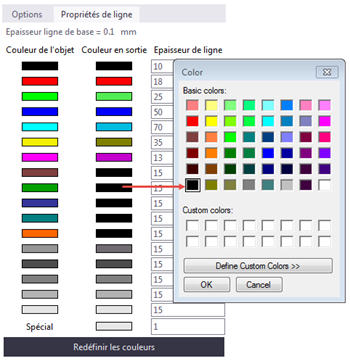

Accédez à l'onglet Propriétés de ligne pour faire correspondre des couleurs avec des épaisseurs de ligne, puis définir les couleurs de l'impression :


Option	Description
Couleur de l’objet	Affiche l'ensemble des couleurs de l'objet.
Couleur en sortie	Définissez la couleur d'impression en cliquant sur une case de couleur sous Couleur en sortie et en sélectionnant une nouvelle couleur parmi les couleurs affichées. Vous pouvez également définir des couleurs personnalisées. Une couleur de sortie différente est souvent utilisée lorsque vous n'avez besoin que d'une ou deux lignes en couleur et les autres en noir. Les couleurs de sortie sont utilisées dans toutes les options d'impression (imprimante, fichier dessin et fichier PDF). Les couleurs de sortie sont enregistrées et chargées à partir des fichiers de paramètres d'impression. Si vous sélectionnez la Couleurs des traits de l'imprimante via Fichier > Paramètres et modifiez la couleur d'une ligne, la modification est immédiatement affichée dans le dessin. La Couleur en sortie s'applique uniquement lorsque l'option Couleur est définie sur Couleur dans l'onglet Options de la boîte de dialogue Imprimer dessins. Pour savoir comment afficher des épaisseurs de ligne correctes en mode Noir et blanc, voir Epaisseur de ligne dans les dessins.
Epaisseur trait	Saisissez l'épaisseur pour chaque couleur dans les cases. Les épaisseurs de ligne sont exprimées sous forme de multiple de la valeur de l'option avancée `XS_BASE_LINE_WIDTH`. La valeur par défaut de cette option avancée est 0,01 mm. Par exemple, le numéro de plume 25 génère une épaisseur de 0,25 mm. Dans les dessins en couleur, les lignes sont affichées avec des épaisseurs différentes à l'écran et dans les impressions si le bouton Épaisseur de traits est actif dans Fichier > Paramètres. Vous pouvez définir la couleur Invisible pour des pièces et des formes dans les dessins, dans les propriétés des formes ou des pièces. La couleur Invisible n'est pas affichée dans les impressions, ni sur le papier, ni sur le fichier .pdf. Pour savoir comment afficher des épaisseurs de ligne correctes dans le dessin en mode Noir et blanc, voir Epaisseur de ligne dans les dessins.
Redéfinir les couleurs	Vous pouvez réinitialiser les couleurs d'impression : Pour réinitialiser une couleur individuelle de sortie, cliquez sur la case de couleur correspondante Couleur de l’objet. La case de couleur Couleur en sortie change pour avoir la même couleur. Pour appliquer les couleurs de sortie à l'ensemble des couleurs d'objet, cliquez sur le bouton Redéfinir les couleurs.

Si vous avez besoin de modifier les paramètres d'impression Windows d'une imprimante ou d'un fichier dessin, cliquez sur le bouton Propriétés... et modifiez les paramètres nécessaires.
Enregistrez vos paramètres d'impression à l'aide du bouton Enregistrer dans l'angle supérieur gauche.

Pour plus d'informations sur les paramètres d'impression et l'ordre de recherche, voir Paramètres d'impression et ordre de recherche.

Vous pouvez également ajouter des cadres et marques de pliage à vos impressions.
Cliquez sur Imprimer pour imprimer les dessins au format .pdf ou en tant que fichiers dessin, ou les envoyer vers une imprimante qui correspond aux paramètres définis dans la boîte de dialogue.

Chaque dessin est envoyé à l'imprimante comme tâche d'impression distincte.

Toutes les erreurs d’impression sont enregistrées dans un fichier historique dans le répertoire modèle : logs\DPMPrinter_<nom d'utilisateur>.log .

Exemple: Impression sur plusieurs feuilles

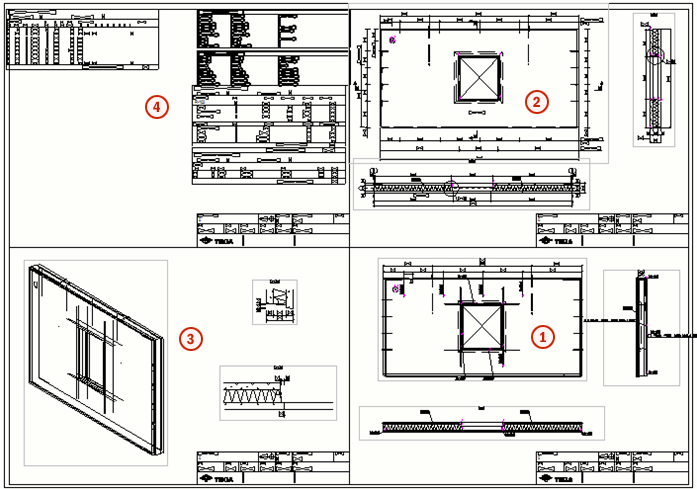

Dans l'exemple ci-dessous, le paramètre De bas en haut, de droite à gauche est sélectionné. Les numéros indiquent l'ordre d'impression des feuilles.

Dans l'exemple suivant, l'option De gauche à droite, de haut en bas est sélectionnée.

Impression sur plusieurs imprimantes

Vous pouvez imprimer sur plusieurs imprimantes en une seule fois en fonction de la taille de papier de chaque dessin sélectionné. Lorsque vous imprimez sur plusieurs imprimantes, vous disposez généralement de différentes imprimantes pour traiter différents formats de papier. Tekla Structures sélectionne automatiquement l’imprimante appropriée pour chaque dessin.

Création de paramètres d’impression uniques

Pour pouvoir imprimer sur plusieurs imprimantes, vous devez d’abord créer des paramètres d’impression uniques pour chaque imprimante sur laquelle vous souhaitez imprimer :

Dans le menu Fichier, cliquez sur Impression > Imprimer dessins.
Sélectionnez Utiliser une imprimante.
Définissez les propriétés d’impression souhaitées dans l'onglet Options et dans l'onglet Propriétés de ligne. Sélectionnez le type de sortie et l’imprimante, puis définissez le format de papier que l’imprimante doit gérer en mode Utiliser plusieurs imprimantes.
Enregistrez les paramètres sous le nom souhaité en cliquant sur Enregistrer.
Répétez cette opération pour chacun des formats de papier souhaités. N’utilisez pas l’option de taille Auto.

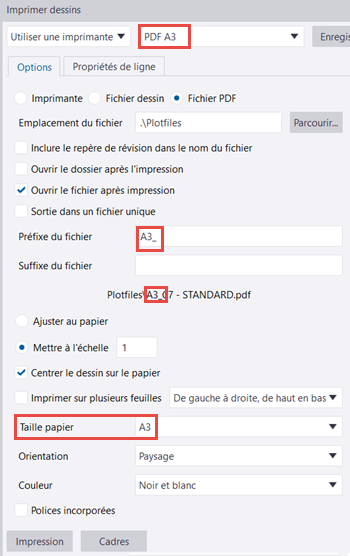

Par exemple, vous pouvez créer les fichiers de paramètres d’impression individuels suivants avec le type de sortie défini sur Fichier PDF :
- PDF A4: Format de papier défini sur A4, préfixe de fichier défini sur A4_
- PDF A3: Format de papier défini sur A3, préfixe de fichier défini sur A3_
- PDF A2: Format de papier défini sur A2, préfixe de fichier défini sur A2_
Lors de l’impression d’un ensemble de dessins sur plusieurs imprimantes à l’aide des fichiers de paramètres d’impression uniques ci-dessus, tous les dessins A4 génèrent des fichiers .pdf avec le préfixe A4_, tous les dessins A3 ont le préfixe A3_ et tous les dessins A2 génèrent des fichiers .pdf avec le préfixe A2_.

Si vous souhaitez imprimer plusieurs tailles de feuilles sur la même imprimante en mode Utiliser plusieurs imprimantes, créez un fichier de paramètres d’impression unique pour chaque format de papier et spécifiez la même imprimante dans tous ces fichiers.

Impression sur plusieurs imprimantes

Dans le menu Fichier, cliquez sur Impression > Imprimer dessins.
Dans le coin supérieur gauche, sélectionnez le mode Utiliser plusieurs imprimantes.

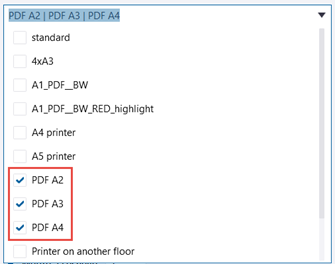

Dans la liste Fichiers des paramètres d'imprimante uniques sélectionnés, sélectionnez les fichiers de paramètres à utiliser lors de l’impression. Vous pouvez sélectionner tous les fichiers de paramètres d'impression ou seulement une partie d'entre eux.

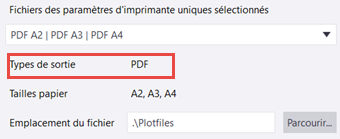

Le type de sortie (imprimante, fichier dessin, fichier PDF) est défini par chaque fichier de paramètres d'impression sélectionné. En général, vous sélectionnez des fichiers de paramètres avec le même type de sortie. Types de sortie répertorie les types de sortie spécifiés dans les fichiers de paramètres d'impression sélectionnés.
Modifiez les autres paramètres nécessaires dans l'onglet Options.
Les paramètres disponibles dépendent du type de sortie que vous avez sélectionné. Les paramètres sont décrits dans la section « Impression sur une imprimante unique » ci-dessus.
Dans le Gestionnaire de documents affiché, sélectionnez les dessins que vous souhaitez imprimer.
