1. Accédez à Paramétrage > Formes/Nuances/Dimensions.

   La boîte de dialogue Paramétrage Forme / Nuance / Dimension s’ouvre.

2. Cliquez sur l’onglet du ruban Paramétrage Forme / Nuance / Dimension.
3. Dans le menu, sélectionnez Paramétrage de forme.
4. Dans la liste de formes de la Paramétrage de forme boîte de dialogue, sélectionnez une forme que vous souhaitez scinder.

   Par exemple, sélectionnez IPE à scinder en DEMI-IPE.

5. Vérifiez que la case à cocher Autoriser scission est sélectionnée.

   L’option Autoriser scission est disponible pour toutes les formes linéaires.

6. Cliquez sur Sauvegarder la forme, puis sur OK.

1. Accédez à Paramétrage > Formes/Nuances/Dimensions
   La boîte de dialogue Paramétrage Forme / Nuance / Dimension s’ouvre.
2. Sélectionnez une forme, par exemple, la forme IPE.
3. A droite, ouvrez l'onglet Scissions.

   L'onglet Scissions est disponible uniquement pour les formes pour lesquelles l’option Autoriser scission est sélectionnée. Reportez-vous à la section Autoriser la forme à être scindée.

   La plupart des formes IPE typiques sont déjà définies pour être scindées uniformément en T. Si vous sélectionnez des cotes différentes, vous pouvez voir sous Description les formats T pour lesquels la forme IPE a été configurée pour être scindée.

4. Pour créer des configurations de scission supplémentaires, cliquez sur Ajouter.

   Dans la boîte de dialogue Configuration de scission, créez une Scission égale ou une Scission inégale. Vous pouvez ajouter des formes à partir de ce qui est déjà dans Paramétrage Forme / Nuance / Dimension ou ajouter de nouvelles dimensions pour la forme sélectionnée.

   Notez que la boîte de dialogue Configuration de scission permet d’assigner n’importe quelle forme linéaire et ne limite pas la sélection aux scissions logiques.

5. Cliquez sur Enregistrer.

Dans la boîte de dialogue Configuration d'imbrication pour chaque module, sous Paramètres de mise en barre, il y a une option Autoriser division tés.

1. Ouvrez un module et ouvrez une affaire.
2. Dans l’onglet du ruban, sélectionnez Imbrication.
3. Cliquez sur Mise en barre.
4. Cliquez sur Optimisations.
5. Accédez à l'onglet Paramètres de mise en barre.
6. Sélectionnez Autoriser les T de scission.
7. Cliquez sur Enregistrer.

1. Effectuez une imbrication sur les DEMI-IPE.

   Par conséquent, vous disposez de près de 80'de matière linéaire.

2. Basculer vers Mode d’imbrication manuelle.
3. Ajoutez un IPE300 de 1000mm.

   Notez que l'IPE300 est marqué comme Imbriqué (I) même s’il n’a pas encore de pièces qui lui sont affectées.

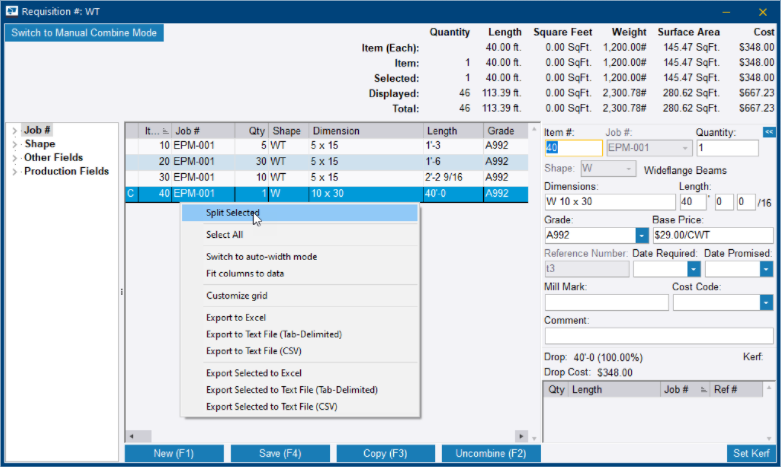

4. Cliquez avec le bouton droit sur IPE300 et sélectionnez Scinder sélection.

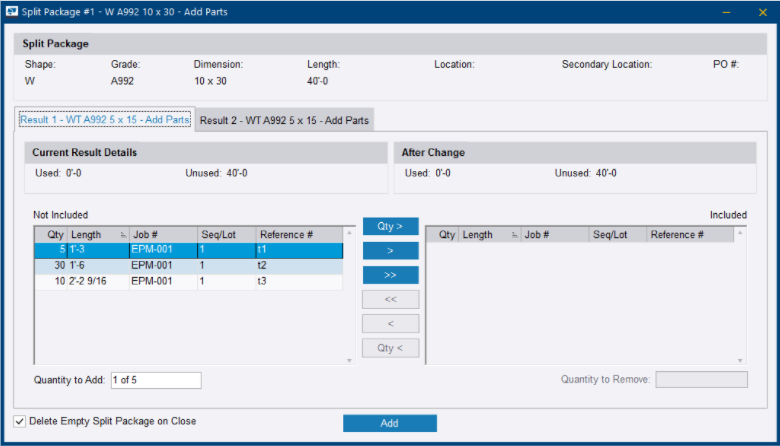

   La boîte de dialogue Scinder le paquet indique les pièces qui peuvent être scindées à partir de la matière sélectionnée.

   Il existe 2 onglets, un pour chaque DEMI-IPE qui est scindé d'un IPE.

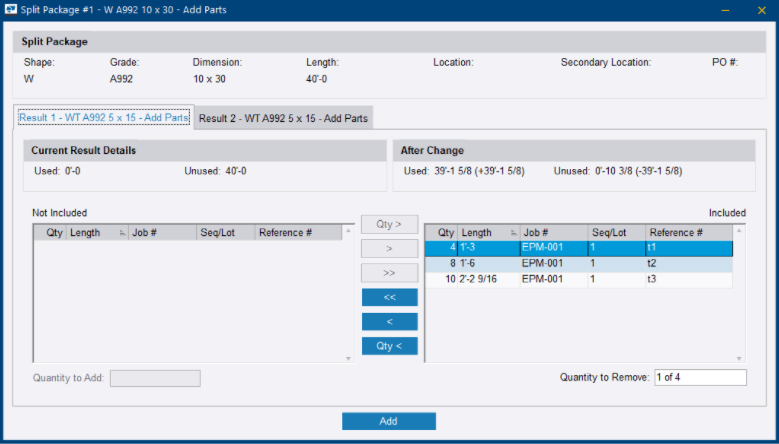

5. Dans le premier onglet, déplacez les pièces de la colonne Non inclus vers la colonne Inclus et inversement.

   Utilisez le bouton > pour un élément unique, le bouton >> pour tous les éléments ou le bouton Qté> pour déplacer uniquement la Quantité à ajouter : saisie de l'élément sélectionné.

   Un message rouge s’affiche si vous dépassez la longueur de la matière sélectionnée. Lorsque vous êtes près de la limite, modifiez Quantité à ajouter : La valeur 1 et l’utilisation des boutons Qté> et Qté< peuvent vous aider à tirer le meilleur parti de la matière.

   Pièces à imbriquer au résultat 1 :



   Pièces à imbriquer au résultat 2 :

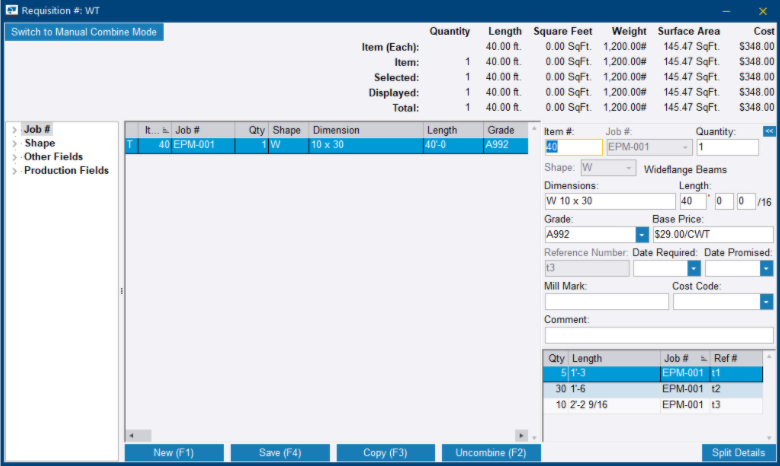

6. Lorsque l'ensemble scindé est prêt, cliquez sur Ajouter pour terminer l'imbrication.

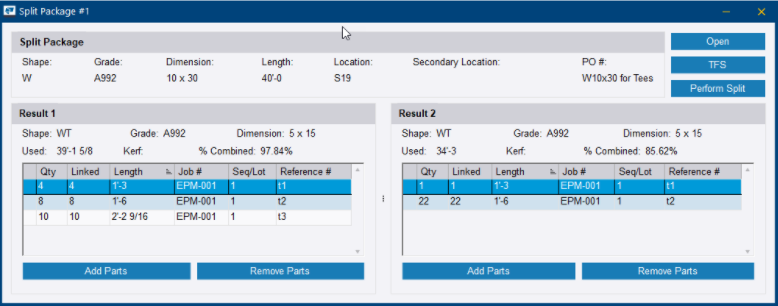

7. Cliquez sur Détails de scission en bas à droite pour afficher et modifier le l'ensemble scindé.
