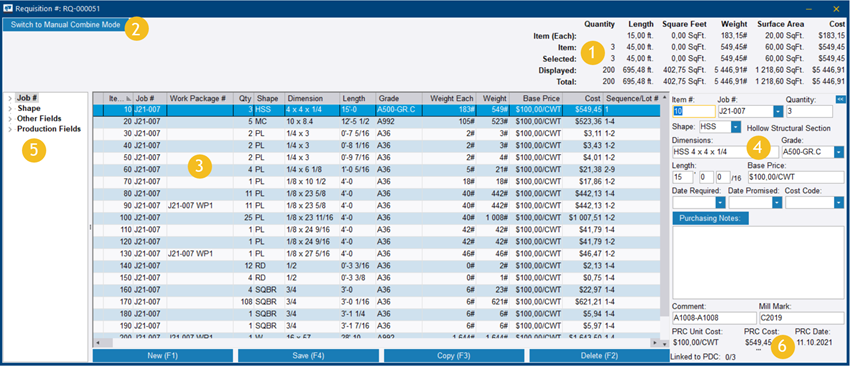

La boîte de dialogue Demande de prix n° s’ouvre. Affichez les composants de la boîte de dialogue dans l’image suivante :

(1) Synthèse : Indique le nombre d’éléments de demande de prix, leur longueur, leurs mètres carrés, leur poids, leur superficie et le coût des éléments pour un seul élément, les éléments sélectionnés, les éléments affichés et l’ensemble de la demande de prix.

(2) Commutateur de mode : la boîte de dialogue Demande de prix n° a deux modes : le mode Saisie et le mode Imbrication manuelle. En mode Saisie, vous pouvez ajouter des éléments individuels et les modifier. En mode Imbrication manuelle, vous pouvez ajouter des éléments individuels en stock et imbriquer manuellement des éléments individuels spécifiques.

(3) Zone d’affichage : Répertorie toutes les matières dans la demande de prix.

Un C dans la colonne la plus à gauche indique que les éléments individuels ont été imbriqués.

(4) Zone d'entrée : vous permet d’ajouter des propriétés pour les nouveaux éléments individuels et de modifier les propriétés des éléments individuels existants. Il affiche également les propriétés d’un élément sélectionné dans la zone d’affichage.

(5) Arbre de navigation : Vous permet de filtrer et d’afficher des éléments spécifiques. Reportez-vous à la section Filtres dans Tekla Powerfab.

(6) Zone d’informations relatives à l’Imbrication : affiche les pièces imbriquées vers l’élément sélectionné dans la zone d’affichage.

Vous pouvez voir le nombre de pièces associées au module Contrôle de production dans l’angle inférieur droit de la boîte de dialogue.
