Import des fichiers pour une affaire en contrôle de production
Lorsque vous avez exporté un package de fabrication à partir d’un modèle, vous pouvez l’importer dans une affaire de contrôle de production dans Tekla PowerFab.
Lorsque vous exportez un fichier XML à partir de versions Tekla Structures ultérieures à 2023, vous pouvez choisir le format de fichier ZIP dans Exporter vers Tekla PowerFab. Une fois l’export effectué, vous pouvez extraire le fichier ZIP, et vous pouvez retrouver le fichier XML exporté ainsi que le fichier TRB au format de modèle 3D Tekla.
Pour obtenir des instructions sur l’export d’un package de fabrication de Tekla Structures, voir Tekla PowerFab.
La méthode recommandée pour échanger des informations et des fichiers entre Tekla Structures et Tekla PowerFab est Tekla Connector. Reportez-vous à la section Tekla Structures Connector.
Pour une procédure de bout en bout, consultez également l’article Tekla PowerFab eXchange Plugin 6.5.
-
Accédez à .

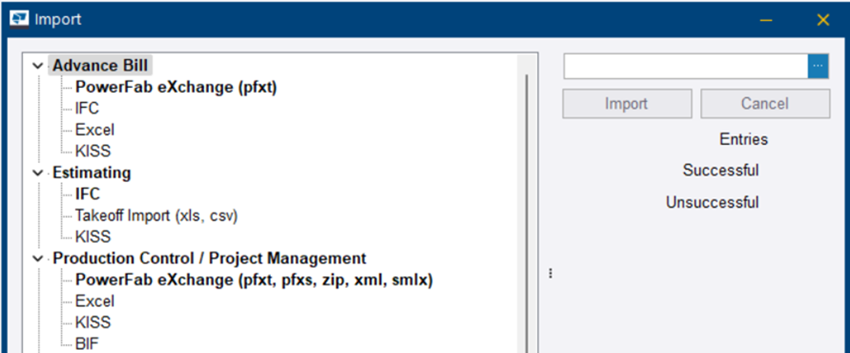

La boîte de dialogue Importer s’ouvre.
Colonnes requises pour le imports Excel de contrôle de la production
Pour des exemples de fichiers Microsoft Excel, voir Exemple de fichiers d'import de feuille de calcul Excel.
- N° de plan
- Repère principal
- Repère de pièce
- Quantité
- Forme
- Dimensions
- Longueur
- Nuance
Importer la valeur du lot de fabrication à partir du modèle Tekla Structures
Lors de l’import à partir d’un modèle Tekla Structures dans Contrôle de production, vous pouvez mapper la valeur du lot de fabrication de chaque assemblage.
Exemple :

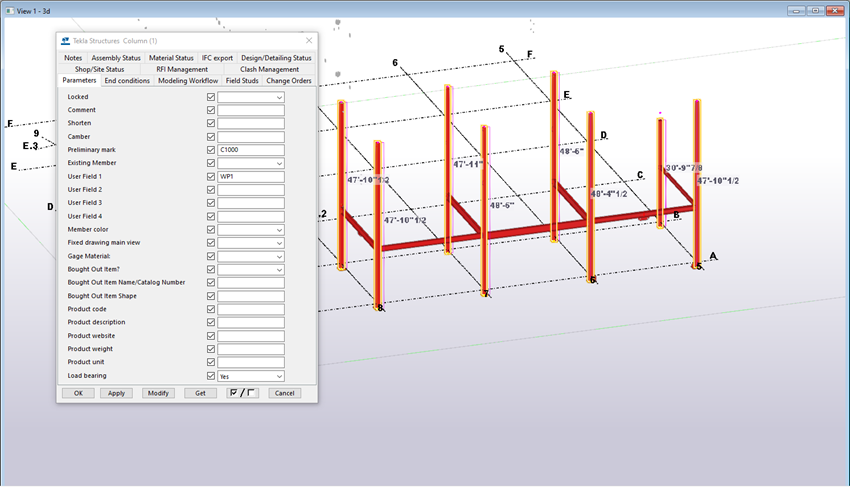

Dans Tekla Structures, colonne C1000 avec une valeur de Champ utilisateur 1 de WP1. Ce champ sera mappé au sein de Tekla PowerFab comme Lot de fabrication n°.

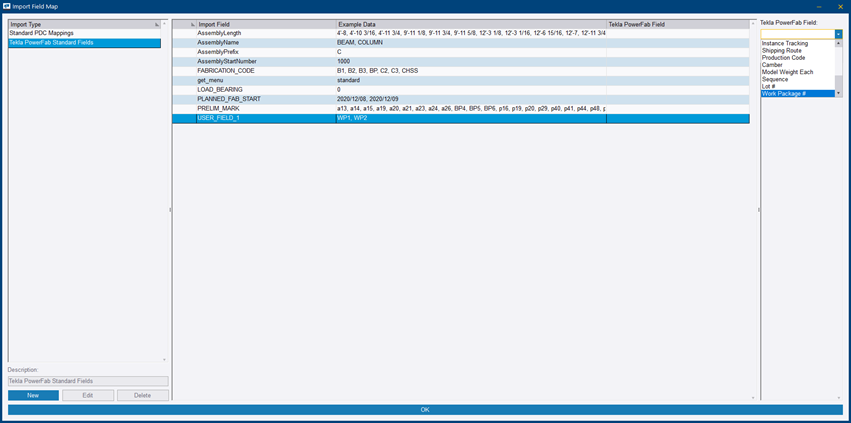

Lors de l'import dans Tekla PowerFab, dans la boîte de dialogue Table des champs importés, vous pouvez mapper le Champ utilisateur à Lot de fabrication n°.
