Vous pouvez mettre en barre et en tôle de la matière à l’aide de la commande Imbrication. Vous pouvez ensuite enregistrer et examiner les résultats de l’imbrication.

1. Dans la boîte de dialogue Sélectionner une affaire en contrôle de production, ouvrez une affaire.
2. Cliquez sur l'onglet ruban Contrôle de production et sélectionnez Imbrication.

   La boîte de dialogue Sélectionner une passe d'imbrication s’ouvre. Lorsque vous effectuez la première passe d’imbrication pour une affaire, la liste de la boîte de dialogue est vide.

3. Cliquez sur une option d’imbrication souhaitée pour la sélectionner.

   Les options sont les suivantes :

   • Mise en barre: Imbrique des éléments linéaires, comme des poutrelles et des cornières.
   • Mise en tôle: Imbrique des éléments qui ont une surface, comme des plats ou des caillebotis.
   • Mise en barre/tôle: Imbrique tous les éléments.

   La boîte de dialogue Filtres de passe d'imbrication s’ouvre.

4. Pour combiner uniquement des types de matières spécifiques, procédez comme suit (facultatif) :
   1. Sélectionnez un type de filtre dans la liste Type, et cliquez sur Sélectionner.
      La boîte de dialogue Filtrer s’ouvre.
   2. Selon le type de filtre, procédez comme suit :
      • Cliquez sur les touches de flèche pour déplacer les éléments que vous souhaitez imbriquer les propriétés dans la Inclus liste.
      • Saisissez les valeurs maximum et minimum pour les éléments que vous souhaitez imbriquer.
   3. Cliquez sur OK pour appliquer le filtre.

      Vous revenez à la Filtres de passe d'imbrication boîte de dialogue.

5. Pour veiller à utiliser les bons paramètres, cliquez sur les boutons Optimisations, Filtre INV et Fournisseurs.

   Vous pouvez modifier les paramètres.

6. Pour imbriquer les matières, cliquez sur le bouton en bas de la boîte de dialogue Filtres de passe d'imbrication, ou appuyez sur F4.

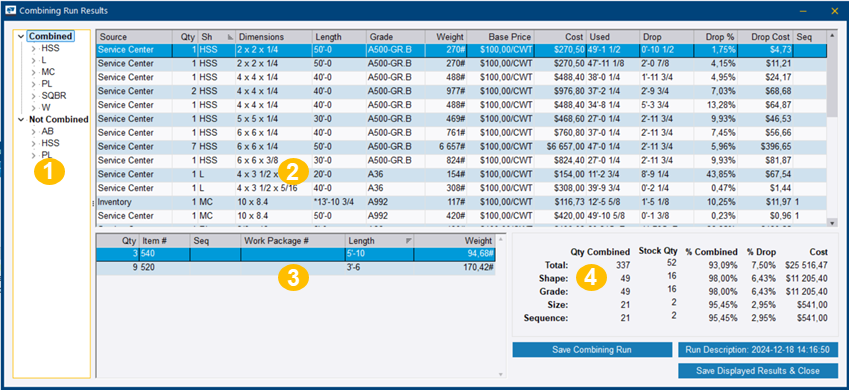

   Tekla PowerFab imbrique les matières. Une fois le processus d’imbrication terminé, la boîte de dialogue Résultats de la passe d'imbrication s’ouvre.



   (1) Arbre de navigation : Statuts des résultats

   • Imbriqué: Les éléments ont été optimisés avec succès
   • Non imbriqué : Les éléments qui n’ont pas pu être optimisés
   • Exception: Les éléments qui ne peuvent pas être optimisés, tels que les lignes de commentaire et d’achat. Ceux-ci peuvent généralement être ignorés

   (2) Zone d’affichage : Combinaison des résultats, y compris chaque barre ou tôle requise

   (3) Zone inférieure : Les éléments qui sont imbriqués pour former l’élément sélectionné

   (4) Zone de synthèse : Imbrication des résultats avec le nombre total de barres de la longueur sélectionnée, le pourcentage de riblons et le coût total des matières. Le coût des matières représente les prix des matières dans la base de données des prix utilisée dans la passe d’imbrication.

7. Pour enregistrer la passe d'imbrication, cliquez sur Sauvegarder la passe d’imbrication au bas de la boîte de dialogue Résultats de la passe d'imbrication.

   Lorsque vous enregistrez la passe d’imbrication, vous pouvez la visualiser ultérieurement et la comparer avec une autre passe d’imbrication. Aucun lien n'est fait vers l'inventaire réel.

   1. Pour enregistrer les pièces imbriquées dans une demande de prix, un bon de commande ou un inventaire, cliquez sur Enregistrer les résultats affichés et fermer.

      Lorsque vous enregistrez les résultats, les éléments est supprimés du passe d’imbrication.

      La boîte de dialogue Sélectionner s’ouvre.

      Si vous avez un élément sur une liste de coupes, vous êtes également invité à indiquer si les éléments imbriqués supplémentaires est inclus ou exclus de la coupe.

   2. Pour enregistrer les résultats, cliquez sur Demandes de prix ou sur Bons de commande.

      Si vous souhaitez enregistrer uniquement les résultats sélectionnés, cliquez sur l'onglet Passe d'imbrication du ruban et sélectionnez Sauvegarder les résultats sélectionnés.

      La boîte de dialogue Sélectionner une demande de prix/Sélection du bon de commande s’ouvre.

   3. Sélectionnez l’option souhaitée et cliquez sur OK.

      Les résultats sont enregistrés dans la demande de prix ou le bon de commande sélectionné.

      La boîte de dialogue Import des éléments s’ouvre.

   4. Sélectionnez Ouvrir le bon de commande ou Ouvrir la demande de prix pour ouvrir la demande de prix ou le bon de commande.
8. Lorsque vous imbriquez des plats, pour afficher une visualisation des pièces qui sont imbriquées dans la tôle, sélectionnez l’élément souhaité et cliquez sur Voir la mise en tôle.
   La boîte de dialogue TrueShape Nest s’ouvre.
   1. Pour afficher une mise en tôle avec des éléments imbriqués sur sa chute, cliquez sur Voir la mise en tôle sur chute.
