Shop Data Systems : Mise en tôle de plats
L’intégration de Tekla PowerFab à Shop Data Systems élimine la double saisie manuelle des pièces et des stocks dans Tekla PowerFab qui doivent être mis en tôle par Shop Data Systems.
Remarque : Pour acquérir l’extension, contactez Shop Data Systems.
Voir aussi Intégration de Shop Data Systems à PeddiNest.
1. Activer le répertoire des extensions

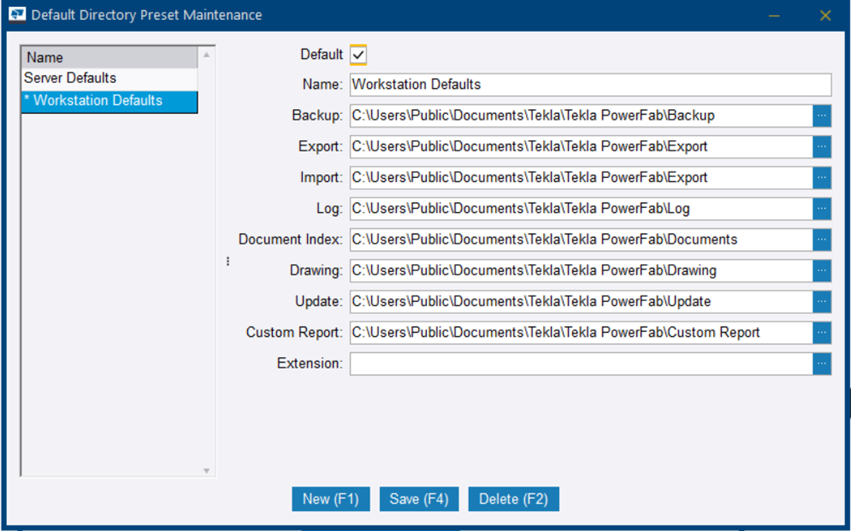

2. Affectation d’un répertoire pour les extensions
-
Dans Extension, définissez le répertoire par défaut pour les extensions.
3. Ajoutez le fichier SDSNestingInterface.dll au répertoire de l’extension
Enregistrez le fichier SDSNestingInterface.dll fourni par Shop Data Systems dans le répertoire Extension.
4. Définition des paramètres d’intégration
Vous devez modifier les paramètres d’intégration si vous passez de l’intégration utilisée avant Tekla PowerFab version 2023 SP5 à l’extension. Les paramètres de Shop Data Systems ne sont plus utilisés.
5. Utilisation de l’extension
-
Effectuez l’une des opérations suivantes pour tout module prenant en charge l’imbrication :
- Définissez Extension comme option par défaut dans Paramétrage:
- Accédez à .
La boîte de dialogue <Module> Standards d'imbrication de l'entreprise s’ouvre.
- Cliquez sur Optimisations d’imbrication.
La boîte de dialogue Configuration d’imbrication s’ouvre.
- Accédez à .
- Définissez Extension dans le module où vous imbriquez :
- Cliquez sur .
La boîte de dialogue Filtres de passe d'imbrication s’ouvre.
- Cliquez sur Optimisations.
La boîte de dialogue Configuration d’imbrication s’ouvre.
- Cliquez sur .
- Définissez Extension comme option par défaut dans Paramétrage:
- Dans l’onglet Paramètres de mise en tôle, dans Logiciel de mise en tôle, sélectionnez Extension.
Lors de l’export de la demande de mise en tôle d’imbrication, External SDS Nesting est disponible dans le menu de l’onglet ruban Passe d'imbrication pour Export des pièces pour mise en tôle.
