Peddinghaus Raptor: Matières coupées

Vous pouvez envoyer une liste de coupes de Tekla PowerFab à Peddinghaus Raptor pour le découpage. De cette manière, vous ne devez pas saisir les pièces à découper dans les deux logiciels.

Configurer Tekla PowerFab pour qu'il fonctionne avec Peddinghaus Raptor

Accédez à Paramétrage > Paramètres d’intégration > Peddinghaus.

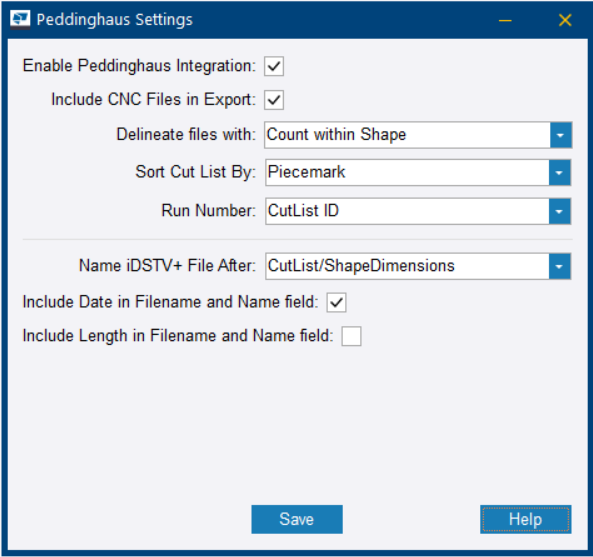

La boîte de dialogue Paramètres Peddinghaus s’ouvre.
Cochez la case Activer l’intégration Peddinghaus.
Définissez les paramètres d’export de la liste de coupes pour Peddinghaus Raptor.
Cliquez sur Enregistrer.

Envoyez la liste de coupes à Peddinghaus Raptor

Accédez à Paramétrage > Contrôle de production > Listes de coupes.

La boîte de dialogue Sélectionner les affaires en contrôle de production s’ouvre.
Cliquez sur les touches de flèche pour déplacer les affaires dont vous souhaitez ajuster les listes de coupes les propriétés dans la Inclus liste.

Pour sélectionner plusieurs éléments, maintenez la touche Ctrl enfoncée.
Pour sélectionner une plage d’éléments consécutifs, maintenez la touche Maj enfoncée.
Cliquez sur OK.

La boîte de dialogue Listes de coupes s’ouvre.

Voir également Accéder à la boîte de dialogue Listes de coupes.
Sélectionnez la liste de coupes.
En bas de la boîte de dialogue, cliquez sur Envoyer la liste de coupes.
Cliquez sur DSTV+.

La boîte de dialogue Enregistrer sous s’ouvre.
Recherchez et sélectionnez le répertoire dans lequel vous souhaitez enregistrer les détails et les fichiers de coupe CNC générés.
Cliquez sur Enregistrer.

La boîte de dialogue Statut s’ouvre. Vous pouvez afficher la progression de l’export.
Une fois l’export terminé, cliquez sur OK.

Les fichiers sont exportés dans le dossier sélectionné.

Vous pouvez désormais importer la liste de coupes dans Peddinghaus Raptor et découper les matières.

Pour plus d’informations, voir Intégration de Peddinghaus Raptor.
