Attaches Standard

Tekla PowerFab Tekla PowerFab GO
Modifié: 11 mar 2025
2025i
Tekla PowerFab Tekla PowerFab GO

Attaches Standard

Vous pouvez ajouter de la matière à une estimation à l’aide d’attaches standard. Les attaches couvrent les attaches d’extrémité les plus courantes sur les poutres horizontales, y compris les cornières de fixation soudées et boulonnées et les plats de cisaillement.

Remarque : Les attaches Standard ne sont utilisées que si vous avez coché la case Attaches automatiques dans Paramétrage > Chiffrage > Informations sur le fabricant.

Vous n’avez pas besoin de créer les cornières, car elles sont prédéfinies dans la base de données en fonction des normes AISC.

Dans Paramétrage des attaches Standard, vous pouvez modifier les attaches standard existantes et ajouter des éléments individuels et un travail supplémentaire pour souder, découper, percer et poinçonner les attaches standard.

Vous pouvez également modifier les attaches standard affaire par affaire. Reportez-vous à la section Appliquer un travail et des attaches supplémentaires.

Modifier les propriétés des attaches standard

  1. Accédez à Paramétrage > Chiffrage > Paramétrage du travail > Attaches Standard.

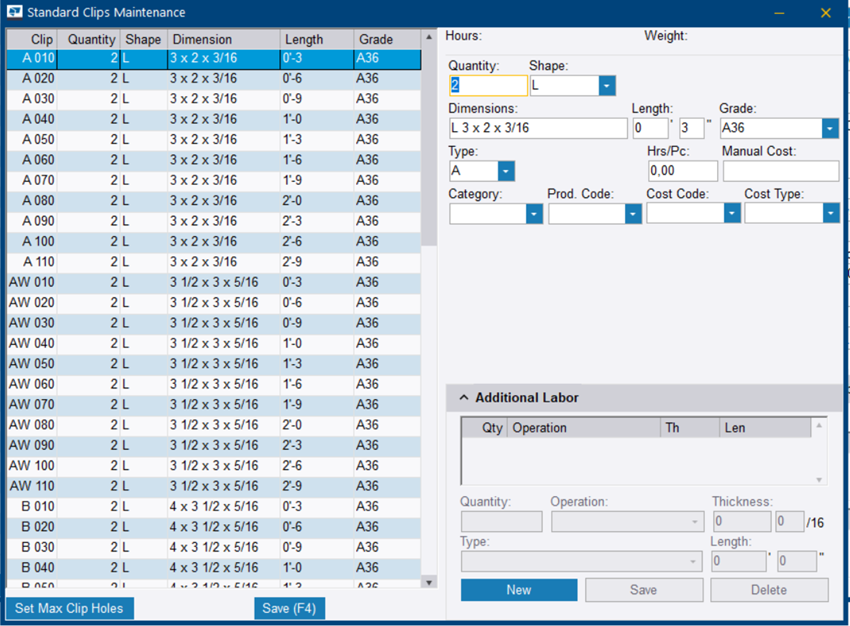

    La boîte de dialogue Paramétrage des attaches Standard s’ouvre.

  2. Dans la liste de gauche, sélectionnez l'attache standard.
  3. Sur la droite, modifiez les propriétés d'attache standard en fonction de vos besoins.

    Par exemple, vous pouvez modifier la forme de la matière ou la quantité d'attaches. Notez que même si la forme de l'attache peut être modifiée, vous ne pouvez modifier la forme que dans le groupe de matières d'origine.

  4. Si vous souhaitez modifier le nombre maximal de trous dans l'attache, procédez comme suit :
    1. Cliquez sur Définir le nbre de trous max dans l’angle inférieur gauche.
    2. Saisissez le nombre maximum de trous.
    3. Cliquez sur Définir le nbre de trous max.
    4. Cliquez sur Oui pour confirmer la modification du nombre maximum de trous.

    Notez que vous ne pouvez pas réduire le nombre maximum de trous si l'attache sélectionnée est utilisée dans une affaire chiffrée.

  5. Pour mettre à jour les propriétés de l'attache standard, cliquez sur Enregistrer sous la liste des attaches standard.

Modification du code et du type de coût de plusieurs éléments

  1. Accédez à Paramétrage > Chiffrage > Paramétrage du travail > Attaches Standard.

    La boîte de dialogue Paramétrage des attaches Standard s’ouvre.

  2. Sélectionnez les éléments dont vous souhaitez modifier les propriétés.

    Pour sélectionner plusieurs éléments, maintenez la touche Ctrl enfoncée.

    Pour sélectionner une plage d’éléments consécutifs, maintenez la touche Maj enfoncée.

  3. Dans l’onglet du ruban Paramétrage des attaches Standard, sélectionnez Modification générale - Sélection.
  4. Sélectionnez un code et un type de coût dans les listes déroulantes.
  5. Cliquez sur Mettre à jour.

Ajouter des éléments de travail ou de matière supplémentaires à une attache standard

  1. Accédez à Paramétrage > Chiffrage > Paramétrage du travail > Attaches Standard.

    La boîte de dialogue Paramétrage des attaches Standard s’ouvre.

  2. Dans la liste de gauche, sélectionnez l'attache standard.
  3. Sous la liste Travail supplémentaire, cliquez sur Nouveau.
  4. Déterminez la quantité, l'opération, l'épaisseur, le type d'opération et la longueur.
  5. Cliquez sur Ajouter.
  6. Pour mettre à jour les propriétés de l'attache standard, cliquez sur Enregistrer sous la liste des attaches standard.

Le travail supplémentaire est ajouté à l'attache. Vous pouvez voir le temps de travail du travail supplémentaire dans le coin inférieur droit de la boîte de dialogue.

Modifier les éléments de travail ou de matière supplémentaires

  1. Accédez à Paramétrage > Chiffrage > Paramétrage du travail > Attaches Standard.

    La boîte de dialogue Paramétrage des attaches Standard s’ouvre.

  2. Dans la liste de gauche, sélectionnez l'attache standard.
  3. Dans la liste Travail supplémentaire, sélectionnez l'élément souhaité.
  4. Modifiez la quantité, l'opération, l'épaisseur, le type d'opération ou la longueur.
  5. Pour enregistrer les modifications, cliquez sur Enregistrer sous la liste Travail supplémentaire.
  6. Pour mettre à jour les propriétés de l'attache standard, cliquez sur Enregistrer sous la liste des attaches standard.

Supprimer des éléments supplémentaires de travail ou individuels

  1. Accédez à Paramétrage > Chiffrage > Paramétrage du travail > Attaches Standard.

    La boîte de dialogue Paramétrage des attaches Standard s’ouvre.

  2. Dans la liste de gauche, sélectionnez l'attache standard.
  3. Dans la liste Travail supplémentaire, sélectionnez l'élément souhaité.
  4. Cliquez sur Supprimer pour supprimer définitivement l'élément.
  5. Pour mettre à jour les propriétés de l'attache standard, cliquez sur Enregistrer sous la liste des attaches standard.
