Importer des fichiers dans le module de chiffrage

Tekla PowerFab Tekla PowerFab GO
Modifié: 16 sep 2025
2025i
Tekla PowerFab Tekla PowerFab GO

Importer des fichiers dans le module de chiffrage

Vous pouvez importer des fichiers IFC, KISS et Bluebeam et des feuilles de calcul Microsoft Excel dans le module Chiffrage. IFC est le format recommandé.

La méthode recommandée pour échanger des informations et des fichiers entre Tekla Structures et Tekla PowerFab est Tekla Connector.

Import de fichiers

  1. Accédez à Fichier > Importer.

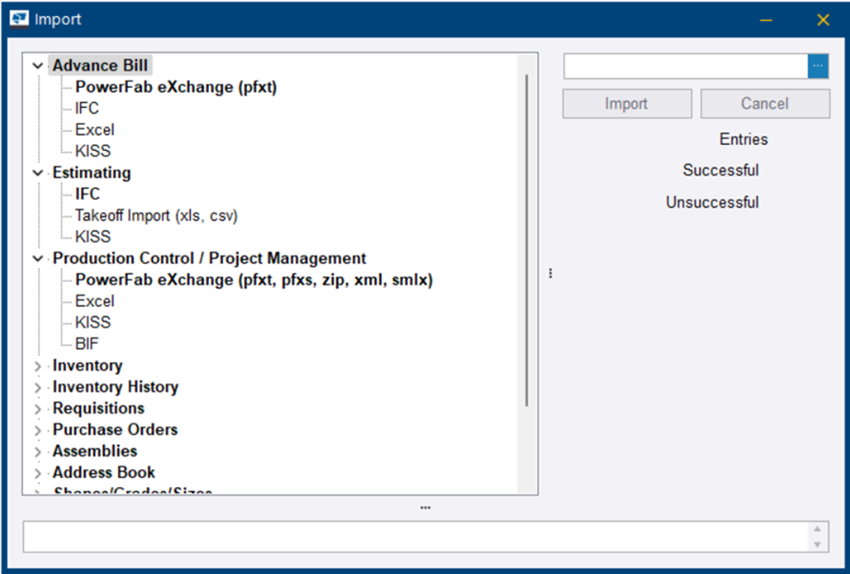

    La boîte de dialogue Importer s’ouvre.

  2. Dans l’arbre de navigation, cliquez sur l’option d’import souhaitée sous Chiffrage.

  3. Recherchez le fichier que vous souhaitez importer.
  4. Sélectionnez le fichier et cliquez sur Ouvrir.
  5. Cliquez sur Importer

    Vous pouvez cliquer sur le bouton Tester l’import pour tester l'import d'un fichier avant de l’importer. De cette façon, vous pouvez vous assurer que toutes les informations seront importées avec succès.

    Ce qui se passe ensuite dépend du type de fichier que vous importez. Par exemple, lorsque vous importez une feuille de calcul Microsoft Excel, la boîte de dialogue Table des champs importés vous demande de relier les colonnes Microsoft Excel aux champs standard Tekla PowerFab.

    Pour obtenir un exemple de fichiers, voir Exemple de fichiers d'import de feuille de calcul Excel. Pour l'import IFC, voir les instructions ci-dessous

    Remarque : Vous ne devez enregistrer vos sélections de mappage de champ que si vous êtes absolument sûr de continuer à utiliser le même mappage. C'est parce que la boîte de dialogue Table des champs importés risque de ne plus s'ouvrir à l'avenir lorsque vous importez de nouveaux fichiers correspondant au mappage précédemment enregistré.

    Une fois cette opération effectuée, l'import se poursuit.

    Une fois l'import terminé, un message apparaît en bas de la boîte de dialogue Importer.

  6. Pour fermer la boîte de dialogue, cliquez sur le Fermer bouton (X) dans l’angle supérieur droit.

Importer un fichier IFC dans une affaire chiffrée

L'utilisation de fichiers IFC permet la mise à jour des éléments modifiés, et vous pouvez signaler les modifications, notamment le format de la matière et la quantité, lors du processus d’import.

Les fichiers CSV Bluebeam, les feuilles de calcul Microsoft Excel ou les fichiers KISS ne possèdent pas cette fonction, et créent de nouvelles instances pour tous les éléments des fichiers.

Lors de l’export vers IFC à partir de Tekla Structures, les EPM_Burns ou EPM_Copes des ensembles de propriétés supplémentaires doivent être inclus. Ils fournissent un ensemble d’informations plus complet dans le module Chiffrage.

Pour obtenir des instructions sur l’export de fichiers IFC depuis Tekla Structures, voir Export IFC.

  1. Accédez à Fichier > Importer.

    La boîte de dialogue Importer s’ouvre.

  2. Dans l’arbre de navigation, sélectionnez IFC sous Chiffrage.
  3. Recherchez le fichier que vous souhaitez importer.
  4. Cliquez sur Importer

    La boîte de dialogue Importer s’ouvre, et peu après, la boîte de dialogue Modification de l’affaire à chiffrer s'ouvre également.

  5. Remplissez les détails de l'affaire.

    Pour en savoir plus sur les propriétés disponibles, reportez-vous à Modifier d'une affaire chiffrée et Créer une affaire chiffrée.

  6. Cliquez sur Enregistrer.
  7. Si les fichiers importés ne correspondent pas aux formes et aux nuances, créez une association d’éléments.

    La boîte de dialogue Convertir Formes/Nuances s’ouvre.

    Reportez-vous à la section Traduire les formes et les nuances inconnues.

  8. Pour les nouvelles tâches, confirmez si vous souhaitez ajouter et lier un nouveau Trimble Connect projet.
    1. Si vous souhaitez ajouter le projet, cliquez sur Oui.

      La boîte de dialogue Ajouter des utilisateurs au projet s’ouvre.

    2. Utilisez les boutons fléchés pour sélectionner des utilisateurs, puis cliquez sur OK.

      Vous êtes invité à confirmer le chargement du fichier dans le projet Trimble Connect.

    3. Cliquez sur Oui.
  9. Une fois le mappage terminé, cliquez sur OK.

L’import est terminé.
