Créer des formules
Vous pouvez créer des formules que Tekla PowerFab utilise pour calculer des valeurs. Par exemple, vous pouvez créer une formule pour définir la dimension d’un angle utilisé dans un assemblage paramétrique ou pour définir le coût d'un chiffrage d'extra.
Accéder à la boîte de dialogue Formule
Accédez à la boîte de dialogue Formule de l'une des manières suivantes :
- Pour les chiffrages d'extra, procédez comme suit :
- a. Accédez à .
- b. Cliquez sur le bouton Formule de l'un des onglets.
Pour en savoir plus, reportez-vous à la section Créer un chiffrage d’extras.
- Pour les assemblages paramétriques, suivez cette procédure :
- a. Accédez à .
- b. Sélectionnez un assemblage paramétrique et cliquez sur Ouvrir.
- c. Cliquez sur l'icône Formule
sur le côté droit d'un des champs de saisie.
Pour en savoir plus, reportez-vous à la section Gestion des assemblages paramétriques.
- Pour ajuster les codes de travail, procédez comme suit :
- a. Accédez à .
- b. Cliquez sur l'onglet ruban Paramétrage du code de travail et sélectionnez Paramétrage formule.
- c. Cliquez sur Modifier formule.
Pour plus d’informations, voir Ajout, modification et suppression de formules dans Ajuster les codes du travail

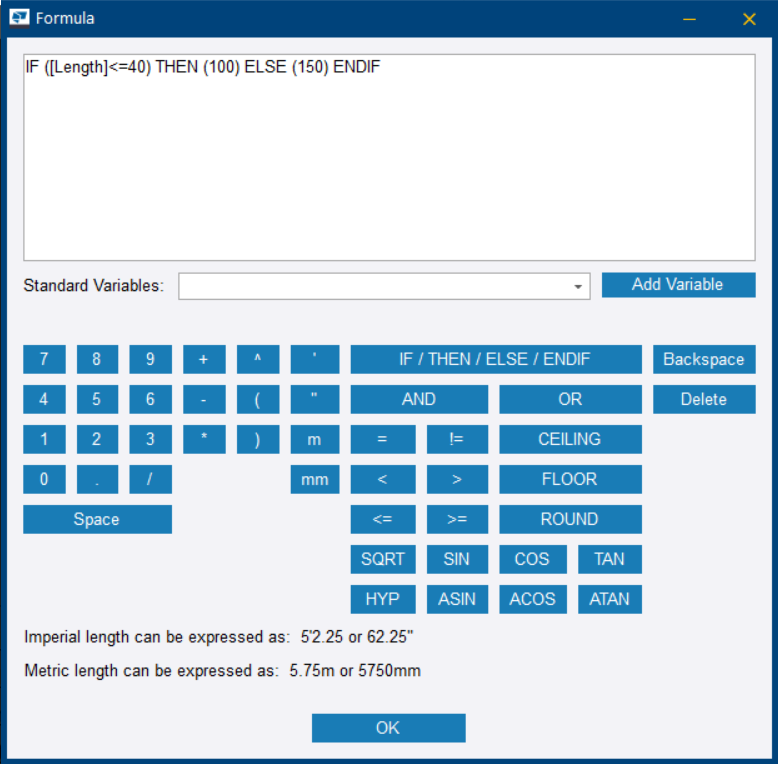

La boîte de dialogue Formule s’ouvre.
Les fonctions de formule vous permettent d’ajouter les éléments suivants à la formule :
- Variables Standard: Les propriétés d’un élément individuel
- Ajouter une variable: Toutes les variables précédemment ajoutées liées à l’assemblage paramétrique ou au chiffrage d'extra
- IF / THEN / ELSE / ENDIF: Instructions conditionnelles IF/THEN/ELSE/ENDIF
- ANDOR : connectifs de conjonction et disjonction
- =: Est égal à
- !=: partout
- < : Moins de
- > : supérieur à
- <= : est inférieur ou égal à
- >= : est supérieur ou égal à
- CEILING : fonction d’arrondi, arrondit toujours à la valeur supérieure
- FLOOR : fonction d’arrondi, arrondit toujours à la valeur inférieure
- ROUND : fonction d'arrondi, arrondit vers le haut à la moitié et plus, et vers le bas à moins de la moitié.
- SQRT : racine carré
- SIN : sinus
- COS : cosinus
- TAN : tangente
- HYP : hypoténuse
- ASIN : arc-sinus
- ACOS : Arc cosinus
- ATAN : arc-tangente
Exemple de formule : Calculer le coût d’un chiffrage d’extra
Dans cet exemple, nous voulons que le chiffrage d’extra ajoute un coût de 100 € si la longueur de l’élément est inférieure ou égale à 400 mm. Si la longueur est supérieure à 400 mm, le coût supplémentaire doit être de 150 €.
Dans ce cas, nous avons besoin de la formule suivante :
IF ([Length] <= 400 mm) THEN (100) ELSE (150) ENDIF
La formule est maintenant prête.
Conseil : Vous pouvez imbriquer des instructions IF/THEN en ajoutant des instructions IF/THEN supplémentaires dans la section ELSE. Exemple : IF (Length<=40') THEN (100) ELSE (IF (<=60') THEN (150) ELSE (200) ENDIF) ENDIF.
