Assemblages

Les assemblages sont des éléments d’appel d’offre couramment utilisés et peuvent contenir plusieurs pièces avec différentes formes, dimensions, finitions et autres propriétés, ainsi que des accessoires et des assemblages paramétriques. En ajoutant un assemblage à votre affaire chiffrée, vous pouvez ajouter toutes ces pièces à la fois.

Vous pouvez créer une bibliothèque d’assemblages à utiliser dans toutes les affaires chiffrées.

Créer un assemblage

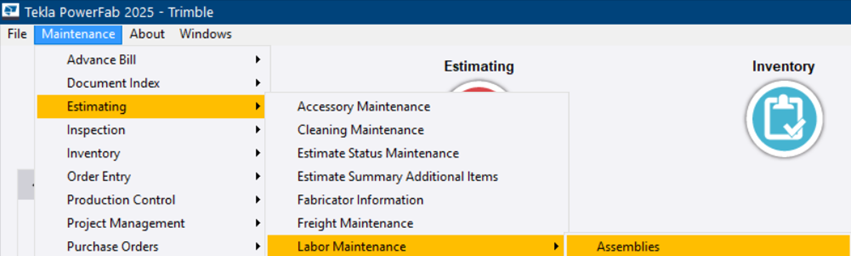

Accédez à Paramétrage > Chiffrage > Paramétrage du travail > Assemblages

La boîte de dialogue Sélectionner un assemblage s’ouvre.
Cliquez sur Ajouter.
Saisissez un nom pour l’assemblage, puis cliquez sur OK.

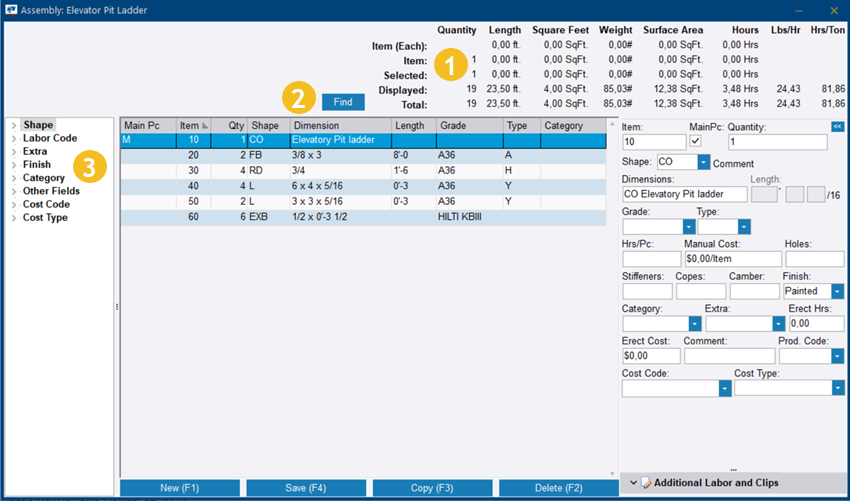

La boîte de dialogue Assemblage s’ouvre.

(1) Synthèse :
- La quantité, la longueur, le poids, la surface et le temps de travail en heures de travail pour chacun des éléments sélectionnés, tous les éléments sélectionnés, tous les éléments visibles dans l'affaire et l'affaire entière
- Les livres par heure et les heures par tonne pour les éléments sélectionnés, tous les éléments visibles dans l'affaire et l’ensemble de l’affaire
(2) Rechercher : Cliquez pour rechercher des éléments d'une forme, d'une nuance ou d'une dimension de matière spécifiques, ou d'un élément spécifique dans l'assemblage. Pour obtenir des instructions, reportez-vous à la section Rechercher des éléments de chiffrage.

(3) Arbre de navigation : Filtrez pour afficher des éléments spécifiques.
Cliquez sur Nouveau pour ajouter le premier élément à l’assemblage.
Entrez le nombre d’éléments dans Quantité
Créez un élément de commentaire comme ligne d'en-tête de l'assemblage :
1. Définissez Forme sur CO.
2. Cliquez sur le champ Dimensions.
3. Saisissez une description pour l’assemblage et appuyez sur Entrée.
4. Cliquez sur Ajouter

  Répétez cette étape pour ajouter d’autres éléments.
Lorsque l’assemblage est prêt, cliquez sur le Fermer bouton (X) dans l’angle supérieur droit.

Ajouter du travail et des attaches supplémentaires à un élément

Pour ajouter de la main-d’œuvre et des clips supplémentaires à un élément, effectuez les opérations suivantes dans la Assemblage boîte de dialogue :

Sélectionnez l'élément dans la liste des éléments.
Développez la section Travail et attaches supplémentaires.
Cliquez sur Modifier.
La boîte de dialogue Élément de chiffrage s’ouvre.
Cliquez sur Nouveau sous Travail supplémentaire ou Attaches, selon le type d’élément que vous ajoutez.
Définissez les propriétés.
Cliquez sur Ajouter.
Cliquez sur Enregistrer
Pour fermer la boîte de dialogue, cliquez sur le Fermer bouton (X) dans l’angle supérieur droit.

Ajouter des accessoires ou des assemblages paramétriques à l’assemblage

Pour ajouter des accessoires ou des assemblages paramétriques à l’assemblage, procédez comme suit dans la Assemblage boîte de dialogue :


Pour	Procédure
Ajouter un accessoire	Cliquez sur l’onglet du ruban Paramétrage assemblage. Dans le menu, sélectionnez Ajouter un accessoire. La boîte de dialogue Sélectionner un accessoire s’ouvre. Sélectionnez l’accessoire que vous souhaitez ajouter. Utilisez les cases à cocher sous la liste d'accessoires pour sélectionner si vous souhaitez utiliser la finition et la catégorie de l'élément d'origine, ou définissez la catégorie comme description de l'accessoire. Cliquez sur Ajouter sélection. L'accessoire est ajouté à l'assemblage.
Ajouter un assemblage paramétrique	Cliquez sur l’onglet du ruban Paramétrage assemblage. Dans le menu, sélectionnez Ajouter un assemblage paramétrique. Double-cliquez sur l'assemblage paramétrique que vous souhaitez ajouter. La boîte de dialogue Assemblage paramétrique - Variables s’ouvre. Si nécessaire, définissez des valeurs pour les variables. Cliquez sur Calculer l’assemblage paramétrique. Cliquez sur Ajouter un assemblage paramétrique. Le assemblage paramétrique est ajouté à l'assemblage.

Gestion des assemblages

Vous pouvez afficher, renommer et supprimer les assemblages disponibles globalement et spécifiques à l’affaire dans la boîte de dialogue Paramétrage assemblage. De plus, vous pouvez copier des assemblages spécifiques à une affaire dans la bibliothèque d’assemblage, afin qu’ils soient disponibles dans toutes les affaires chiffrées.

Accédez à Paramétrage > Chiffrage > Paramétrage du travail > Assemblages

La boîte de dialogue Sélectionner un assemblage s’ouvre.

Vous pouvez afficher les assemblages globaux existants dans une liste à gauche et les assemblages spécifiques à l’affaire à droite.

Effectuez l’une des opérations suivantes :


Pour	Procédure
Renommer un assemblage	Sélectionnez un assemblage dans l’une ou l’autre des listes. Tapez un nouveau nom dans le champ vide sous la liste. Cliquez sur Renommer.
Supprimer un assemblage	Sélectionnez un assemblage dans l’une ou l’autre des listes. Cliquez sur Supprimer sous la liste. Pour supprimer définitivement l’assemblage, cliquez sur Oui dans la boîte de dialogue de confirmation.
Copier un assemblage spécifique à l’affaire dans la bibliothèque d’assemblages	Dans la liste Affaire, cliquez pour sélectionner l’affaire chiffrée à partir de laquelle vous souhaitez copier un assemblage. Sélectionnez l’assemblage que vous souhaitez copier. Cliquez sur <Copier. L’assemblage est désormais disponible pour toutes les affaires chiffrées.

Pour fermer la boîte de dialogue, cliquez sur le Fermer bouton (X) dans l’angle supérieur droit.
