Formes
Une forme correspond à un profil en acier ou à une famille de profils en acier, telle que les poutres largeur d'aile (W) et les éléments de structure creux (HSS). Dans la base de données des matières Tekla PowerFab, vous pouvez ajouter, supprimer, activer et désactiver des formes. Vous pouvez également ajouter des nuances, des cotations et des abréviations pour les formes.
Remarque : La liste de formes contient également des formes système que vous ne pouvez pas modifier. Beaucoup de ces formes de système peuvent manquer certaines des informations de forme réelles, telles que les nuances ou les dimensions. Ces formes sont ajoutées pour la commodité de l’utilisateur. Vous pouvez ajouter des nuances ou des dimensions de matières pour les formes, ou désactiver les formes.
Reportez-vous à la section Activer ou désactiver des formes.
Vous pouvez utiliser des formes distinctes pour les matières qui peuvent avoir la même forme ou une forme similaire, mais qui ont des nuances différentes. Vous pouvez utiliser les formes du système Tekla PowerFab à cet effet. Ajoutez simplement les dimensions ou les nuances nécessaires pour ces formes de système.

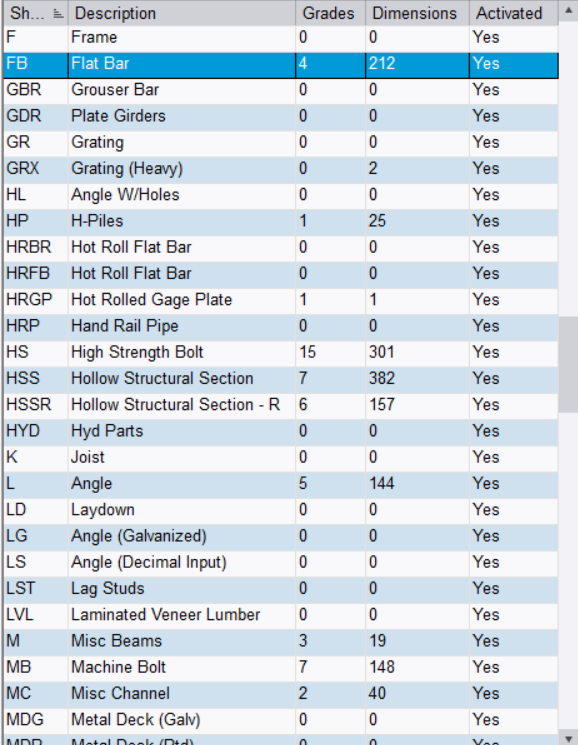

La liste des formes dans la boîte de dialogue Paramétrage Forme / Nuance / Dimension de répertorie toutes les formes existantes par ordre alphabétique.
Forme: Abréviations de la forme de la matière. Reportez-vous à la section Gestion des abréviations de forme.
Description: Nom de la forme
Nuances: Nombre de nuances ajoutées pour la forme
Dimensions: Le nombre de dimensions, ou de tailles de la matière, incluses pour la forme
Activé: Oui indique qu'une forme est active dans Tekla PowerFab.
Les formes désactivées, marquées par Non, ne sont pas disponibles pour l’imbrication ou la tarification.
Reportez-vous à la section Activer ou désactiver des formes.
Vous pouvez ajouter et supprimer des colonnes dans la grille. Reportez-vous à la section Personnaliser la disposition d’une boîte de dialogue.
