Importer des fichiers dans Tekla PowerFab
Vous pouvez importer différents types de fichiers vers Tekla PowerFab. Vous pouvez importer des affaires, des demandes de prix, des bons de commande, des entreprises ou des contacts dans le carnet d'adresses, des informations d'inventaire ou d'historique d'inventaire, des assemblages, des dimensions de matières, le travail et des informations de tarification.
Vous pouvez importer les types de fichiers suivants :
- Fichiers ASCII
- Fichiers BIF
- Fichiers IFC
- fichiers ifcZIP
- Fichiers KISS
- Fichiers KSTK
- Feuilles de calcul Microsoft Excel
- PFXT
- PFXS
- SMLX
- Fichiers SSC
- Fichiers txt
- Fichiers XML
Remarque : Les types de fichiers que vous pouvez importer dépendent de l’emplacement et du module dans lesquels vous importez les fichiers.
Voir aussi les informations suivantes :
- Pour les imports Microsoft Excel, voir Exemple de fichiers d’import de feuille de calcul Excel pour obtenir des exemples de fichier.
- Pour obtenir des instructions sur l’export de modèles Tekla Structures, voir Tekla PowerFab et Export au format IFC.
Import de fichiers
-
Accédez à .

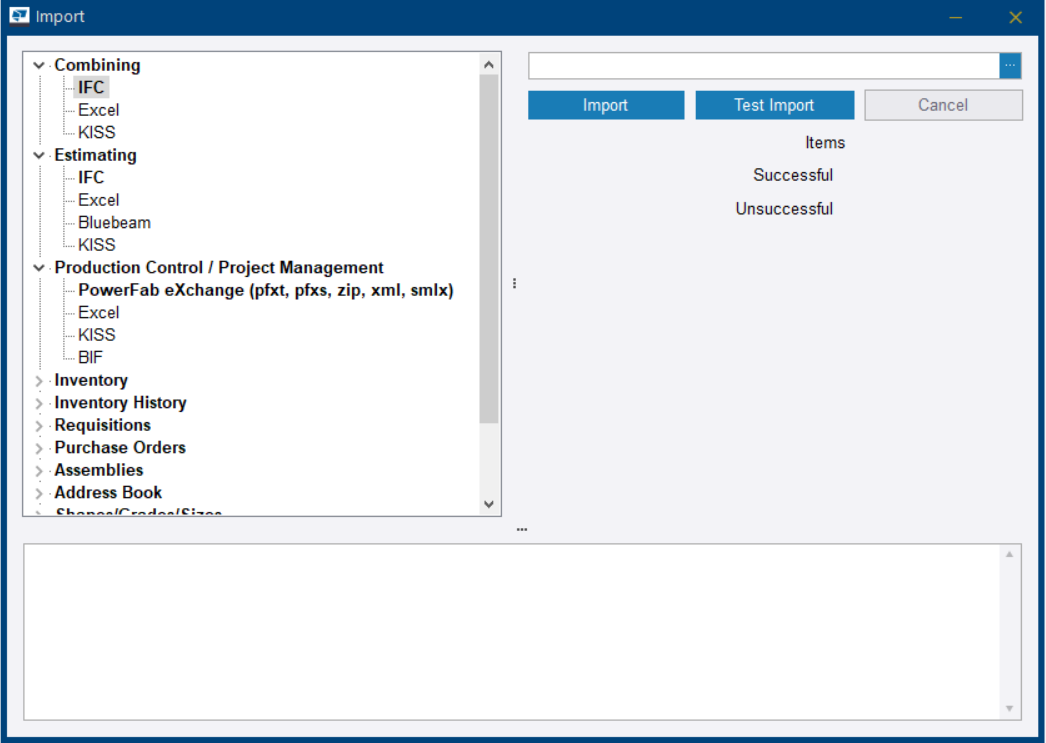

La boîte de dialogue Importer s’ouvre.
-
Pour importer le fichier, cliquez sur Importer.
Certains emplacements d’import ont un bouton Tester l’import. En cliquant sur Tester l’import, vous pouvez prévisualiser les effets de l’import.
Ce qui se passe ensuite dépend du fichier importé et des informations qu’il contient. Vous devrez peut-être traduire des formes et des qualités, modifier les informations sur l’affaire ou choisir si les nouvelles informations remplacent les informations d’une affaire existante.

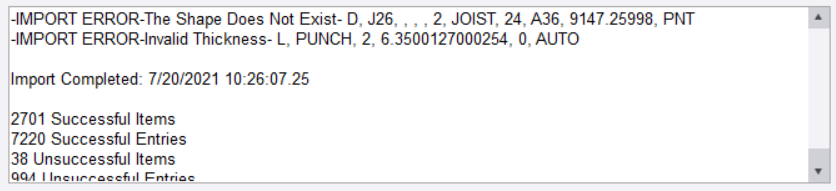

Si des erreurs d’importation se produisent, vous pouvez voir les détails de l’erreur en bas de la boîte de dialogue Importer.
Voir aussi Import des fichiers pour une affaire en contrôle de production et Gestion des modifications pour une affaire de contrôle de production.
Exemple : Importer une nouvelle affaire en contrôle de production
-
Cliquez sur Importer.

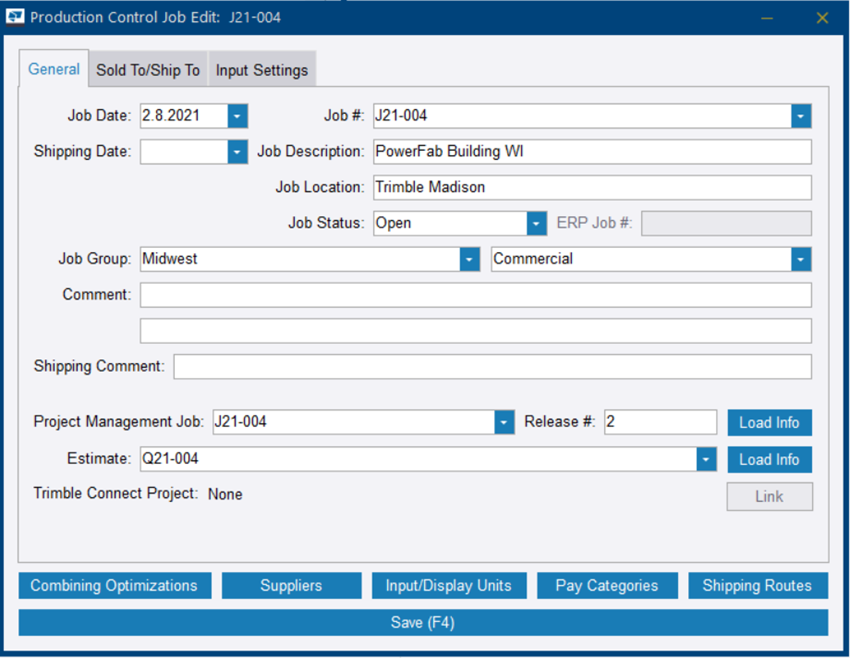

La boîte de dialogue Contrôle de production - Modification affaire s’ouvre.
-
Si vous n’avez pas d’affaire dans la gestion de projet associée, vous êtes invité à ajouter une nouvelle affaire avec le même numéro d’affaire.
- Si vous souhaitez créer nouvelle affaire de gestion de projet avec le même numéro d’affaire, cliquez sur Oui.
-
Si vous ne souhaitez pas créer d’affaire à gérer associée, cliquez sur Non.
Si vous ne créez pas ou ne liez pas une affaire à gérer associée à l’affaire en contrôle de production importée, vous ne pourrez pas importer de plans associés.
-

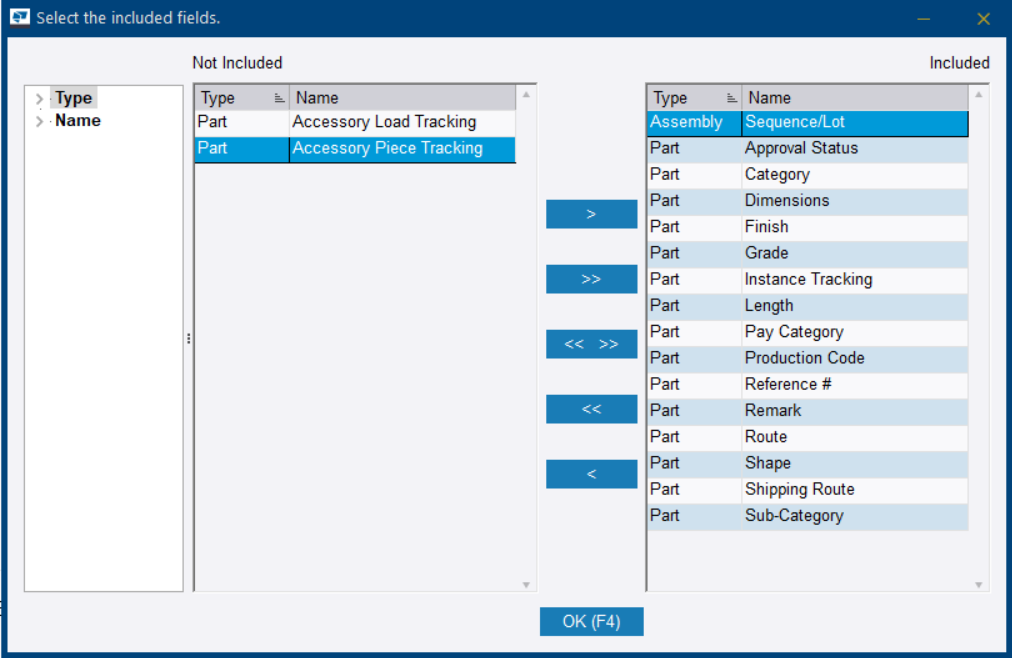

Cliquez sur les touches de flèche pour déplacer les informations que vous souhaitez importer dans l’affaire en contrôle de production les propriétés dans la Inclus liste.
-

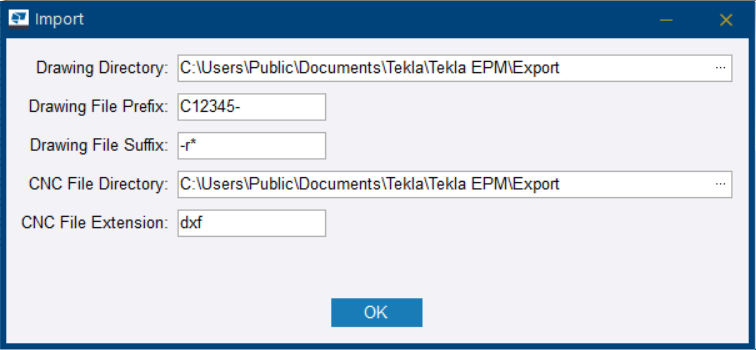

Si vous n’importe pas un fichier ZIP, dans la boîte de dialogue Importer, cliquez sur ... pour sélectionner le dossier de plan et le dossier de fichier CN, et définir le préfixe et le suffixe du fichier de plan, ainsi que l’extension du fichier CN.
Remarque : Si vous ne définissez pas de préfixe ou de suffixe de fichier de plan, Tekla PowerFab s’attend à ce que les noms des fichiers de plan correspondent aux numéros de plan Tekla PowerFab exactement. Si vous utilisez du texte dans le nom du fichier de plan avant ou après le numéro de plan, vous devez écrire ce texte en tant que préfixe ou suffixe de fichier de plan.
Par exemple, si vous utilisez le numéro d’affaire avant le numéro du plan dans l’affaire C23487, vous devez définir le préfixe du nom du plan sur C23847-. De cette façon, Tekla PowerFab peut reconnaître le plan en faisant correspondre la partie restante du nom de fichier. Par exemple, le nom de fichier du plan 100 serait C23847-100. pdf.
Vous pouvez également utiliser le caractère générique (*) si le préfixe ou le suffixe n’est pas exactement le même pour chaque fichier. Par exemple, lors de l’import de révisions de plan, le numéro de révision change. La première révision d’un fichier peut être C23847-100-r1.pdf, mais des révisions ultérieures du plan pourraient également être importées en même temps. Dans ce cas, il peut être utile de définir le suffixe du fichier de plan comme r*.
Remarque : S vous n’avez pas créé ou lié une affaire à gérer connexe dans le travail de contrôle de production importé, les plans ne peuvent pas être importés.Reportez-vous à la section Lier une affaire en contrôle de production à une affaire chiffrée et une affaire à gérer.
