Ajuster les codes du travail

Tekla PowerFab
2023
Tekla PowerFab Tekla PowerFab GO

Ajuster les codes du travail

Les codes du travail regroupent les opérations de travail avec des formules. Vous pouvez également ajouter plus de codes de travail pour le travail courant, comme l'ajout d'attaches inclinées pour les assemblages boulonnés. Dans le module Chiffrage, vous pouvez utiliser un code de travail pour un élément en le sélectionnant dans la liste Type.

Pour une représentation visuelle des codes de travail préchargés, voir Codes de travail.

Pour accéder à la boîte de dialogue Paramétrage du code de travail, procédez comme suit :

  1. Cliquez sur l’onglet du ruban Paramétrage.

  2. Dans le menu, sélectionnez Chiffrage > Paramétrage du travail > Codes de travail.

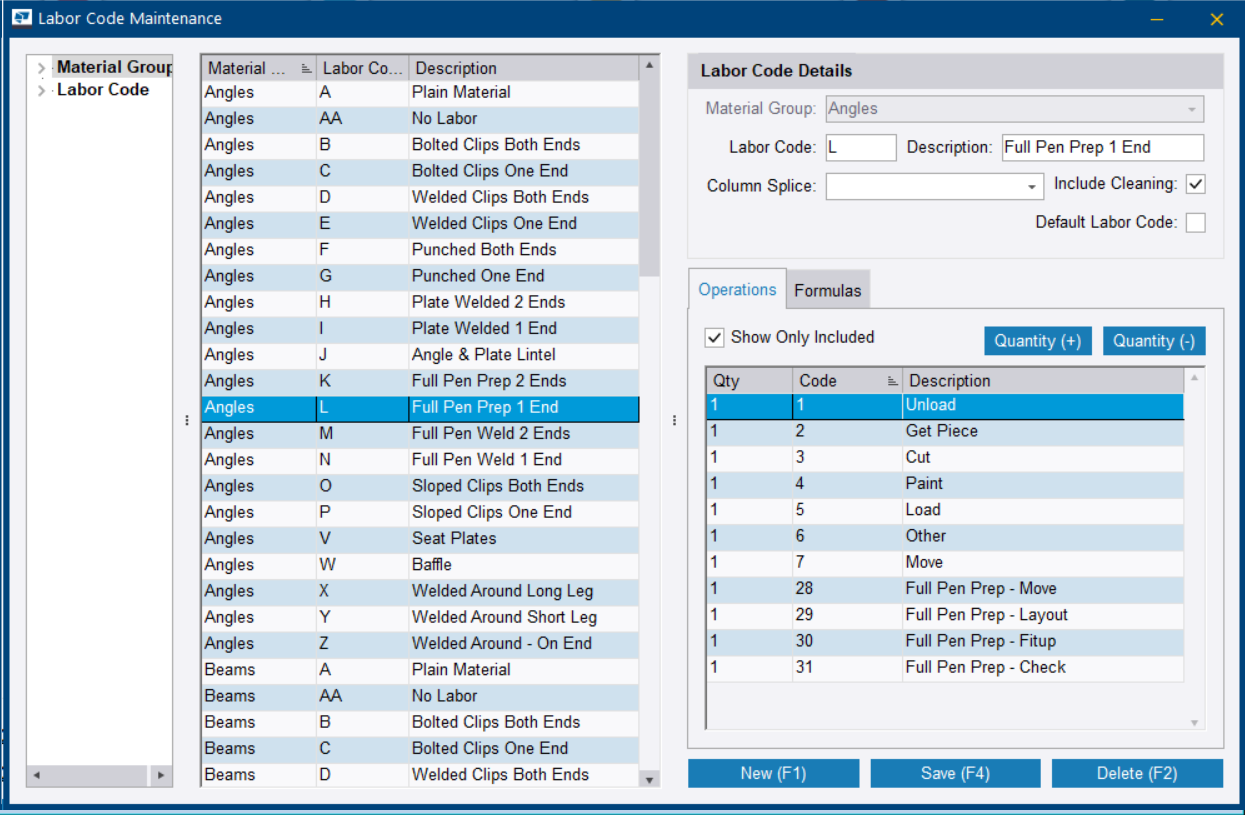

La boîte de dialogue Paramétrage du code de travail s’ouvre.

Les codes du travail sont toujours utilisés par certains groupes de matières ou types de formes. Vous pouvez afficher les codes de travail par groupe de matières en faisant défiler la liste des codes de travail.

Dans la section Opérations, vous pouvez définir le nombre de fois qu'une opération est effectuée dans le code du travail, ou combien de fois les données sur le travail des standards de travail sont entrées pour chaque élément. Quand la colonne Qté est vide, l'opération n'appartient pas au code de travail sélectionné.

Dans la section Formules, vous pouvez voir les formules appliquées au calcul des temps de soudure, de découpage, de perçage et de poinçonnage, ainsi que les temps de travail consacrés aux attaches standard. Vous pouvez ensuite définir le nombre de fois qu'une formule est appliquée. Quand la colonne Qté est vide, la formule n'est pas appliquée.

Modifier le code de travail par défaut d'un groupe de matières

  1. Faites défiler pour trouver le groupe de matières.
  2. Faites défiler pour rechercher et sélectionner le code de travail que vous souhaitez définir comme option par défaut.
  3. Cochez la case Code de travail par défaut.
  4. En bas de la boîte de dialogue, cliquez sur Enregistrer.
Le code de travail sélectionné est désormais utilisé par défaut pour le groupe d'éléments dans le module Chiffrage.

Ajouter un nouveau code de travail

  1. En bas de la boîte de dialogue Paramétrage du code de travail, cliquez sur Nouveau.
  2. Dans la liste Groupe de matières, sélectionnez la matière pour laquelle le nouveau code est ajouté.

    Le code de travail ne sera disponible que pour le groupe de matières sélectionné.

  3. Saisissez une abréviation et une description pour le code de travail.
  4. Si vous souhaitez ajouter un éclissage de poteau pour le code de travail, sélectionnez une option dans la liste Éclissage poteau.
  5. Pour inclure le nettoyage dans le code du travail, cochez la case Inclure le nettoyage.
  6. Pour définir le nouveau code de travail comme code de travail par défaut pour le groupe de matières, cochez la case Code de travail par défaut.
  7. Dans l'onglet Opérations, assurez-vous que les opérations nécessaires sont incluses dans le code de travail.

    Si nécessaire, utilisez les boutons Quantité (+) et Quantité (-) au-dessus de la liste pour augmenter ou diminuer le nombre d'opérations.

  8. Dans l'onglet Formule, assurez-vous que les formules nécessaires sont appliquées.

    Si nécessaire, utilisez les boutons Quantité (+) et Quantité (-) au-dessus de la liste pour augmenter ou diminuer le nombre de formules.

  9. Cliquez sur Ajouter.

Le nouveau code de travail est créé et est disponible dans le module Chiffrage.

Ajouter ou soustraire des opérations et des formules

  1. Faites défiler pour rechercher et sélectionner le groupe de matières.
  2. Faites défiler pour trouver et sélectionner le code de travail.
  3. Sélectionnez l'opération ou la formule dont vous souhaitez modifier la quantité dans le code de travail.
  4. Au-dessus de la liste, cliquez sur Quantité (+) ou Quantité (-) pour changer la quantité.
  5. Cliquez sur Enregistrer.

Ajouter des éclissages de poteau à un code de travail

Vous pouvez appliquer des éclissages de poteau à n'importe quel code de travail. Tekla PowerFab calcule automatiquement le temps de travail utilisé dans l'éclissage de poteau.

  1. Faites défiler pour rechercher et sélectionner le groupe de matières.
  2. Faites défiler pour trouver et sélectionner le code de travail.
  3. Dans la liste Éclissage poteau, sélectionnez le type d'éclissage de poteau que vous souhaitez utiliser pour le code de travail.
  4. Cliquez sur Enregistrer.

Les éclissages de poteau sont ajoutées au code de travail.

Notez que les matières d'éclissage requis doivent être ajoutées manuellement dans le module Chiffrage.

Ajouter le nettoyage à un code de travail

  1. Dans la liste Groupe de matières, sélectionnez le groupe de matières souhaité.
  2. Dans la liste Code de travail, sélectionnez le code de travail.
  3. Sélectionnez la case à cocher Inclure le nettoyage.
  4. Cliquez sur Enregistrer.

Ajouter, modifier et supprimer des formules

  1. Cliquez sur l’onglet du ruban Paramétrage du code de travail.
  2. Dans le menu, sélectionnez Paramétrage formule.

    La boîte de dialogue Paramétrage formule s’ouvre. Les formules existantes sont affichées dans la liste à gauche de la boîte de dialogue.

    Chaque type de formule comprend des options pour la quantité, la soudure, l'épaisseur et la longueur.

  3. Effectuez l’une des opérations suivantes :

    Pour

    Procédure

    Créer une formule

    1. Cliquez sur Nouvelle formule.

    2. Dans la liste Type de formule, sélectionnez une option.

      Le type de formule que vous sélectionnez détermine les variables pour lesquelles vous devez saisir des valeurs dans la partie droite de la boîte de dialogue.

      Par exemple, si vous sélectionnez Découpage, vous devrez déterminer la quantité, l'opération de découpage, l'épaisseur et la longueur.

    3. Pour chaque variable, cliquez sur le bouton Modifier formule sur le côté droit du champ et saisissez une valeur ou créez une formule.

    4. Pour enregistrer une formule, cliquez sur Modifier formule en bas de la boîte de dialogue.

    Modifier une formule existante

    1. Sélectionnez la formule que vous souhaitez modifier.

    2. Si nécessaire, dans la liste Type de formule, sélectionnez une autre option.

    3. Pour chaque variable, cliquez sur Modifier formule sur le côté droit du champ et modifiez la valeur ou la formule en fonction de vos besoins.

    4. Pour modifier la position d'une opération dans la formule, sélectionnez l'opération et déplacez-la en cliquant sur les boutons Déplacer vers le haut et Déplacer vers le bas.

    5. Pour enregistrer les modifications, cliquez sur Modifier formule en bas de la boîte de dialogue.

    Supprimer une formule existante

    Notez que la formule sera définitivement supprimée et qu'elle ne peut être utilisée dans aucun code de travail.

    1. Sélectionnez la formule que vous souhaitez supprimer.

    2. Cliquez sur Supprimer.

    3. Pour supprimer définitivement la formule, cliquez sur Oui dans la boîte de dialogue de confirmation.
  4. Pour fermer la boîte de dialogue, cliquez sur le bouton Fermer (X) dans l’angle supérieur droit.

Afficher et imprimer une liste de codes de travail

  1. Cliquez sur l’onglet du ruban Paramétrage du code de travail.
  2. Dans le menu, sélectionnez Rapports, ou appuyez sur Ctrl+R sur le clavier.
  3. Pour n'inclure que des groupes de matières ou des codes du travail particuliers, dans la boîte de dialogue Filtres de rapport de code de travail, sélectionnez un type de filtre dans la liste Type et cliquez sur Sélectionner.
  4. Cliquez sur les touches de flèche pour déplacer les groupes de matières ou les codes de travail que vous souhaitez inclure vers la liste Inclus.
  5. Cliquez sur OK.
  6. Cliquez sur Créer rapport.
  7. Dans la boîte de dialogue Sélection de rapports, effectuez l’une des actions suivantes selon vos besoins :

    Pour

    Procédure

    Afficher la liste des codes de travail

    • Cliquez sur Afficher.

    Imprimer la liste des codes de travail

    1. Dans la boîte de dialogue Sélection de rapports, modifiez le nombre de copies imprimées en cliquant sur les boutons + et -.

    2. Si nécessaire, cliquez sur Sélectionner une imprimante, sélectionnez le périphérique que vous souhaitez utiliser pour l'impression, puis cliquez sur OK.

      Vous pouvez également sélectionner Imprimante par défaut pour toujours utiliser l'imprimante par défaut avec ce rapport, ou Ne pas imprimer pour réinitialiser l'imprimante actuelle.

    3. Cliquez sur Imprimer.

    4. Cliquez sur Oui.

    Exporter la liste des codes de travail

    1. Cliquez sur Exporter.

    2. Dans la liste Format d’exportation, sélectionnez un format d'export.

    3. Cliquez sur Parcourir.

    4. Accédez à l’emplacement où vous souhaitez enregistrer le fichier exporté, puis cliquez sur Enregistrer.

    5. Modifiez le nom de fichier selon vos besoins.

    6. Pour joindre le fichier exporté à un e-mail Microsoft Outlook et l'envoyer à un destinataire, cochez la case Joindre à l’e-mail.

    7. Pour ouvrir le fichier après l'avoir exporté, cochez la case Ouvrir le document exporté.

    8. Cliquez sur Exporter.
  8. Pour fermer la boîte de dialogue, cliquez sur le bouton Fermer (X) dans l’angle supérieur droit.
