En Administrador replanteo, ahora puede definir valores de tolerancia para los puntos medidos en la obra y comparar fácilmente las ubicaciones de los puntos medidos con los puntos correspondientes diseñados en el modelo de Tekla Structures. Con los datos de desviación de puntos, se mejora la calidad y precisión del proyecto, ya que los equipos pueden tomar decisiones rápidas e informadas basadas en datos fiables de la obra y del modelo, y evitar costosas repeticiones del trabajo en el futuro.

Definir valores de tolerancia para puntos medidos

Los valores de tolerancia definen cuánto pueden desviarse los puntos medidos en la obra de los puntos diseñados en el modelo.

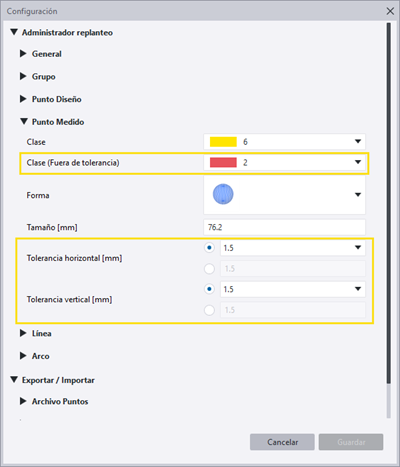

Puede definir los valores Tolerancia horizontal y Tolerancia vertical en Administrador replanteo Configuración en la sección Puntos Medidos. Puede seleccionar un valor de tolerancia horizontal y vertical en la lista, introducir un valor deseado en el recuadro debajo de la lista o seleccionar que se omitan los valores de tolerancia.

También puede definir una clase separada para los puntos que están fuera de tolerancia para visualizarlos fácilmente en el modelo.

Comparar los puntos medidos con los puntos de diseño

Administrador replanteo ahora compara automáticamente los puntos medidos en la obra con sus puntos de diseño correspondientes en el modelo cuando los datos de disposición de la obra se importan a Administrador replanteo. Los datos se importan en archivos .tfl y .tflx. Administrador replanteo calcula las desviaciones entre los puntos basándose en los valores de tolerancia que ha definido para los puntos medidos.

Los puntos medidos que están fuera de los valores de tolerancia definidos se enumeran en el nuevo grupo Fuera de tolerancia de Administrador replanteo. El grupo Fuera de tolerancia está vacío si no hay puntos fuera de tolerancia.

En los nombres originales de los puntos medidos ahora se añade automáticamente el sufijo _MP. Esto hace más fácil identificarlos y distinguirlos de los puntos de diseño, tanto en el modelo como en los dibujos. El nombre del grupo se muestra entre paréntesis al final del nombre.

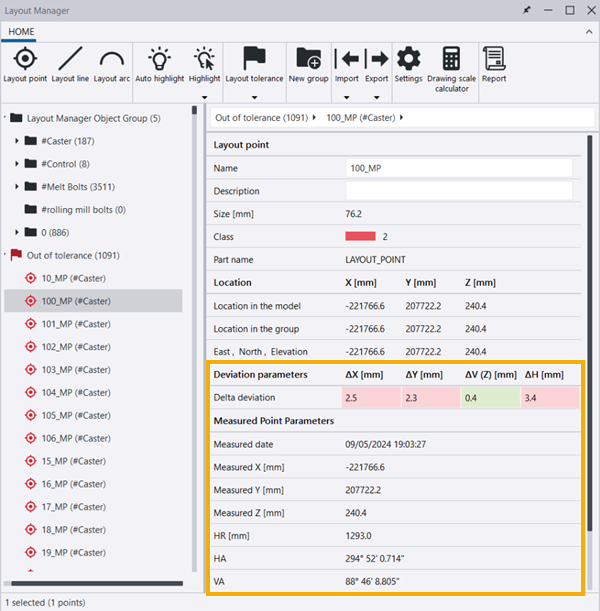

Cuando selecciona un punto medido en el grupo Fuera de tolerancia, las propiedades del punto a la derecha indican los parámetros de desviación X, Y, V y H, así como la fecha en que se creó el punto. Los valores fuera de tolerancia se resaltan sobre un fondo rojo para que pueda ver fácilmente cuáles están fuera de los valores de tolerancia definidos.

Visualizar puntos medidos en el modelo

Puede usar las nuevas opciones y Tolerancia replanteo en Administrador replanteo para seleccionar qué objetos de replanteo se muestran en el modelo:

• Mostrar solo puntos medidos oculta temporalmente todos los objetos de replanteo excepto los puntos medidos.

• Mostrar solo puntos fuera de tolerancia oculta temporalmente todos los objetos de replanteo excepto los puntos medidos que están fuera de tolerancia.

• Mostrar todo restablece la visibilidad de todos los objetos de replanteo.

Crear informes para puntos de replanteo

Ahora puede crear informes para los puntos de replanteo que seleccione en Administrador replanteo. Cuando haya seleccionado los puntos de replanteo o los grupos que contienen puntos de replanteo en Administrador replanteo, haga clic en el botón Informe. A continuación, introduzca un nombre para el archivo de informe. Por defecto, el archivo de informe se guarda como un archivo .csv en la carpeta \Layout\Reports dentro de la carpeta del modelo actual.

Los informes de puntos de replanteo son útiles para obtener información precisa sobre las desviaciones. Puede abrir e importar los informes en Microsoft Excel, por ejemplo.
