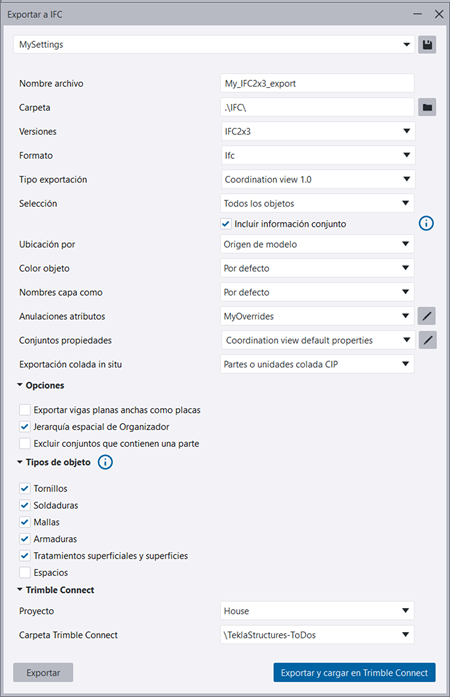

Los cuadros de diálogo de exportación IFC2x3 e IFC4 se han fusionado para ofrecer controles alineados y un flujo de trabajo uniforme. Ya no es necesario abrir dos cuadros de diálogo diferentes para exportar distintas versiones de IFC: Cuando seleccione Archivo > Exportar > IFC, se abre el nuevo cuadro de diálogo Exportar a IFC, lo que le permite exportar todas las versiones IFC que se admiten en Tekla Structures.

La nueva lista Versiones permite elegir la versión de exportación IFC: IFC2x3, IFC4 o IFC4.3. Seleccione primero la versión, ya que el cuadro de diálogo se actualiza para mostrar las configuraciones adecuadas a su elección. Tenga en cuenta que no todas las configuraciones se aplican a todas las versiones de IFC.

Además, ahora puede usar Open API de la misma manera para IFC2x3 y IFC4.

Para obtener más información, consulte Exportar en formato IFC.

TTSD-69046, TTSD-73253

Ahora puede limitar con precisión las exportaciones a objetos específicos del modelo y garantizar así una comunicación precisa de la información de diseño. Se pueden exportar de forma flexible los objetos seleccionados dentro de un conjunto y elegir si incluir la información del conjunto sin exportar todo el conjunto. Además, la exportación se puede automatizar aún más con la nueva opción de filtrado.

En la sección Tipos de objeto, seleccione los tipos de objetos que desee y utilice las siguientes opciones de Selección:

• Todos los objetos: Exporta todos los objetos del modelo. La exportación de tornillos, soldaduras, mallas, armaduras, tratamientos superficiales y superficies, y espacios depende de que sus respectivas casillas de verificación estén seleccionadas en la configuración de exportación.

• Objetos seleccionados: Exporta solo los objetos seleccionados. Por ejemplo, si selecciona solo una placa en un conjunto, se exporta únicamente la placa. Además, si tiene una columna de unidad de colada con armaduras y partes embebidas, y solo desea exportar las partes embebidas, seleccione únicamente esas partes (columna y partes embebidas) en el modelo y luego seleccione tanto la opción Objetos seleccionados como la casilla de verificación Armaduras, porque las partes embebidas se modelan como una armadura.

• Objetos seleccionados y sus conjuntos: Exporta partes seleccionadas y sus conjuntos. Por ejemplo, al seleccionar solo una placa en un conjunto, se exporta todo el conjunto asociado a la placa seleccionada.

• Filtro selección: Utilice un filtro predefinido para restringir aún más la exportación a determinados tipos de objetos.

• Incluir información conjunto: Exporta información sobre la jerarquía de conjunto de los objetos. Aunque solo se exporte una parte del conjunto, se exporta toda la jerarquía de conjunto y su información. Por ejemplo, si un conjunto contiene tres partes y decide exportar solo dos, esta opción garantiza que el archivo de exportación reconozca que estas dos partes pertenecen al mismo conjunto. Utilice esta opción junto con una opción de Selección, como Objetos seleccionados.

Para obtener más información, consulte Exportar en formato IFC.

TTSD-71033, TTSD-71311

Ahora puede modificar atributos de entidad IFC que antes estaban fijos (codificados). El nuevo control Anulaciones atributos en el cuadro de diálogo Exportar a IFC permite personalizar atributos específicos de entidades IFC, como Nombre, Descripción o Etiqueta, especificando valores de exportación adaptados a las especificaciones del proyecto, las normas o los requisitos del cliente. Puede especificar una propiedad de Tekla, un atributo definido por el usuario o una propiedad personalizada como valor de exportación.

Anteriormente, todos los atributos de entidad IFC definidos por el esquema IFC estaban codificados como valores fijos, lo que limitaba el control sobre la exportación. Los atributos esenciales, como GlobalId, siguen estando codificados como valores fijos. El valor por defecto está definido en <ninguno>, lo que indica que en la exportación se utilizarán los valores predefinidos.

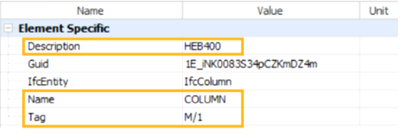

Ejemplos de atributos de entidad IFC y sus valores de exportación:

• Para empezar a definir una nueva anulación de atributo, seleccione <nuevo> en la lista Anulaciones atributos y haga clic en Editar.

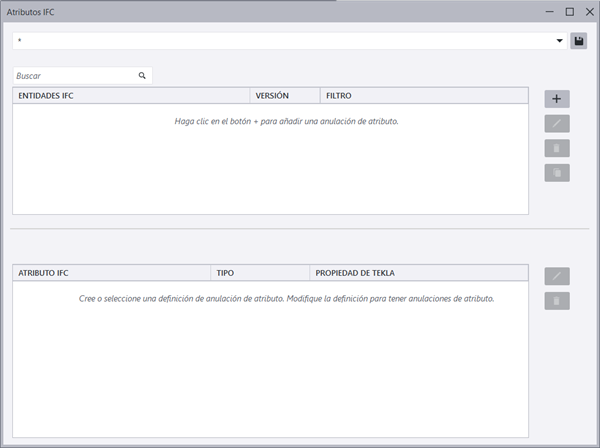

  Esto abre el nuevo cuadro de diálogo Atributos IFC.

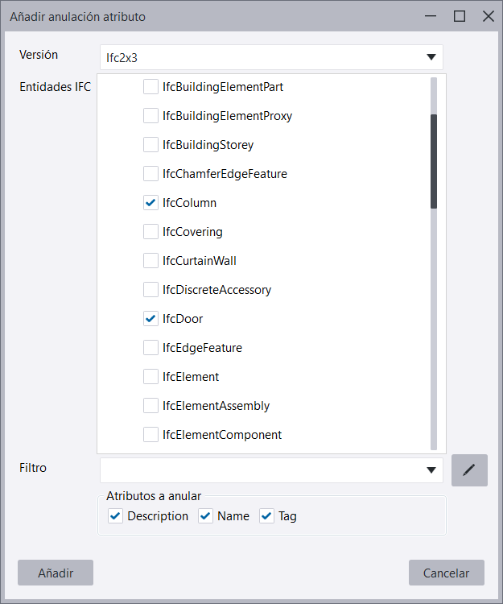

• Para añadir una anulación de atributo, haga clic en el botón con el signo más de la derecha. En el cuadro de diálogo Añadir anulación atributo que se muestra, defina la versión de IFC que desee y seleccione una o más entidades IFC en la lista de entidades. También puede aplicar un filtro para limitar aún más los objetos a los que afecta. La lista Atributos a anular se rellena con atributos que se pueden anular en función de la entidad IFC elegida. Si selecciona más de una entidad IFC, la lista de atributos mostrará solo los atributos que son comunes a todas las entidades seleccionadas. Haga clic en Añadir cuando haya terminado.

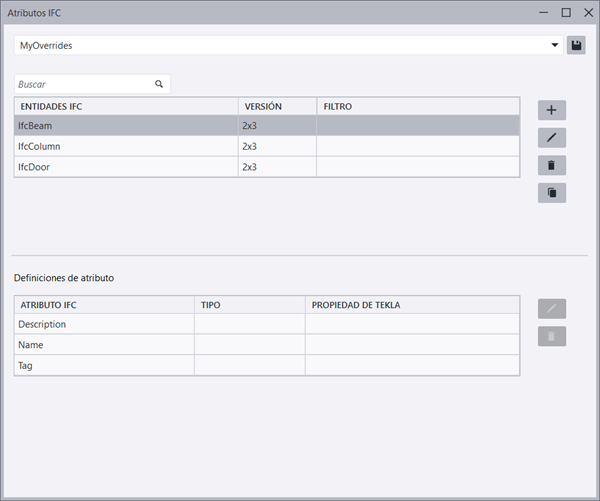

  Los atributos que ha añadido para las entidades seleccionadas se muestran en la lista Definiciones de atributo en la parte inferior del cuadro de diálogo Atributos IFC.

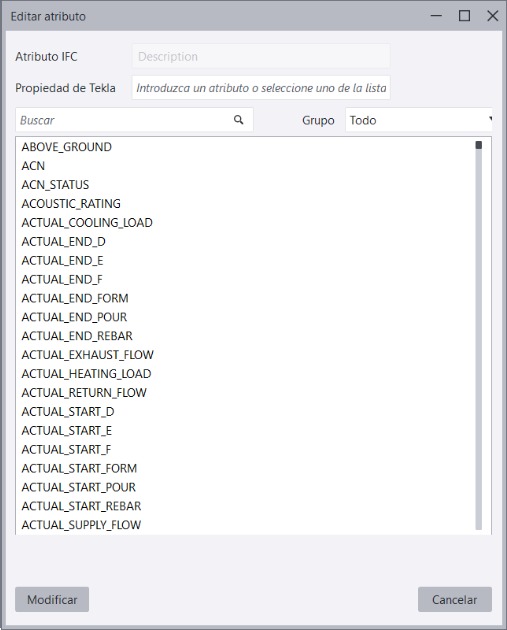

• Ahora puede personalizar las definiciones de atributos. Seleccione un atributo en la lista Definiciones de atributo y haga clic en Editar. Seleccione una propiedad de Tekla en la lista, o introduzca un atributo definido por el usuario o una propiedad personalizada. Para reducir la lista de atributos disponibles, seleccione un grupo de atributos de la lista Grupo. Haga clic en Modificar cuando haya terminado.



• Cuando haya definido las reglas de anulación necesarias, asigne un nombre al conjunto de reglas y haga clic en Guardar. De esta manera, se guardará un archivo <name>.attributeoverride nuevo en la carpeta \IfcAttributeOverrides de la carpeta del modelo actual.

Para obtener más información, consulte Crear y modificar anulaciones de atributos para la exportación IFC.

TTSD-71028

En el nuevo cuadro de diálogo Exportar a IFC, ahora puede publicar archivos IFC directamente en un proyecto y carpeta de Trimble Connect utilizando el flujo de trabajo utilizado para el formato TrimBIM nativo, lo que elimina la necesidad de manipular archivos manualmente.

• Especifique el Trimble Connect Proyecto para habilitar la carga directa. Si el modelo ya está conectado a un proyecto de Trimble Connect, la opción Proyecto de Trimble Connect enlazado se selecciona automáticamente. Si el modelo no está conectado a un proyecto de Trimble Connect, se muestra Ninguno y puede seleccionar manualmente el proyecto deseado.

• Seleccione una Carpeta Trimble Connect en el proyecto seleccionado.

• Puede cambiar el proyecto y la carpeta en cualquier momento.

• Sus selecciones se guardan en la configuración de exportación.

• Cuando lo desee, seleccione Exportar y cargar en Trimble Connect.

Para obtener más información, consulte Exportar en formato IFC.

TTSD-69043

Ahora puede especificar con mayor precisión la entidad IFC necesaria para cada objeto en el modelo de Tekla Structures para que el archivo IFC creado contenga la información requerida.

• Se admiten más tipos de entidades IFC:

  IfcCovering

  IfcCurtainWall

  IfcRampFlight

  IfcStairFlight

• Ahora puede cambiar la entidad IFC para las armaduras.

• Ahora puede definir la entidad de conjunto en Ninguno.

• Puede empezar a escribir el nombre de la entidad IFC y las entidades coincidentes se muestran en la lista.



• Los cordones ahora se pueden exportar como IfcTendon también en la exportación IFC2x3. Anteriormente, esto solo funcionaba en la exportación IFC4.

TTSD-71058, TTSD-71057, TTSD-66167, TTSD-65637, TTSD-62542, TTSD-48482, TTSD-61973, TTSD-72410

• Tekla Structures 2026 admite el esquema IFC 4.3 conforme a la última versión 4.3.2 de la IFC buildingSMART. Ahora puede exportar modelos utilizando el esquema IFC 4.3 y cumplir los requisitos obligatorios para los elementos entregados estructurales.

• En la exportación IFC4.3, ahora se admite el dominio Construcción además del dominio Puente, que ya se admitía.



• La exportación IFC4.3 ahora admite los tipos de exportación Reference view y Design transfer view, además del tipo de exportación Bridge view, que ya se admitía.

STP-589, TTSD-73781

La información del encabezado de IFC se ha cambiado para ajustarse a la recomendación de buildingSMART.

Para Tekla Structures, ahora la siguiente información se escribe en el encabezado del archivo IFC, en el registro de FILE_NAME:

Trimble Inc. - Tekla Structures - <version number>

TTSD-70252

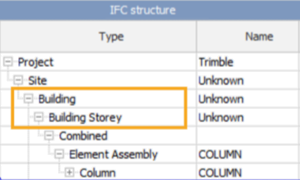

En las exportaciones IFC4 e IFC4.3, al exportar objetos seleccionados, las mallas ahora se exportan solo cuando están seleccionadas. Antes, se exportaban todas las mallas del modelo incluso si se había optado por exportar únicamente los objetos seleccionados. Si selecciona Jerarquía espacial de Organizador, las mallas se sitúan bajo la construcción correspondiente (cuyo límite cubre las mallas); de lo contrario, bajo la primera construcción.

TTSD-73001

Ahora se admite el formato IFC4.0 y cualquier formato IFC4 más reciente al convertir objetos de referencia IFC en objetos nativos de Tekla Structures.

Anteriormente, la conversión de objetos solo admitía objetos de referencia IFC2x3.

Para obtener más información sobre la conversión de objetos IFC, consulte Conversión de objetos IFC en objetos nativos de Tekla Structures.

TTSD-57949
