Importar de Tekla PowerFab

Después de haber enviado los datos de modelo de Tekla Structures deseados a Tekla PowerFab y de haber realizado las actualizaciones en Tekla PowerFab, puede exportar el estado de producción desde Tekla PowerFab como un archivo XML para volver a importarlo a Tekla Structures.

En Tekla Structures, la importación de Tekla PowerFab lee los datos XML y los compara con los datos del modelo actual. La comparación se muestra en una lista de resultados separada. A continuación, puede actualizar el modelo con los datos de estado del producto desde Tekla PowerFab.

Para obtener más información sobre cómo exportar el estado de producción desde Tekla PowerFab, consulte Exportar el estado de producción a Tekla Structures o Advance Steel.

A partir de Tekla Structures 2025, puede obtener rápida y fácilmente un catálogo de fabricantes actualizado y acabados y estados de fabricante en tiempo real desde el sistema de gestión de fabricación mediante Tekla PowerFab Connector.

Importar estado de producción desde Tekla PowerFab

En Tekla Structures, abra un modelo en el que desee actualizar el estado de producción desde Tekla PowerFab.
En el menú Archivo, haga clic en Importar > Tekla PowerFab.

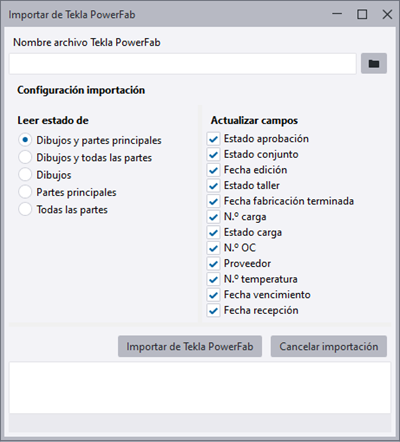

Busque el archivo XML de Tekla PowerFab que desea importar. El archivo puede tener la extensión .pfxt o .zip si está comprimido.
En Leer estado de, seleccione la opción para los tipos de partes o dibujos cuyo estado de producción desea importar.
En Actualizar campos, seleccione los datos que se actualizarán en la importación.
Haga clic en Importar de Tekla PowerFab.
El progreso de la importación y cualquier mensaje de advertencia o error se muestran en el área de mensajes en la parte inferior del cuadro de diálogo. Cuando finalice la importación, se mostrará la lista de resultados de importación.

Ver el estado de producción y actualizar el modelo

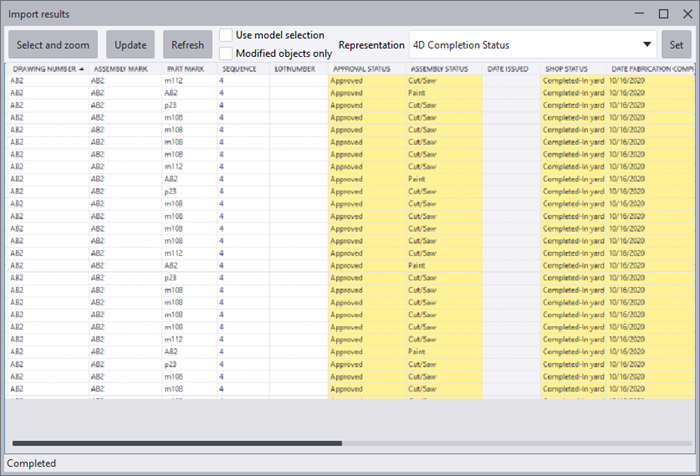

En la lista Resultado importación, los dibujos aparecen en primer lugar, seguidos de las partes que se han importado. La lista contiene las siguientes columnas de datos por defecto:

Número dibujo

Marca conjunto

Marca de parte

Secuencia

Número lote

El resto de las columnas de datos constan de las opciones de Actualizar campos que ha seleccionado en la configuración de importación. La importación compara los datos XML con los datos existentes en el modelo de Tekla Structures. Cuando los datos importados son distintos de los datos del modelo, los datos se resaltan en amarillo en la lista.

Puede realizar cualquiera de las siguientes acciones en la lista Resultado importación:


Para	Procedimiento
Hacer zoom de partes seleccionadas en el modelo	Seleccione partes en la lista. Haga clic en el botón Seleccionar y zoom.
Mostrar las partes actualmente seleccionadas en el modelo	Seleccione partes en el modelo. Active la casilla Usar selección modelo . Haga clic en el botón Actualizar .
Mostrar solo los dibujos y partes cuya información es distinta de la del modelo	Active la casilla de verificación Solo objetos modificados. Haga clic en el botón Actualizar .
Colorear partes por estado de producción	Puede establecer representaciones de objetos en Tekla Structures para ver el estado de producción de Tekla PowerFab: Seleccione una representación en la lista Representación y haga clic en Establecer. La lista Representación muestra todas las representaciones de grupos de objetos disponibles en su entorno y función. Para utilizar las representaciones de objetos deseadas en la importación de Tekla PowerFab, primero debe crear grupos de objetos para las estaciones de Tekla PowerFab deseadas y, a continuación, definir colores para dichos grupos de objetos en Tekla Structures. Para obtener instrucciones específicas de Tekla PowerFab, consulte Representación de objetos de Tekla PowerFab al importar a Tekla Structures. Para obtener más información acerca de la creación de grupos de objetos y la definición de colores en Tekla Structures, consulte Crear grupos de objetos y Cambiar el color y la transparencia de los objetos de modelo usando la representación de objetos.
Actualizar modelo con información mostrada en la lista	Haga clic en Actualizar. Cuando se haya completado la actualización, se volverá a cargar la lista mostrando que los valores son ahora los mismos que en el modelo (ya no se resaltan en amarillo). NOTA: Solo se actualizan los dibujos y las partes que se muestran actualmente en la lista. Si ha seleccionado la casilla de verificación Usar selección modelo, no se muestran necesariamente todas las partes y dibujos, y debe desactivar la selección Usar selección modelo y hacer clic en Actualizar antes de hacer clic en Actualizar.
