Cuando actualice a una nueva versión de Tekla Structures, actualice sus plantillas de modelo.

1. Abra la nueva versión de Tekla Structures.

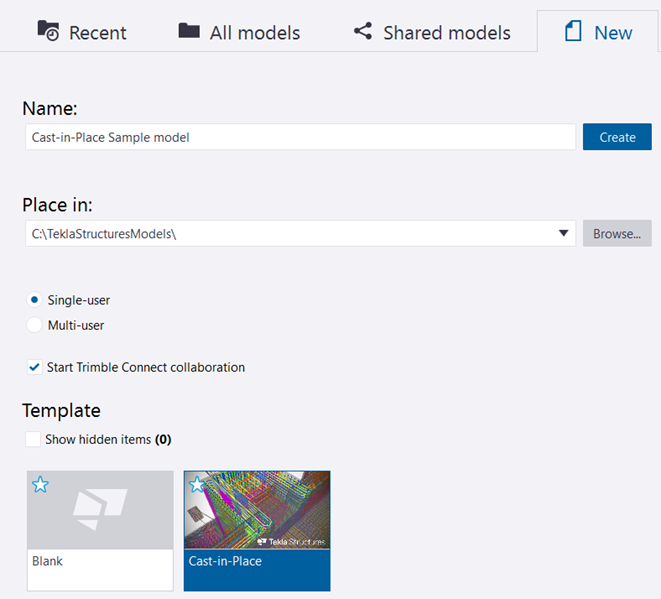

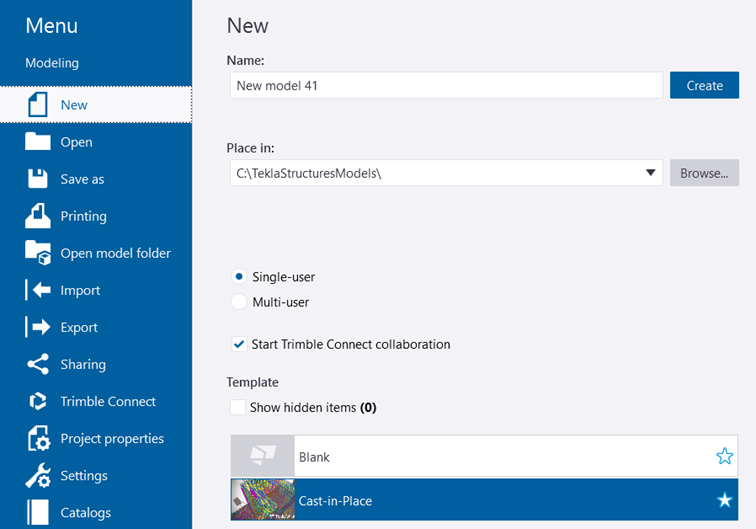

2. Cree un nuevo modelo utilizando una plantilla de modelo existente.
3. Asigne al modelo el mismo nombre que en la versión anterior de Tekla Structures.



4. Abra una vista 3D.

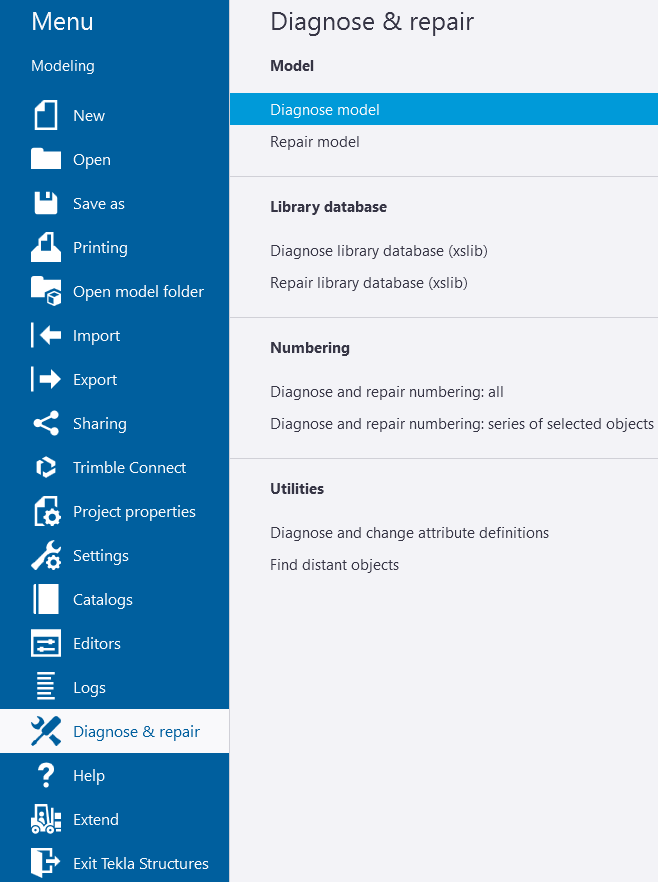

5. Verifique y corrija el modelo.



6. Cree una vista en miniatura del proyecto o añada una imagen personalizada denominada thumbnail.png en la carpeta del modelo.

   El tamaño preferido de la imagen es de 120 x 74 píxeles.



7. Guarde el modelo.

   En caso de no guardar el modelo, puede que se muestre un mensaje donde se advierte de que el modelo se ha creado con una versión anterior.

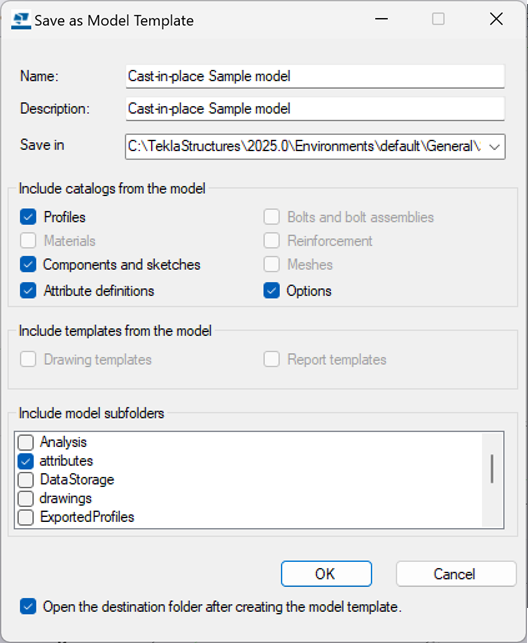

8. Guarde el modelo como una plantilla de modelo.



9. Incluya las subcarpetas y los archivos de bases de datos necesarios de la carpeta del modelo y haga clic en OK.



10. Elimine manualmente todos los archivos *.db (base de datos de entorno, bases de datos de opciones) de la carpeta del modelo.

    Los archivos *.bak, *.log y xs_user se eliminan automáticamente de la carpeta del modelo.

    Los archivos .idrm (db.idrm y xslib.idrm) se deben conservar porque son parte del modelo.

    La plantilla de modelo se guarda en la ubicación especificada por XS_MODEL_TEMPLATE_DIRECTORY.

Conserve la base de datos Aplicaciones y componentes organizada y de forma que se pueda usar fácilmente.

1. Para poder editar los archivos de definición de la base de datos Aplicaciones y componentes que se encuentran en las carpetas XS_SYSTEM, defina XS_COMPONENT_CATALOG_ALLOW_SYSTEM_EDIT en TRUE.
2. Verifique el grupo Elementos no agrupados y añada los elementos al grupo adecuado.
3. Compruebe los registros en busca de errores.

   La base de datos Aplicaciones y componentes muestra el botón de registro de mensajes en la esquina inferior derecha de la base de datos si hay errores o advertencias, por ejemplo, errores en los archivos de definición de la base de datos.

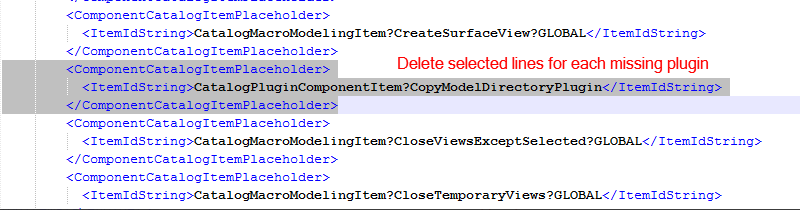

4. Si hay alguna referencia a plug-ins que faltan, vaya al archivo ComponentCatalog.xml al que se hace referencia y elimine las referencias manualmente.



   En este ejemplo, podrían surgir errores para:

   • CatalogPluginComponentItem?CopyModelDirectoryPlugin
   • CatalogPluginComponentItem?SaveAsModelTemplatePlugin
5. Compruebe detenidamente que estos cambios no creen otros errores o cambie la estructura de su base de datos Aplicaciones y componentes.

   Compruebe al menos los grupos Elementos no agrupados y Base de datos heredada.

6. Oculte todas las aplicaciones y componentes no relacionados de las funciones.
   1. En la base de datos Elementos no agrupados, en la parte inferior, seleccione Mostrar elementos ocultos.
   2. Haga clic con el botón derecho en una aplicación o un componente y seleccione Alternar oculto.

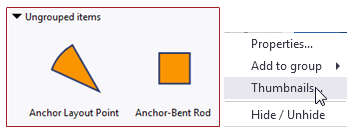

7. Cree vistas en miniatura personalizadas.

8. Publique componentes en la base de datos Aplicaciones y componentes.

   Podría ser necesario utilizar el mismo componente con distintas configuraciones en diferentes casos. Para usar el componente fácilmente, puede definir la configuración para cada caso y publicar el componente en la base de datos. Esta característica puede ser útil para algunos funciones.

Si ha personalizado la cinta, los cambios efectuados en la nueva versión de Tekla Structures no estarán visibles. Consulte los cambios y añádalos a la cinta personalizada.

1. Compruebe los cambios en la cinta para ver qué se ha añadido y eliminado, y qué se ha movido a diferentes pestañas.
2. Añada cambios a su cinta personalizada.

   Para obtener información sobre cómo añadir cambios específicos de características a su cinta personalizada, consulte las novedades.
