Imprimir dibujos utilizando impresoras de la Base de Datos Impresoras de Tekla Structures (impresión antigua)

Tekla Structures
Modificado: 11 Mar 2026
2026
Tekla Structures

Imprimir dibujos utilizando impresoras de la Base de Datos Impresoras de Tekla Structures (impresión antigua)

También puede utilizar las instancias de impresora de Base de Datos Impresoras propias de Tekla Structures para imprimir dibujos. Para ello, debe definir la opción avanzada XS_USE_OLD_PLOT_DIALOG como TRUE.

Si se configura XS_USE_OLD_PLOT_DIALOG en TRUE, se utilizará el cuadro de diálogo Base de Datos Impresoras y deben definirse las impresoras. Si lo hace, no podrá utilizar la función de impresión descrita en Imprimir a un archivo PDF, archivo de ploteo o impresora.

Tenga en cuenta que Trimble ya no mantiene la funcionalidad y los cuadros de diálogo de impresión antiguos.

La configuración de impresoras en el entorno de Microsoft Windows no se describe en esta documentación. Se presupone que las impresoras se configuran y prueban en el entorno. Para obtener información adicional acerca de la configuración de impresoras, póngase en contacto con su administrador del sistema.

Las siguientes instrucciones se aplican al imprimir utilizando instancias de impresora de la Base de Datos Impresoras, lo que significa que se ha definido la opción avanzada XS_USE_OLD_PLOT_DIALOG como TRUE en el menú Archivo > Configuración > Opciones avanzadas > Imprimir.

Imprimir un único dibujo

Antes de imprimir un dibujo, compruebe que la configuración de la impresora sea correcta y que la disposición contenga la configuración de tamaño de dibujo correcta. Para obtener instrucciones sobre cómo definir instancias de impresora, consulte la sección "Configuración de instancias de impresora en Base de Datos Impresoras" más adelante en esta sección.

  1. Abra un dibujo.
  2. En el menú Archivo, haga clic en Imprimir dibujo.
  3. En el cuadro de diálogo Imprimir Dibujos, seleccione la impresora que desee utilizar.
  4. Si fuese necesario, modifique la configuración de impresión y añada marcos y marcas de pliegue a la copia impresa.
  5. Haga clic en Imprimir.
Tip:

Acceso directo para abrir el cuadro de diálogo Imprimir Dibujos: Mayús+P.

Ejemplo: Imprimir en apaisado en A4

En el ejemplo siguiente se describe cómo imprimir en papel de tamaño A4 en orientación horizontal y en blanco y negro.

En este ejemplo, se presupone que el área de impresión h*b está definida siendo h el lado más largo del papel y b el lado más corto. Si utiliza otro controlador de impresora, puede que tenga que cambiar los valores h*b en el caso de que el controlador de impresora utilice h para el lado corto del papel.

  1. Abra un dibujo y haga doble clic en el fondo del dibujo.
  2. En el cuadro de diálogo de propiedades de dibujo, haga clic en disposición.
  3. Defina la siguiente configuración:
    • Defina Modo definición tamaño como Tamaño especificado.
    • Defina Tamaño dibujo como 287 * 200.
    • También puede usar Tamaño auto. Entonces debe asegúrese de haber definido los valores de Tamaños fijos o Tamaños calculados adecuados.
  4. Haga clic en Modificar y OK.
  5. En el menú Archivo, haga clic en Imprimir dibujo.
  6. En el cuadro de diálogo Imprimir Dibujos, haga clic en la impresora que desee utilizar.

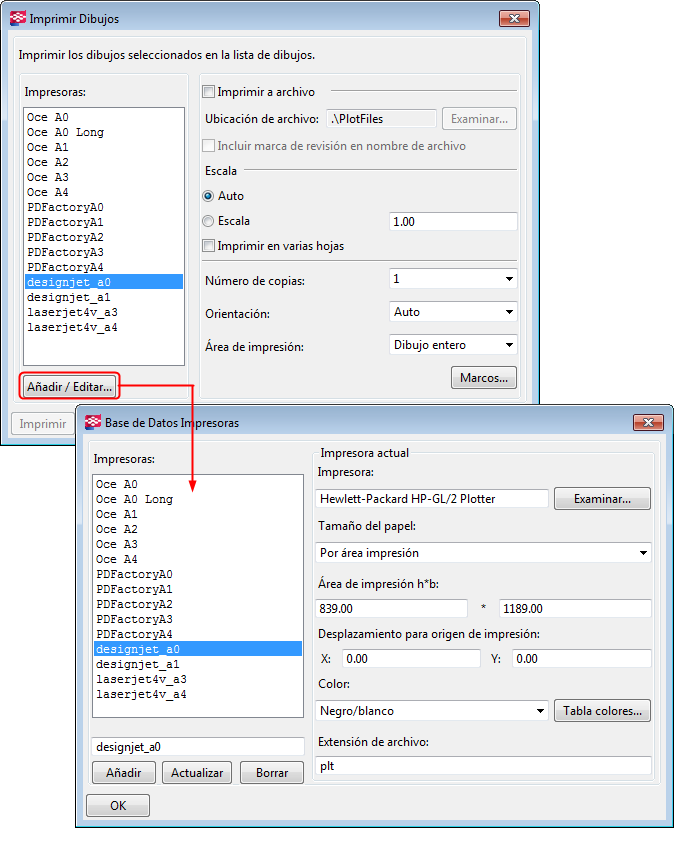

  7. Haga clic en Añadir / Editar... y compruebe que la configuración de la impresora sea correcta:

    • Tamaño del papel: A4 210 x 297 mm

    • Área de impresión h*b: 287 x 200

    • Color: Negro/blanco

  8. Haga clic en Actualizar.
  9. Haga clic en OK.
  10. Defina Escala como Escala e introduzca 1.

    En este caso, si para Escala se define Auto, el resultado de la impresión sería similar porque el tamaño del dibujo y h*b son idénticos.

  11. Defina Orientación como Apaisado (o Auto).
  12. Defina Área de impresión como Dibujo entero.
  13. Haga clic en Imprimir.

Ejemplo: Imprimir en A3 vertical

En el ejemplo siguiente se describe cómo imprimir en papel de tamaño A3 en orientación vertical y en blanco y negro.

  1. Abra un dibujo y haga doble clic en el fondo.
  2. En el cuadro de diálogo de propiedades de dibujo, haga clic en disposición.
  3. Defina la siguiente configuración:
    • Establezca Modo definición tamaño como Tamaño especificado.
    • Defina Tamaño dibujo como 287 * 410.
    • También puede usar Tamaño auto. Entonces debe asegúrese de haber definido los valores de Tamaños fijos o Tamaños calculados adecuados.
  4. Haga clic en Modificar y OK.
  5. En el menú Archivo, haga clic en Imprimir dibujo.
  6. En el cuadro de diálogo Imprimir Dibujos, haga clic en la impresora que desee utilizar.
  7. Haga clic en Añadir / Editar... y compruebe que la configuración de la impresora sea correcta:

    • Tamaño del papel: A3 297 x 420 mm.

    • Área de impresión h*b: 410 x 287

    • Color: Negro/blanco

  8. Haga clic en Actualizar.
  9. Haga clic en OK.
  10. Defina Escala como Escala e introduzca 1.
  11. Defina Orientación como Retrato (o Auto).
  12. Defina Área de impresión como Dibujo entero.
  13. Haga clic en Imprimir.

Ejemplo: Imprimir dibujo A3 en papel A4

En este ejemplo se describe cómo imprimir un dibujo de tamaño A3 en papel A4. Resulta de utilidad, por ejemplo, cuando se necesitan borradores de dibujos que no tengan que mostrar la escala correcta.

  1. Abra el dibujo A3.
  2. En el menú Archivo, haga clic en Imprimir dibujo.
  3. En el cuadro de diálogo Imprimir Dibujos, haga clic en la impresora que desee utilizar.
  4. Haga clic en Añadir / Editar..., haga clic en la impresora que va a utilizar y asegúrese de que:
    • Imprime en papel A4.
    • El valor de Área de impresión h*b tiene en cuenta los márgenes de sujeción de la impresora. En este caso, el Área de impresión h*b podría ser 287*200.
  5. Si ha cambiado alguna opción de configuración, haga clic en Actualizar y en OK.

    Si no ha cambiado ninguna opción de configuración de la Base de Datos Impresoras, haga clic en OK para volver al cuadro de diálogo Imprimir Dibujos.

  6. Defina Escala como Auto.

    Si se utiliza Auto y el dibujo es mayor que el papel, el dibujo será ajustado para encajar en el papel.

  7. Haga clic en Imprimir.

Imprimir varios dibujos de distinto tamaño a la vez

Puede imprimir varios dibujos desde Gestión documentos, e imprimir dibujos de diferentes tamaños a la vez.

  1. En Gestión documentos, seleccione los dibujos que desee imprimir.
  2. Haga clic con el botón derecho en los dibujos seleccionados y seleccione Imprimir.
  3. En el cuadro de diálogo Imprimir Dibujos, indique las impresoras que desee utilizar.

    Para seleccionar varias instancias de impresora, pulse la tecla Ctrl y, sin soltarla, seleccione las impresoras.

    Al seleccionar dibujos de distintos tamaños y varias impresoras, Tekla Structures enviará cada dibujo a la impresora que utilice el tamaño de papel menor en el que quepa el dibujo. Por ejemplo, si tiene dos impresoras seleccionadas, una A4 y otra A3, Tekla Structures enviará los dibujos A4 a la impresora A4 y los A3 a la impresora A3.

    Para obtener instrucciones sobre cómo definir instancias de impresora, consulte la sección "Configuración de instancias de impresora en Base de Datos Impresoras" más adelante en esta sección.

  4. Defina Escala en 1.

    Esto permite a Tekla Structures seleccionar y usar la impresora que esté utilizando el tamaño de papel correcto.

  5. Si fuese necesario, modifique otras opciones de configuración de impresión y agregue marcos y marcas de pliegue.
  6. Haga clic en Imprimir.

Crear archivos PDF

Puede utilizar cualquier impresora PDF estándar para crear archivos PDF, como pdfFactory, Win2PDF o Adobe Acrobat. Puede imprimir varios dibujos a la vez y utilizar varias impresoras.

Antes de empezar a crear archivos PDF con Adobe Acrobat, asegúrese de que Adobe Acrobat y Adobe Distiller estén instalados y configurados con el Controlador Impresora Adobe Postscript configurado para imprimir en archivos. Consulte más información en la documentación de Adobe.

Asimismo, asegúrese de haber añadido la instancia de impresora Adobe Postscript a la base de datos de impresoras de Tekla Structures. Para obtener instrucciones sobre cómo definir instancias de impresora, consulte la sección "Configuración de instancias de impresora en Base de Datos Impresoras" más adelante en esta sección.

  1. En Gestión documentos, seleccione los dibujos de los cuales desee crear archivos PDF.
  2. Haga clic con el botón derecho en los dibujos seleccionados y seleccione Imprimir Dibujos....
  3. En el cuadro de diálogo Imprimir Dibujos, seleccione las instancias de impresoras PDF que desee utilizar.

    Si selecciona varias instancias de impresora, Tekla Structures enviará cada dibujo a la instancia de impresora que utilice el tamaño de papel menor en el que cabrá el dibujo. Por ejemplo, si tiene dos impresoras seleccionadas, una A4 y otra A3, Tekla Structures enviará los dibujos A4 a la impresora A4 y los A3 a la impresora A3.

  4. Si fuese necesario, modifique la configuración de impresión y añada marcos y marcas de pliegue al archivo PDF.
  5. Haga clic en Imprimir.

    Tekla Structures crea archivos PDF y los guarda en la carpeta especificada al definir la impresora. El archivo tendrá el nombre indicado en Gestión documentos con la extensión ps.

Limitaciones

No utilice la opción Imprimir a archivo cuando cree archivos PDF.

Imprimir en un archivo de ploteo

Puede imprimir en un archivo utilizando una instancia de impresora imprimir a archivo. El archivo por defecto se imprime en la carpeta \Plotfiles en la carpeta del modelo, pero puede cambiar la carpeta.

Antes de comenzar, asegúrese de que tiene una impresora configurada para imprimir en un archivo. Para obtener instrucciones sobre cómo definir instancias de impresora, consulte la sección "Configuración de instancias de impresora en Base de Datos Impresoras" más adelante en esta sección.

  1. En Gestión documentos, seleccione los dibujos que desee imprimir.
  2. Haga clic con el botón derecho en los dibujos seleccionados y seleccione Imprimir Dibujos....
  3. Haga clic en una instancia de impresora que esté configurada lista para imprimir en un archivo.
  4. Marque la casilla de verificación Imprimir a archivo.

    Especifique la carpeta. Puede utilizar la carpeta especificada durante la configuración de la instancia de la impresora o hacer clic en Examinar... para buscar la carpeta de destino en el cuadro de diálogo Buscar carpeta.

    Si no se especifica una carpeta, Tekla Structures, crea los archivos en la carpeta del modelo actual o en la carpeta definida por la opción avanzada XS_DRAWING_PLOT_FILE_DIRECTORY.

  5. Si fuese necesario, modifique otras opciones de configuración de impresión y añada marcos y marcas de pliegue en la copia impresa.
  6. Haga clic en Imprimir.

Tekla Structures imprime los dibujos seleccionados en archivos en la carpeta especificada utilizando los nombres de dibujo.

Impresión de varias hojas

Si el dibujo es muy grande, puede imprimirlo en varias hojas. Con la configuración de escala correcta, Tekla Structures calcula automáticamente la cantidad de hojas necesaria.

Antes de imprimir en varias hojas, asegúrese de que la disposición del dibujo admita la impresión en varias hojas pequeñas. Recuerde que Tekla Structures añade automáticamente 5 mm de margen a las copias impresas.

Asegúrese también de haber configurado correctamente la impresora para imprimir en varias hojas.

  1. Abra un dibujo.
  2. En el menú Archivo, haga clic en Imprimir dibujo.
  3. En el cuadro de diálogo Imprimir Dibujos, seleccione la impresora que desee utilizar.
  4. Seleccione la opción Imprimir en varias hojas.
  5. En Escala, defina Escala = 1. Esto mantendrá la escala. La cantidad de hojas se redondea hacia arriba.

    No utilice la opción Auto cuando imprima en varias hojas.

    Tekla Structures calcula la cantidad de hojas necesarias para imprimir el dibujo.

  6. Si fuese necesario, modifique otras opciones de configuración de impresión y añada marcos y marcas de pliegue en la copia impresa.

    Si define Orientación en Auto, Tekla Structures selecciona la orientación que resulte en el menor número de hojas impresas.

Tekla Structures imprime el dibujo en varias hojas, de tal modo que primero imprimirá la esquina inferior derecha y, en último lugar, la esquina superior izquierda (véanse las hojas numeradas del siguiente ejemplo).

Si desea tener marcos de dibujo y/o bloques de título para cada hoja de tamaño menor, deberá usar la disposición de cuadros adecuada como se indica en el siguiente ejemplo.

Tip:

Utilice la opción avanzada XS_​PRINT_​MULTISHEET_​BORDER para configurar los bordes que quedan fuera de las hojas más pequeñas.

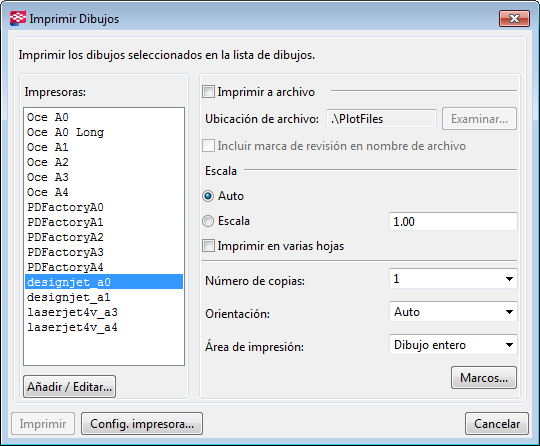

Opciones de impresión en el cuadro de diálogo Imprimir Dibujos

El cuadro de diálogo Imprimir Dibujos contiene opciones para configurar la impresión. Este cuadro de diálogo únicamente se muestra si ha definido XS_USE_OLD_PLOT_DIALOG como TRUE en el menú Archivo > Configuración > Opciones avanzadas > Imprimir.

Configuración

Descripción

Imprimir a archivo

Imprime el dibujo en un archivo.

Incluir marca de revisión en nombre de archivo

Añade la última revisión del dibujo impreso al nombre de archivo.

Por defecto se utiliza el número de revisión. Sin embargo, si se define la opción avanzada XS_​SHOW_​REVISION_​MARK_​ON_​DRAWING_​LIST como TRUE, se utiliza la marca de revisión.

Escala

Auto ajusta el dibujo al tamaño Área de impresión h*b, lo que significa que lo ajusta al papel. Esto resulta útil, por ejemplo, al imprimir borradores de dibujos en A4. Esta opción permite incluir todo en la impresión, pero la escala del dibujo puede verse afectada, ya que el tamaño del dibujo se adapta al Área de impresión h*b.

Con Auto, si el tamaño del dibujo es menor que el del papel, el dibujo se agrandará para rellenar el Área de impresión h*b definida, manteniendo la relación de aspecto.

Si se especifica la escala exacta en el cuadro Escala, se escalará manualmente el dibujo a la escala definida.

Ejemplos de Escala: 1.0 = 100%, 0.9 = 90%

Imprimir en varias hojas

Imprime el dibujo en varias hojas pequeñas.

Número de copias

Permite definir el número de copias.

Orientación

Auto orienta el dibujo para ajustarse al papel.

Apaisado imprime el dibujo horizontalmente, tal y como se muestra en la pantalla.

Retrato imprime el dibujo verticalmente.

Área de impresión

Dibujo entero imprime todo el dibujo.

Área visible imprime el área visible en la ventana del dibujo actual.

Añadir / Editar...

Añadir o borrar instancias de impresora, o modificar su configuración. Consulte "Añadir una impresora" más adelante en esta página.

Marcos...

Abre un cuadro de diálogo en el que es posible seleccionar los marcos de impresión y marcas de pliegue. Consulte "Añadir marcos y marcas de pliegue en copias impresas" más adelante en esta página.

Config. impresora...

Abre el cuadro de diálogo de configuración de impresoras de Windows, donde podrá cambiar las opciones de configuración de impresión solamente de la actual sesión de Tekla Structures. Los cambios que efectúe no se guardarán de manera permanente en la impresora.

Personalizar los nombres de los archivos de impresión

Por defecto, Tekla Structures utiliza los nombres de los dibujos como nombres de archivo de impresión. Puede personalizar estos nombres de archivo utilizando una opción avanzada indicando el tipo de dibujo y especificando conmutadores que definan el formato del nombre de archivo de impresión como un valor.

Para personalizar los nombres de archivo:

  1. En el menú Archivo, haga clic en Configuración > Opciones avanzadas y vaya a la categoría Imprimir.
  2. Introduzca conmutadores para las opciones avanzadas XS_​DRAWING_​PLOT_​FILE_​NAME_​A, XS_​DRAWING_​PLOT_​FILE_​NAME_​W, XS_​DRAWING_​PLOT_​FILE_​NAME_​G, XS_​DRAWING_​PLOT_​FILE_​NAME_​M y XS_​DRAWING_​PLOT_​FILE_​NAME_​C.

    También puede combinar varios conmutadores. Los conmutadores no distinguen entre mayúsculas y minúsculas.

  3. Haga clic en OK.

En el siguiente ejemplo pueden verse los resultados del archivo E_P1_PLATE_Revision=2.dxf:

XS_DRAWING_PLOT_FILE_NAME_A=E_%NAME.%_%TITLE%%REV?_Revision=%%REV%.dxf

Conmutadores para personalizar el nombre de los archivos de impresión

Los siguientes conmutadores se utilizan para personalizar el formato del nombre de los archivos de impresión. Si va a definirlos en un archivo .ini, utilice doble %%. Utilice un único % en el cuadro de diálogo Opciones avanzadas.

Conmutador

Ejemplo del resultado

Descripción

%NAME%

%DRAWING_NAME%

P_1

Posición de parte, conjunto o unidad de colada, con el formato de nombre de archivo prefijo_número.

%NAME.-%

%DRAWING_NAME.-%

P-1

Posición de parte, conjunto o unidad de colada, con el formato de nombre de archivo prefijo-número.

%NAME.%

%DRAWING_NAME.%

P1

Posición de la parte, el conjunto o la unidad de colada, con el formato de nombre de archivo prefijonúmero.

%REV%

%REVISION%

%DRAWING_REVISION%

2

Número de revisión de dibujo, si está activada la casilla de verificación Incluir marca de revisión en nombre de archivo en el cuadro de diálogo Imprimir Dibujos.

%REV_MARK%

%REVISION_MARK%

%DRAWING_REVISION_MARK%

B

Marca de revisión de dibujo, si está activada la casilla de verificación Incluir marca de revisión en nombre de archivo en el cuadro de diálogo Imprimir Dibujos.

%TITLE%

%DRAWING_TITLE%

PLACA

Nombre de dibujo del cuadro de diálogo de propiedades de dibujo.

%UDA:<drawing user-defined attribute>%

Pintado

Valor de un atributo definido por el usuario de dibujo. Los atributos definidos por el usuario de dibujo se definen en objects.inp. Los valores reales de estos atributos se especifican en el cuadro de diálogo de atributos definidos por el usuario específico del dibujo .

%REV? - <text>%

2 - Rev

Añade prefijos condicionales. En este ejemplo, si existe REV, Tekla Structures añadirá el texto incluido entre ? y % al nombre de archivo.

%TPL:<template attribute>%

Placa de unión

Aquí podrá utilizar los atributos de cuadro que encontrará en Editor Cuadros. Los valores reales de estos atributos se introducen en el cuadro de diálogo de propiedades de dibujo. Ejemplos:

  • %TPL:TITLE1%

  • %TPL:TITLE2%

  • %TPL:TITLE3%

  • %TPL:DR_DEFAULT_HOLE_SIZE%

  • %TPL:DATE%

  • %TPL:TIME%

  • %TPL:DR_DEFAULT_WELD_SIZE%

Note:

Los conmutadores de nombre de archivo de salida de impresión %DRAWING_NAME% y %NAME% que deben producir carácter de subrayado en el nombre de archivo de impresión (P_1) no funcionarán si XS_ASSEMBLY_POSITION_NUMBER_FORMAT_STRING no usa un separador entre los valores (por ejemplo, %ASSEMBLY_PREFIX%%ASSEMBLY_POS%) o si se ha definido XS_USE_ASSEMBLY_NUMBER_FOR.

Haga lo siguiente para que los conmutadores funcionen:

  • Si desea utilizar XS_ASSEMBLY_POSITION_NUMBER_FORMAT_STRING, utilice un punto (.) barra (/) o guion (-) entre los valores, por ejemplo, %ASSEMBLY_PREFIX%.%ASSEMBLY_POS%, o algo similar.
  • Deje XS_USE_ASSEMBLY_NUMBER_FOR vacío.

Añadir marcos y marcas de plegado en copias impresas

Puede añadir marcos alrededor de dibujos impresos y marcas de plegado para indicar pliegues. Puede seleccionar un color para los marcos y marcas de pliegue. Las marcas de pliegue son líneas cortas entre los marcos del dibujo, perpendiculares a los mismos.

(1) Marco

(2) Marco de pliegue

Es posible trazar un marco alrededor del contenido del dibujo, o bien dos marcos, uno dentro del otro. Puede añadir marcos por defecto alrededor del contenido del dibujo, o bien utilizar archivos DWG/DXF en las disposiciones de cuadros como marcos de dibujo.

Los marcos de dibujo que se imprimirán se controlan en el archivo standard.fms de la carpeta del sistema. No hay ninguna opción para guardar en el cuadro de diálogo Propiedades Marco Dibujo, motivo por el que los valores por defecto se encuentran en un archivo standard. Puede guardar el fichero estándar en la carpeta del modelo y después copiarlo en las carpetas de proyecto o en el directorio empresa, si es necesario.

Si desea guardar un conjunto de archivos standard en la carpeta del modelo, consulte Archivos Standard.

  1. En el menú Archivo, haga clic en Imprimir > Imprimir dibujos.
  2. En el cuadro de diálogo Imprimir Dibujos, haga clic en Marcos....

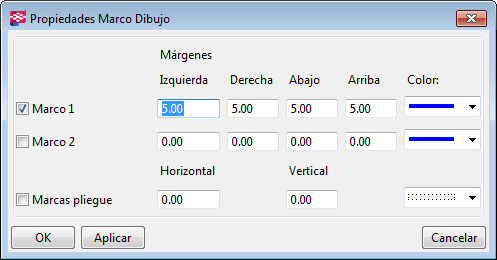

  3. En el cuadro de diálogo Propiedades Marco Dibujo, seleccione las casillas de los marcos que desee imprimir.
  4. En Márgenes, introduzca en milímetros la distancia entre cada marco y el borde, izquierdo, derecho, inferior y superior del papel.
  5. Seleccione un color para cada marco.
  6. Para imprimir las marcas de pliegue, seleccione la casilla de verificación Marcas pliegue.
  7. Introduzca en milímetros la distancia horizontal y vertical de las primeras marcas de pliegue desde la esquina inferior derecha del marco exterior y entre la otra marca de pliegue.
  8. Seleccione el color de las marcas de pliegue.
  9. Haga clic en OK.

A continuación, se muestra un ejemplo del contenido del cuadro de diálogo de propiedades y el archivo standard.

Configuración de instancias de impresora en la base de datos de impresoras

Debe configurar las instancias de impresora en Base de Datos Impresoras para distintas finalidades: para imprimir en PDF, en un archivo de impresión o en impresoras diferentes, y para imprimir en tamaños diferentes.

Solo podrá configurar instancias de impresoras de Tekla Structures en Base de Datos Impresoras si ha definido la opción avanzada XS_USE_OLD_PLOT_DIALOG como TRUE en el menú Archivo > Configuración > Opciones avanzadas > Imprimir. Si esta opción avanzada se define como FALSE, se utilizará la función de impresión más reciente y Base de Datos Impresoras no estará disponible.

Tekla Structures utiliza los controladores de impresora de Microsoft Windows para registrar los datos impresos directamente en una impresora, archivo de impresión o PDF.

La configuración de impresoras en Tekla Structures consta de dos pasos:

  • En primer lugar, deberá añadir una impresora a Base de Datos Impresoras. Por defecto ya hay definidas varias impresoras.

  • A continuación, deberá conectar las impresoras a los controladores de impresora y ajustar opciones de impresora como tamaño del papel y área de impresión. También puede conectar un controlador de impresora a varias impresoras para, por ejemplo, imprimir en diferentes tamaños en la misma impresora.

Añadir una impresora

Debe añadir impresoras en Base de Datos Impresoras para poder imprimir.

  1. En el menú Archivo, haga clic en Imprimir > Elegir impresora.
  2. En Base de Datos Impresoras, haga clic en una instancia de impresora existente cuya configuración sea similar a la que desee añadir.
  3. Introduzca un nuevo nombre para la nueva impresora en el cuadro situado debajo de la lista Impresoras.
  4. Haga clic en Añadir.
  5. Haga clic en Examinar... para acceder al cuadro de diálogo Seleccionar Impresora, que muestra una lista de los controladores de impresora de Microsoft Windows configurados actualmente en el sistema.
  6. Seleccione un controlador de impresora y haga clic en OK.
  7. Seleccione el tamaño de papel.
  8. Introduzca el área de impresión en Área de impresión h*b (altura y ancho).
  9. En caso necesario, utilice Desplazamiento para origen de impresión para mover el origen de impresión del dibujo.
  10. Seleccione Negro/blanco, Escala Grises o Color.

    Si selecciona Color, Tekla Structures imprime las líneas con los colores definidos en las propiedades de dibujo.

  11. Haga clic en Tabla colores... para asignar tamaños de pluma a los colores de pantalla de las líneas. El color de fondo no se imprime.
  12. Haga clic en Actualizar.
  13. Haga clic en OK.
  14. Confirme que desea guardar los cambios en la carpeta del modelo.

Añadir una impresora de impresión a archivo

Para imprimir en un archivo, deberá añadir una impresora de impresión a archivo en Base de Datos Impresoras.

  1. En el menú Archivo, haga clic en Imprimir > Elegir impresora.
  2. En Base de Datos Impresoras, haga clic en Añadir.
  3. Introduzca un nombre de impresora para el controlador de impresora, seguido inmediatamente (sin espacios) por @path\folder\. La carpeta deberá haber sido creada de antemano. Por ejemplo, 11X17@d:\small\

    También puede omitir la carpeta. En caso de hacerlo, Tekla Structures imprime el archivo en la carpeta del modelo actual o en la carpeta especificada en la opción avanzada XS_​DRAWING_​PLOT_​FILE_​DIRECTORY.

    Warning:

    XS_DRAWING_PLOT_FILE_DIRECTORY anula la carpeta definida en Base de Datos Impresoras.

  4. Haga clic en Añadir.
  5. Haga clic en Examinar... para acceder al cuadro de diálogo Seleccionar Impresora y seleccione un controlador de impresora configurado para imprimir en un archivo. Finalmente, haga clic en OK.
  6. En Tamaño del papel, seleccione Por área impresión.
  7. Introduzca el área de impresión en Área de impresión h*b (altura y ancho).
  8. Especifique una extensión de nombre de archivo, por ejemplo, plt, para un archivo de impresión.
  9. Seleccione Color, Escala Grises o Negro/blanco como color.
  10. Haga clic en Tabla colores... para cambiar los tamaños de pluma de los distintos colores, si es necesario.
  11. Haga clic en Actualizar.
  12. Haga clic en OK.
  13. Confirme que desea guardar los cambios en la carpeta del modelo.
Tip:

Un método para enviar diferentes tamaños de dibujos a diferentes carpetas consiste en configurar una impresora de Microsoft Windows que imprima en un archivo por cada tamaño de papel que utilice. Especifique una carpeta de destino distinta para cada tamaño de papel en la lista Impresoras en Tekla Structures.

Añadir una impresora de Adobe Postscript

Para imprimir en un archivo PDF, deberá añadir una impresora de Adobe PostScript en Base de Datos Impresoras.

  1. En el menú Archivo, haga clic en Imprimir > Elegir impresora.
  2. En Base de Datos Impresoras, haga clic en Añadir.
  3. Introduzca un nombre nuevo de impresora seguido inmediatamente (sin espacios) del símbolo @ y de la carpeta en la que Adobe Distiller busca los ficheros. Por ejemplo, A4_PDF@c:\plots\pdf\in\.
  4. Haga clic en Añadir.
  5. Haga clic en Examinar... para acceder al cuadro de diálogo Seleccionar Impresora. Haga clic en el nombre del controlador de impresora de Adobe PostScript y, a continuación, en OK.
  6. Defina Tamaño del papel como Por área de impresión.
  7. Introduzca el área de impresión en Área de impresión h*b (altura y ancho).
  8. Especifique la extensión de nombre de archivo ps.
  9. Seleccione Negro/blanco, Escala Grises o Color como color.
  10. Haga clic en Tabla colores... para cambiar los tamaños de pluma de los distintos colores, si es necesario.
  11. Haga clic en Actualizar.
  12. Haga clic en OK.
  13. Confirme que desea guardar los cambios en la carpeta del modelo.

Definir el tamaño del papel y el área de impresión h*b

Debe definir el tamaño del papel y el área de impresión h*b de cada impresora que añada en Base de Datos Impresoras.

  1. En el menú Archivo, haga clic en Imprimir > Elegir impresora.
  2. En Base de Datos Impresoras, seleccione la instancia de impresora.
  3. Utilice la opción Tamaño del papel para seleccionar el tamaño del papel utilizado para la impresión:
    • Tamaño de papel con nombre: Tekla Structures enumera tamaños de papel con nombre para la mayoría de tamaños A3 y tamaños inferiores. Se recomienda seleccionar uno de los tamaños enumerados para las impresoras A3 y tamaños inferiores.
    • Por área impresión: La impresora selecciona el papel en función del área de impresión. Esta opción se recomienda para impresoras A2 y de tamaño superior. Si utiliza un tamaño de papel con nombre en una impresora de un formato mayor que A3, los dibujos que sean más grandes que el área de impresión se recortarán al tamaño de dicha área.
    • Ninguno: No envía información de tamaño a la impresora. Esta opción proporciona compatibilidad con la versión Xsteel 5.0 y no se recomienda usarla en otras circunstancias.
  4. Introduzca el Área de impresión h*b:

    • Tekla Structures utiliza los valores del área de impresión para posicionar la impresión sobre el papel. Asegúrese de que los valores para h y b se correspondan con el tamaño de papel necesario.

      Normalmente, el valor es el tamaño de papel menos los márgenes de sujeción de la impresora. Por ejemplo, si el tamaño de papel es 297x420, el área de impresión podría ser 407x284. Consulte la documentación de la impresora para ver los márgenes de sujeción de la impresora.

    • Por lo general, para las impresoras de papel continuo, h define la dirección del ancho del papel y b la dirección de alimentación. Normalmente, para las impresoras con bandeja de alimentación, h define la dirección de alimentación de la bandeja y b la dirección del ancho de la bandeja. Introduzca los valores y realice una prueba de impresión. Si observa que la dirección es incorrecta, cambie los valores de h y de b.

    • Al imprimir desde Tekla Structures, se utilizan los valores especificados para la impresora en las opciones de configuración de impresora de Tekla Structures en la Base de Datos Impresoras, que sustituyen los valores de configuración de impresora de Windows.

  5. Haga clic en OK y confirme el cambio.
Tip:

Para imprimir en diferentes tamaños de papel, puede definir varias instancias de impresoras y que cada una de ellas utilice un tamaño de papel distinto, pero que todas estén conectadas a la misma impresora física. Para obtener más información acerca de la configuración de impresoras en Microsoft Windows, consulte la documentación del sistema operativo.

Espesor de línea (número de pluma) de la Tabla Colores

Solo puede definir números de pluma de Tekla Structures en la Tabla Colores de la Base de Datos Impresoras si ha definido la opción avanzada XS_USE_OLD_PLOT_DIALOG como TRUE en Archivo > Configuración > Opciones avanzadas > Imprimir. Si esta opción avanzada se define como FALSE, se utilizará la función de impresión más reciente y la Base de Datos Impresoras no estará disponible.

Los números de pluma del cuadro de diálogo Tabla Colores hacen referencia a los grosores de línea utilizados en el dibujo impreso. Por defecto, el número de pluma 0 tiene un grosor de línea de 0.01 mm. El grosor de línea final en un dibujo impreso es el espesor de pluma por defecto multiplicado por el número de pluma. Por ejemplo, el número de pluma 25 dará un grosor de línea de 0,25 mm.

  • Los grosores de línea visualizados en la pantalla se obtienen de la primera impresora de la lista Impresoras de la Base de Datos Impresoras. Al imprimir un dibujo, el grosor de la línea se toma de la impresora que se utilice para imprimir.

  • En los dibujos en color, las líneas se muestran con diferentes grosores si está seleccionada la casilla Anchos línea impresora en Archivo > Configuración.

  • En los dibujos en blanco y negro, Tekla Structures muestra las líneas negras en pantalla utilizando el grosor de número de pluma definido en la Tabla Colores.

  • El espesor de línea por defecto se puede cambiar mediante la opción avanzada XS_​BASE_​LINE_​WIDTH.

Cambiar los números de pluma (espesor de línea) de los colores

Se pueden cambiar los números de pluma de los colores en Base de Datos Impresoras con el fin de mostrar e imprimir las líneas con grosores diferentes.

  1. Abra un dibujo.
  2. En el menú Archivo, haga clic en Imprimir > Base de datos impresoras y seleccione una instancia de impresora.
  3. Haga clic en Tabla Colores.
  4. Introduzca o cambie un número de pluma.

    Por ejemplo, para obtener un grosor de línea de 0.25 mm, introduzca 25.

    El espesor de línea por defecto 0.01 se puede cambiar mediante la opción avanzada XS_BASE_LINE_WIDTH.

  5. Haga clic en OK.
  6. En un dibujo en color, en el menú Archivo, haga clic en Configuración y seleccione Anchos línea impresora, de lo contrario no podrá ver los cambios en la pantalla.

Sugerencias para imprimir con instancias de impresora de Base de Datos Impresoras

A continuación se describen algunas sugerencias para imprimir dibujos de la forma que más le convenga.

  • Si va a imprimir un dibujo en un papel más pequeño, los grosores de línea se escalan en consecuencia. Esto significa que no se dibujan líneas demasiado gruesas y que los dibujos son más legibles.

  • Puede forzar un dibujo para que utilice un tamaño de papel diferente: Abra el dibujo y, en las propiedades del dibujo, seleccione Disposición. En Modo definición tamaño, seleccione Tamaño especificado. Especifique el tamaño de hoja requerido en Tamaño dibujo.

  • Si un dibujo no cabe en el papel o se imprime en el lugar incorrecto, use la opción Desplazamiento para origen de impresión de la Base de Datos Impresoras para mover el origen de impresión del dibujo para la impresora seleccionada.

    Las opciones avanzadas XS_PLOT_ORIGIN_MOVE_X y XS_PLOT_ORIGIN_MOVE_Y mueven el origen de impresión en la dirección X o Y para todas las impresoras. Si define valores para estas opciones avanzadas, se usan en lugar del valor Desplazamiento para origen de impresión.

  • Podrá desactivar la información de la fecha de impresión para evitar la pérdida de información al trabajar con modelos de múltiples usuarios. Esto resulta de utilidad para casos en los que un usuario modifica dibujos mientras otro imprime los mismos dibujos. Utilice XS_DISABLE_DRAWING_PLOT_DATE para desactivar la información de fecha de impresión en los dibujos.

  • Puede añadir varios controladores de impresora de Windows para la misma impresora física, y definir un tamaño de papel exacto para cada controlador de impresora en las preferencias de impresión o valores predeterminados de impresión del controlador de impresora de Windows. A continuación, en Tekla Structures puede definir impresoras de manera que seleccione el controlador de impresora que coincida con el tamaño de papel deseado. Consulte la tabla del final.

  • Si solamente tiene un controlador de impresora de Windows para una impresora física, defina el tamaño de papel más grande que vaya a utilizar para dicho controlador de impresora en las preferencias de impresión del controlador de impresora de Windows o en los valores predeterminados de impresión; por ejemplo, A0. A continuación, en Tekla Structures puede utilizar este único controlador de impresora y definir varias impresoras, cada una para cada tamaño de papel. Consulte la tabla siguiente.

Impresora física

Controladores de impresora de Windows

Instancias de impresoras de Tekla Structures

Una impresora.

Controladores de impresora Windows independientes para cada tamaño necesario.

Se definen instancias de impresora Tekla Structures independientes para cada tamaño necesario, y cada instancia de impresora utiliza el controlador de impresora con el tamaño de papel correspondiente.

Una impresora.

Un controlador de impresora Windows. El controlador de impresora se define en el tamaño de papel más grande necesario.

Se definen instancias de impresora de Tekla Structures independientes para cada tamaño necesario, y se utiliza el mismo controlador de impresora para cada instancia de impresora.

¿Le ha resultado útil?
Enviar
Anterior
Siguiente
