Componentes personalizados
Puede definir uniones, juntas, detalles y partes personalizados para su proyecto. Estos se denominan componentes personalizados. Los componentes personalizados pueden utilizarse de la misma forma que cualquier componente de sistema de Tekla Structures. Editando los componentes personalizados, puede crear componentes personalizados paramétricos que se ajusten automáticamente a los cambios en el modelo.
Cuándo se utiliza
Defina un componente personalizado si no puede encontrar un componente de sistema predefinido que satisfaga todas sus necesidades. Los componentes personalizados son útiles especialmente si necesita crear un gran número de objetos de modelo complejos y copiarlos en varios proyectos.
Ventajas
Una vez que defina y guarde un componente personalizado en la base de datos Aplicaciones y componentes, puede acceder a él fácilmente desde la base de datos y usarlo en otra ubicación en el mismo modelo. Si debe modificar el componente personalizado, solamente tendrá que realizar los cambios una vez. Al guardar los cambios, se aplicarán automáticamente a todas las copias del componente personalizado en el modelo. También puede importar y exportar componentes personalizados como archivos .uel entre los modelos y compartir los componentes personalizados con sus colegas, o bien guardar los componentes personalizados en una plantilla de modelo de modo que estén disponibles con cada nuevo modelo que se base en la plantilla usada.
Tipos de componentes personalizados
Puede crear cuatro tipos de componentes personalizados:
|
Tipo |
Descripción |
Ejemplo |
|---|---|---|
|
Unión personalizada |
Las uniones personalizadas crean objetos de unión que conectan las partes secundarias a la parte principal. La parte principal puede ser continua en el punto de unión. Las uniones personalizadas se pueden utilizar para conectar hasta 30 partes secundarias a la parte principal. La unión se creará entre la parte principal y los extremos de las partes secundarias. El símbolo del componente es verde.
(1): Parte principal (2): Parte secundaria |
|
|
Detalle personalizado |
Los detalles personalizados crean objetos y los conectan a la parte principal en la ubicación que haya elegido. Los detalles personalizados se pueden utilizar para añadir más información a una única parte, como placas adicionales o recortes. El símbolo del componente es verde.
(1): Parte principal |
|
|
Junta personalizada |
Las juntas personalizadas crean objetos de junta y conectan las partes a lo largo de una línea definida por dos puntos seleccionados. Las partes suelen ser paralelas y la junta se crea a lo largo de toda la longitud de la parte. Las juntas personalizadas se pueden usar para conectar hasta 30 partes secundarias a la parte principal, o se pueden usar en una sola parte principal. El símbolo del componente es verde.

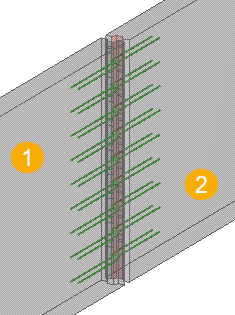

(1): Parte principal (2): Parte secundaria |
|
|
Parte personalizada |
Las partes personalizadas crean un grupo de objetos que puede contener uniones y detalles. Las partes personalizadas pueden constar de una única parte o de un grupo de partes y tienen a menudo una composición compleja. Nota: A diferencia de otros componentes personalizados, las partes personalizadas no están marcadas con un símbolo de componente |
|
