Trabajar con componentes de sistema

Utilice componentes de sistema para conectar partes del modelo y automatizar tareas.

Los componentes de sistema se adaptan a los cambios del modelo, lo que significa que Tekla Structures modificará automáticamente un componente si se modifican las partes que conecta. Al copiar o mover objetos, Tekla Structures copia o mueve automáticamente todos los componentes asociados con los objetos.

Todos los componentes de sistema se almacenan en la base de datos Aplicaciones y componentes. Haga clic en el botón Aplicaciones y componentes del panel lateral para abrir la base de datos Aplicaciones y componentes.

Definir propiedades de componente

Cada componente tiene un cuadro de diálogo donde puede definir las propiedades del componente. Puede abrir el cuadro de diálogo haciendo doble clic en el componente en la base de datos Aplicaciones y componentes.

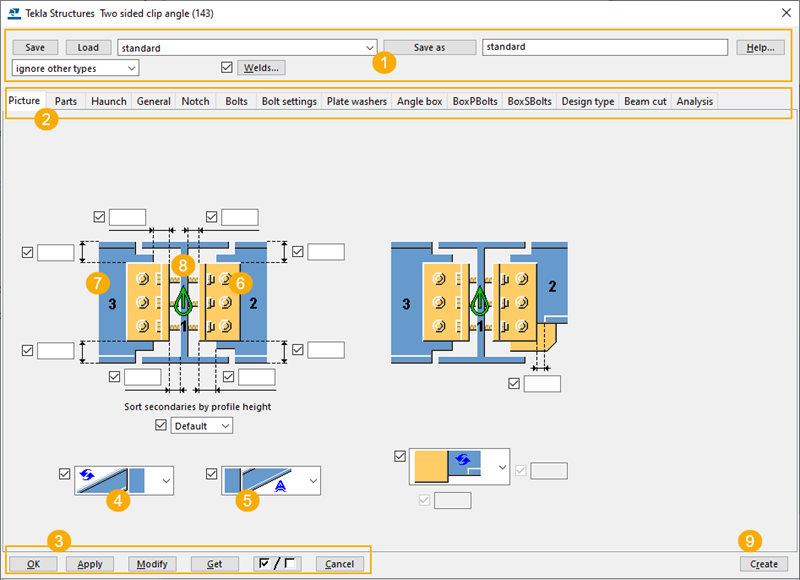

La siguiente imagen muestra un ejemplo típico de una unión de acero, la unión Ángulo de unión dos lados (143). Los cuadros de diálogo de componentes de hormigón y armaduras pueden tener distintas opciones.

Descripción

1

En la parte superior del cuadro de diálogo, puede guardar y cargar configuraciones predefinidas. Algunos componentes tienen botones para acceder a las propiedades de tornillos, soldaduras y DSTV.

Al modificar uniones y detalles, puede seleccionar si Tekla Structures omite otros tipos de uniones y detalles, o modifica todas las uniones y detalles seleccionados independientemente de su tipo. Con la opción de modificar, se cambia el tipo de los componentes seleccionados para que coincida con el tipo del componente que esté modificando actualmente.

Para obtener más información, consulte Guardar y cargar propiedades de objeto en el panel de propiedades o en los cuadros de diálogo y Archivos de carpeta de modelo y extensiones de nombre de archivo.

2

En las pestañas, puede definir las propiedades de las partes y tornillos que crea el componente. Puede introducir valores manualmente, utilizar valores por defecto del sistema, valores de Auto ValoresPorDefecto, valores automáticos o, para algunas uniones de acero, los valores del archivo joints.def.

Los valores introducidos manualmente, Auto ValoresPorDefecto, valores automáticos y las propiedades definidas en el archivo joints.def anulan los valores por defecto del sistema. Se utilizan los valores por defecto del sistema si no se especifica manualmente un valor o se selecciona cualquier otro tipo de valor de propiedad. Los valores por defecto del sistema no se pueden cambiar.

Para obtener más información sobre joints.def, consulte Definir propiedades de uniones en el archivo joints.def.

3

Para obtener información sobre los botones de cuadro de diálogo, consulte Ver y modificar propiedades de objeto utilizando cuadros de diálogo.

4

Si se selecciona una opción de Auto ValoresPorDefecto , Tekla Structures usa la propiedad definida en las reglas de Auto ValoresPorDefecto.

La imagen en la opción Auto ValoresPorDefecto es un ejemplo y no coincide necesariamente con el resultado del modelo.

Para obtener más información sobre Auto ValoresPorDefecto, consulte Auto ValoresPorDefecto.

5

Si selecciona una opción automática , Tekla Structures determina automáticamente la opción a utilizar para una propiedad.

Por ejemplo, cuando se utiliza la opción automática para el rigidizador en Placa de unión (144), la unión añade automáticamente el rigidizador a una unión viga a columna, pero no lo añade a una unión viga a viga.

Para obtener más información sobre Auto Unión, consulte Auto Unión.

6

El componente crea las partes que aparecen en amarillo en el cuadro de diálogo del componente.

7

Las partes que aparecen en azul en el cuadro de diálogo del componente deben estar presentes en el modelo antes de crear el componente.

8

La dirección ascendente indica cómo se gira la unión alrededor de la parte secundaria respecto al plano de trabajo actual. El símbolo de la pestaña Dibujo del cuadro de diálogo del componente indica la dirección ascendente correcta.

Si no hay partes secundarias, Tekla Structures gira la unión alrededor de la parte principal. Las opciones son las siguientes: +x, -x, +y, -y, +z, -z.

Puede cambiar la dirección ascendente por defecto en la pestaña General del cuadro de diálogo del componente. Intente cambiar las direcciones positivas primero.

9

Haga clic en el botón Crear para empezar a crear un nuevo componente en el modelo utilizando la configuración aplicada en el cuadro de diálogo del componente. A continuación, siga las instrucciones de la barra de estado.

Añadir un componente a un modelo

Cuando se añade un componente a un modelo, se añade el componente a partes existentes en el modelo o se eligen posiciones para indicar la ubicación o la longitud del componente.

Las uniones y detalles tienen una parte principal que se selecciona primero. Las uniones también tienen una o más partes secundarias que selecciona después de haber seleccionado la parte principal. Los componentes de detallado no tienen siempre una parte principal y partes secundarias. En lugar de eso, crean y montan automáticamente las partes para construir una estructura cuando se elige una posición en el modelo.

Si usa un componente con el que no esté familiarizado, utilice las propiedades del componente por defecto. Después compruebe lo que se debe modificar y modifique solo algunas propiedades cada vez, para ver cómo afectan las modificaciones al componente. Esta operación resulta más rápida que intentar establecer todas las propiedades del componente antes de ver lo que crea el componente.

Puede obtener información sobre cómo añadir y modificar el componente en el modelo en una ventana del símbolo del sistema. Esa información puede resultar útil en situaciones problemáticas. Defina la opción avanzada XS_DISPLAY_RPC_COMPONENT_CONSOLE_WINDOW en TRUE para que se abra la ventana. Por defecto, el valor es FALSE y no se muestra la ventana.

  1. Haga clic en el botón Aplicaciones y componentes del panel lateral para abrir la base de datos Aplicaciones y componentes.

    También puede pulsar Ctrl+F.

  2. Seleccione un componente y realice una de las siguientes acciones:
    Para Haga esto

    Añadir una unión

    1. Seleccione la parte principal.

    2. Seleccione la parte o partes secundarias.

    • Si hay una parte secundaria, la unión se crea automáticamente cuando selecciona la parte secundaria.
    • Si hay varias partes secundarias, haga clic en el botón central del ratón para acabar de seleccionar las partes y para crear la unión.

    En la siguiente imagen de ejemplo, los números del 1 al 4 muestran el orden de selección de las partes. Las partes azules deben existir en el modelo antes de crear el componente.

    Añadir un detalle

    1. Seleccione la parte principal.

    2. Elija una posición en la parte principal para determinar la ubicación del detalle.

    Añadir un componente de detallado

    Elija de una a tres posiciones para determinar la ubicación de los objetos que crea el componente de detallado.

    Añadir un nuevo componente usando el comando Crear nuevo

    Seleccione un componente en el modelo, haga clic con el botón derecho y seleccione Crear nuevo. A continuación, siga las instrucciones de la barra de estado.

    Si tiene abierto un cuadro de diálogo de componente, también puede utilizar el botón Crear cuadro de diálogo para crear un nuevo componente.

  3. Compruebe el estado del componente.

    Cuando haya añadido el componente, Tekla Structures muestra el estado del componente con los símbolos que aparecen en la tabla siguiente.

    Color Estado

    El símbolo verde muestra que el componente se creó correctamente.

    El símbolo de componente de detallado en el modelo es .

    El símbolo amarillo muestra que el componente se creó, pero presenta problemas.

    Esto ocurre a menudo cuando la distancia al borde de tornillos o agujeros es inferior al valor por defecto.

    El símbolo rojo indica que no se ha creado el componente.

    Las razones suelen ser que las propiedades son incorrectas o que la dirección ascendente no es adecuada.

  4. Si el componente no se crea correctamente o no se crea en absoluto, puede comprobar lo siguiente, por ejemplo:
    • Si el componente no se añade al modelo, consulte la barra de estado. Por ejemplo, puede que necesite hacer clic en el botón central del ratón para dejar de seleccionar partes antes de que Tekla Structures cree el componente.

    • Algunos componentes solo trabajan con determinados perfiles. Si un componente no se crea correctamente, intente introducir un perfil válido.

    • Si un componente por defecto no crea las partes necesarias, busque las opciones para crearlas. Si no hay opciones, intente introducir un valor de espesor para las partes.

      Si un componente crea partes que no necesita, busque las opciones para eliminarlas. Si no hay opciones, introduzca un cero (0) para el espesor de las partes.

    • Si está utilizando una unión que solo permite una parte secundaria, puede aparecer el mensaje Many parts found en la barra de estado. Esto significa que Tekla Structures no puede determinar qué partes debe conectar. Puede tener varias partes en la misma ubicación o puede que la vista esté configurada con demasiada profundidad.

Modificar un componente en un modelo

Puede modificar las propiedades de un componente después de haberlo añadido en el modelo, por ejemplo, si necesita cambiar el número de tornillos o de dimensiones de la placa.

  1. Haga doble clic en el símbolo del componente en el modelo para abrir el cuadro de diálogo del componente.
  2. Modifique las propiedades.
  3. Si es necesario, defina qué uniones y detalles se modificarán:
    • Omitir otros tipos: Tekla Structures modifica solo las uniones y detalles que son del mismo tipo que la unión o detalle que se está modificando.

    • Modificar tipo de unión: si ha seleccionado varias uniones y detalles, haga clic en Modificar para modificar todas las uniones y detalles seleccionados independientemente de su tipo. Si el tipo de unión seleccionado no es el mismo que el del cuadro de diálogo, Tekla Structures cambiará el tipo de unión.

  4. Haga clic en Modificar.

Cuando ha añadido componentes al modelo, puede utilizar el panel de propiedades para enumerar los componentes:

  • Si selecciona un componente en el modelo, el panel de propiedades muestra el nombre y el número del componente. Puede abrir el cuadro de diálogo de propiedades del componente haciendo clic en el botón Propiedades componente del panel de propiedades.
  • Si selecciona varios componentes distintos en el modelo, el panel de propiedades muestra listas que tienen el texto Varía. Abra las listas para mostrar los nombres y los números de los componentes seleccionados.
  • Si selecciona componentes y otros objetos de modelo, haga clic en el botón Lista de tipo de objeto en el panel de propiedades para abrir una lista de tipos de objeto seleccionados y seleccione Componente para enumerar los componentes.

Ver un componente en un modelo

Puede crear varias vistas de un componente para verlo desde distintos puntos de vista.

  1. Haga clic en el símbolo del componente en el modelo para seleccionarlo.
  2. Haga clic con el botón derecho y seleccione Crear vista > Vistas por defecto de componente.

    Tekla Structures crea cuatro vistas: frontal, de extremo, superior y perspectiva.

    Puede comprobar las dimensiones, como distancias de borde y posiciones de tornillos, usando la herramienta Cota en la Vista frontal del componente.

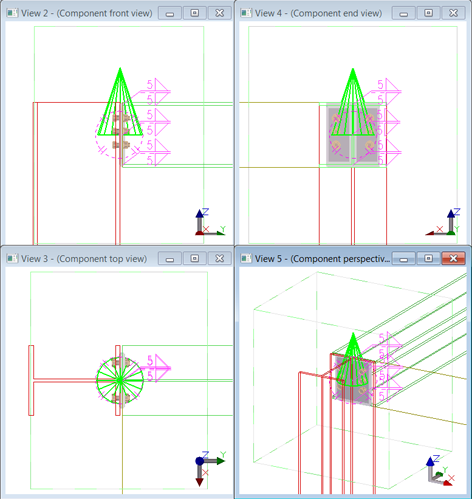

    La imagen de ejemplo muestra las vistas por defecto de la unión Placa de unión (144).

Consejo:

Puede mostrar el contenido de los componentes seleccionados, como partes, tornillos, soldaduras y otros detalles, incluso si la opción Visibilidad en componentes no está seleccionada en el cuadro de diálogo Propiedades vista > Visualizar. Para mostrar el contenido, vaya a la pestaña Vista de la cinta y, a continuación, haga clic en Renderizar > Contenido y seleccione los componentes. También puede escribir contenido en el cuadro Inicio Rápido para iniciar el comando Mostrar contenido componente.

Cuando se hace clic en Vista > Redibujar > Redibujar todas las vistas, el contenido ya no está visible.

Componentes detallados y conceptuales

En función de la configuración de Tekla Structures que esté utilizando, podrá crear componentes conceptuales o detallados.

  • Los componentes detallados incluyen toda la información necesaria para la fabricación, como conjuntos, unidades de colada y armaduras.

    Puede crear componentes detallados en las configuraciones Tekla Structures Diamond y Tekla Structures Graphite, y en las configuraciones heredadas Completo, Primary, Detallado Acero y Detallado Hormigón Prefabricado.

    Los componentes detallados tienen un símbolo redondo en el modelo: o .

  • Los componentes conceptuales son parecidos a los componentes detallados, pero no incluyen la opción de cambiar las configuraciones de numeración de parte o conjunto. Los componentes conceptuales están destinados a ser usados como información de referencia para los detalles de fabricación posteriores.

    Puede crear componentes conceptuales en las configuraciones heredadas Ingeniería, Detallado Armaduras y Modelado Construcción. En la configuración Tekla Structures Graphite, si es necesario, los administradores pueden utilizar la opción avanzada XS_USE_CONCEPTUAL_COMPONENTS_FOR_GRAPHITE para definir que solo se puedan crear componentes conceptuales.

    Los componentes conceptuales tienen un símbolo rectangular en el modelo: o .

Convertir componentes

Cuando realiza cambios en el modelo (cuando, por ejemplo, modifica el tamaño de la parte principal del componente), esto no convierte automáticamente un componente conceptual en uno detallado o viceversa.

Puede convertir componentes en la base de datos Aplicaciones y componentes. Haga clic en el botón Aplicaciones y componentes del panel lateral para abrir la base de datos Aplicaciones y componentes.

Puede editar componentes conceptuales y convertirlos en componentes detallados en las configuraciones Tekla Structures Diamond y Tekla Structures Graphite, y en las configuraciones heredadas Completo, Primary, Detallado Acero y Detallado Hormigón Prefabricado.

En las configuraciones heredadas Ingeniería, Detallado Armaduras y Modelado Construcción, los componentes detallados se adaptan a los cambios que realice en el modelo, pero no puede modificar ninguna de sus propiedades mediante el cuadro de diálogo del componente. Los componentes detallados seguirán siendo componentes detallados, a no ser que los convierta de uno en uno.

Realice una de las siguientes acciones:

Para Haga esto Configuración
Convertir un componente conceptual en un componente detallado
  1. Haga clic en > Convertir en componente detallado.
  2. Seleccione el símbolo del componente.

Tekla Structures Diamond, Tekla Structures Graphite

Completo, Primary, Detallado Acero, Detallado Hormigón Prefabricado

Convertir un componente detallado en un componente conceptual
  1. Haga clic en >Convertir en componente conceptual.
  2. Seleccione el símbolo del componente.

Ingeniería, Modelado Construcción, Detallado Armaduras
