XS_USE_SCREW_POINT_ELEVATION_DIM
Categoría en el cuadro de diálogo Opciones avanzadas: Dimensionamiento: tornillos
Defina esta opción avanzada en TRUE para que se muestren las dimensiones de elevación de una columna a los puntos de trabajo de una parte adyacente. Si la define como FALSE, las dimensiones de elevación se mostrarán en los extremos de la columna. El valor por defecto es FALSE.
Esta opción avanzada es específica del modelo y la configuración se guarda en la base de datos de opciones.
Ejemplo

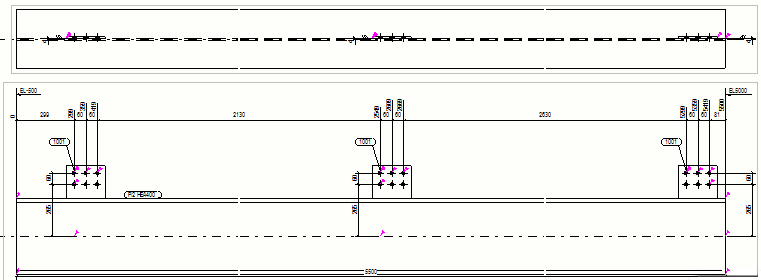

Un ejemplo, donde el valor es TRUE:

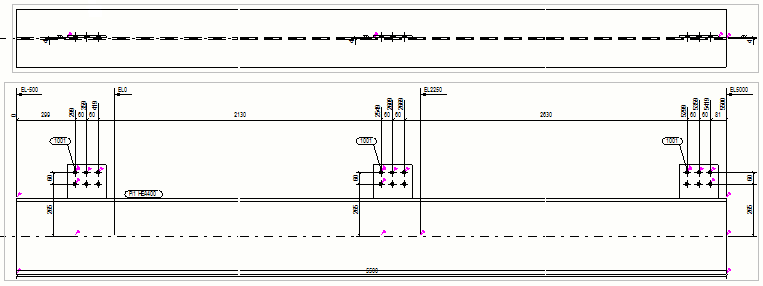

Un ejemplo, donde el valor es FALSE:
