XS_USE_ASSEMBLY_EXTREMA_IN_MARK_PLACING
Categoría en el cuadro de diálogo Opciones avanzadas: Marcas: general
Use esta opción avanzada para colocar las marcas de parte sobre el conjunto en lugar de sobre la parte principal.
Primero cree un filtro de vista de dibujo que filtre una parte o un grupo de partes específico y dele un nombre único. Después, introduzca el nombre del filtro de vista de dibujo como valor de la opción avanzada. Tenga en cuenta que en algunos sistemas los nombres de los filtros distinguen entre mayúsculas y minúsculas.
El ejemplo siguiente utiliza nombres de parte como criterios de filtro.

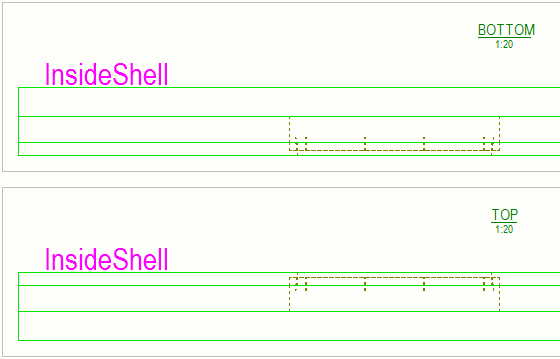

Cuando (re)cree el dibujo, el lugar de la marca cambia de:

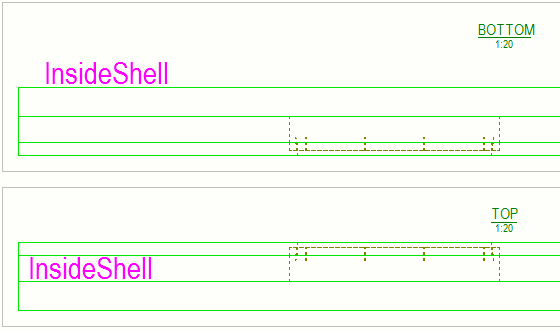

a:
A continuación se muestran los tipos de colocación de marcas admitidos.
