XS_TUBE_UNWRAP_WITH_CUT_HOLES
Categoría en el cuadro de diálogo Opciones avanzadas: Propiedades dibujo

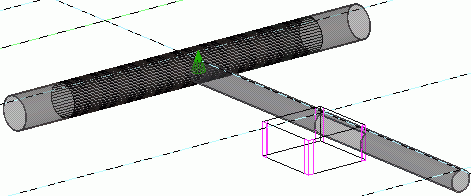

Defina esta opción avanzada como TRUE para incluir los agujeros de corte en dibujos de taller o archivos NC de perfiles CHS (sección hueca circular) desarrollados.
Por defecto, esta opción avanzada está configurada como TRUE. Si se configura como FALSE, se aplica el método de desarrollo existente anteriormente.
|
|
|
|
Esta opción avanzada es específica del modelo y la configuración se guarda en la base de datos de opciones.
Nota:
-
Si define esta opción avanzada como
TRUE, las opciones avanzadasXS_TUBE_UNWRAP_LIMIT_THICKNESSyXS_TUBE_UNWRAP_PAPER_THICKNESSno tienen efecto. -
El uso de esta opción avanzada no afecta a los perfiles de tubo cónicos.
