XS_HATCH_PATTERN_LINE_LIMIT
Categoría en el cuadro de diálogo Opciones avanzadas: Relleno
Defina esta opción avanzada como un valor numérico para controlar el número máximo de segmentos de línea creados por un patrón de relleno. El valor por defecto es 0, lo que significa que no hay límite en el número de segmentos de línea.
Esta opción avanzada está pensada para usarse como una solución de seguridad al abrir dibujos, porque a veces las definiciones de patrones de sombreado contienen una geometría muy compleja y la creación de una geometría tan compleja puede llevar mucho tiempo, lo que hace que la apertura del dibujo sea muy lenta. Utilice esta opción avanzada para abrir el dibujo más rápidamente. Ajuste también las propiedades de sombreado (escala, tipo, etc.) para que no se creen demasiados detalles.
Los siguientes ejemplos muestran rellenos en una parte con valores diferentes. El tipo de relleno utilizado es HCHEQ5BS y la escala de relleno es 0,2 en las direcciones X e Y:

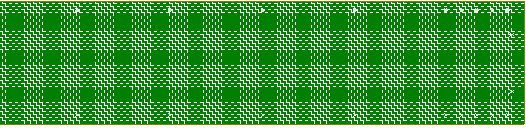

Se utiliza el valor 0:

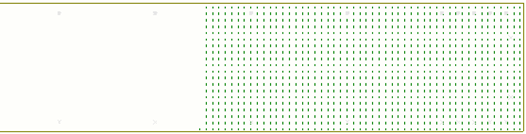

Se utiliza el valor 1000:
Nota: Esta opción avanzada no tiene ningún efecto en los sombreados de hardware y no afecta a la impresión.
Esta opción avanzada es específica del modelo y la configuración se guarda en la base de datos de opciones.
