XS_ENABLE_INNER_CONTOURS_IN_CUT_PARTS
Categoría en el cuadro de diálogo Opciones avanzadas: Velocidad y precisión
Defina esta opción avanzada como TRUE para que Tekla Structures cree un corte por parte según las superficies interna y externa de la parte cortante.
Cuando la opción avanzada se define en FALSE, Tekla Structures crea el corte de acuerdo con la superficie exterior de la parte cortante. Este es el valor por defecto.
Esta opción avanzada es específica del modelo y la configuración se guarda en la base de datos de opciones.
Ejemplo

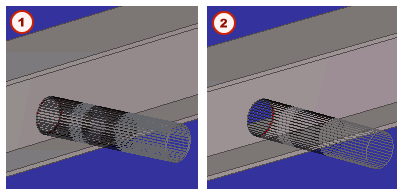

Aquí se ha cortado una viga con un tubo redondo.
(1) Opción avanzada definida como TRUE
(2) Opción avanzada definida como FALSE
