XS_DSTV_DO_NOT_UNFOLD_POLYBEAM_PLATES
Categoría en el cuadro de diálogo Opciones avanzadas: CN
Defina esta opción avanzada como TRUE si no desea desplegar las placas de las polivigas al crear archivos DSTV. De esta forma, las placas de las polivigas se tratarán como “cortar con la forma” en lugar de “plegar con la forma” sea cual sea el método de modelado. Para que esta opción avanzada funcione, la placa de la poliviga debe estar en el plano XY del material.
Si define esta opción avanzada en FALSE, Tekla Structures escribe la geometría de desarrollo de las placas de poliviga en los archivos DSTV. El valor por defecto es FALSE.

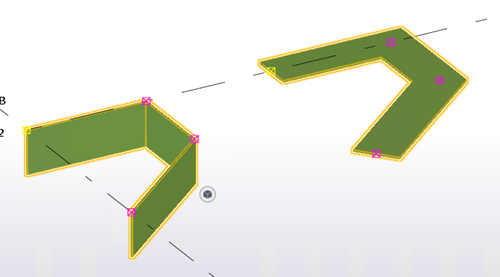

En la siguiente imagen, la placa de poliviga de la derecha se encuentra en el plano XY, por lo que funciona definir esta opción avanzada como TRUE. La placa de poliviga de la izquierda no se encuentra en el plano XY y la geometría desplegada se escribe en los archivos DSTV incluso si esta opción avanzada está definida como TRUE.
Esta opción avanzada es específica del modelo y la configuración se guarda en la base de datos de opciones.
