XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS
Categoría en el cuadro de diálogo Opciones avanzadas: CN
Utilice esta opción avanzada para controlar el redondeo de las esquinas de las entalladuras en los archivos CN. El valor por defecto es FALSE.
Esta opción avanzada es específica del modelo y la configuración se guarda en la base de datos de opciones.
Ejemplos
El ejemplo siguiente describe los conceptos de entalladuras, esquinas de entalladuras, redondeos de esquinas de entalladuras y esquinas de viga:

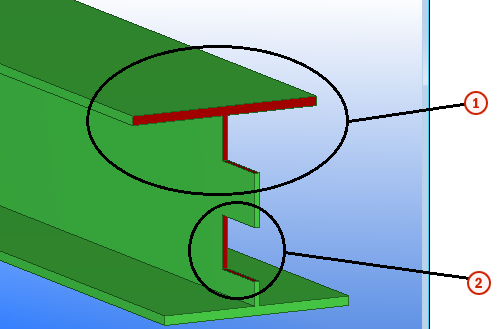

- La entalladura está en la esquina de la viga
- La entalladura no está en la esquina de la viga

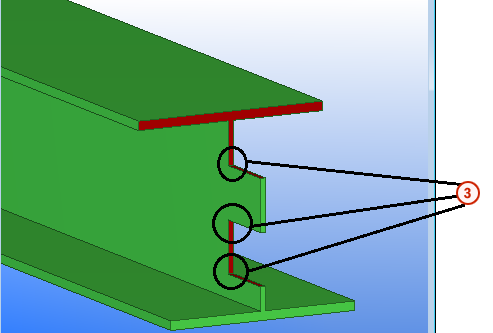

- Tres entalladuras, las otras esquinas son esquinas normales
- Opciones de la forma interior de la esquina de la entalladura (o redondeo de la esquina de la entalladura) en el cuadro de diálogo Configuración archivo CN.
En la tabla siguiente se muestra cómo afecta la configuración de XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS (TRUE/FALSE) y la configuración de Forma esquinas interiores al archivo CN.
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS definido como FALSE
|
XS_DSTV_CREATE_NOTCH_ONLY_ON_BEAM_CORNERS definido como TRUE
|
|
| Forma esquinas interiores = 0 |
|
|
| Forma esquinas interiores = 1 |
|
|
