XS_DRAWING_VIEW_REFERENCE_SYMBOL
Categoría en el cuadro de diálogo Opciones avanzadas: Propiedades dibujo
Se utiliza para definir el símbolo que se muestra en las etiquetas de vista de dibujo, cuando se ha seleccionado la opción Personalizar en la lista Símbolo en las propiedades de etiqueta de vista de dibujo de las propiedades de sección, detalle o vista principal. Por ejemplo, si introduce xsteel@3, Tekla Structures utiliza el símbolo número 3 del archivo de símbolos xsteel.sym.
En el ejemplo siguiente, xsteel@3 se ha definido como el valor:

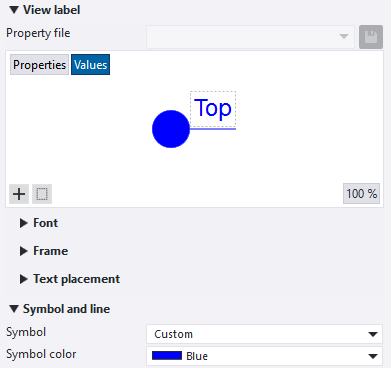

Las propiedades de etiqueta de vista se han definido del siguiente modo:
Esta opción avanzada es específica del modelo y la configuración se guarda en la base de datos de opciones.
