XS_DRAWING_SOLID_MERGE_TOLERANCE
Categoría en el cuadro de diálogo Opciones avanzadas: Vistas dibujo
Utilice esta opción avanzada para definir el límite que determina si algunos objetos de una unidad de colada se combinan en la vista de dibujo. Especifique el valor en milímetros. El valor por defecto es 6.0.
Esta opción avanzada es específica de la función. Cuando el tipo SYSTEM(ROLE) está en uso, se usa el valor por defecto. Cuando el tipo MODEL(ROLE) o DRAWING(ROLE) está en uso, puede cambiar el valor, que es entonces el mismo para todos los usuarios del modelo actual.
Ejemplo

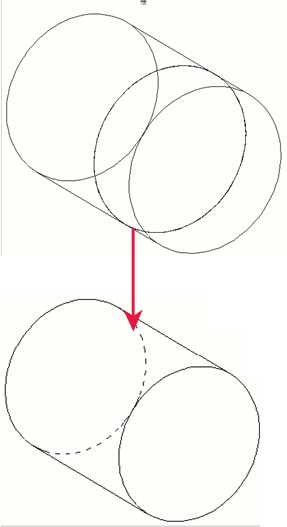

El ejemplo siguiente muestra el resultado de la combinación de las partes.

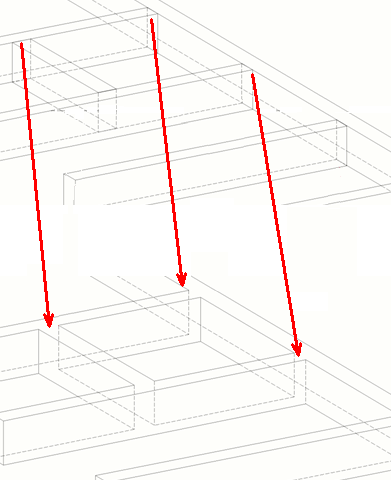

En el siguiente ejemplo, los segmentos innecesarios de las partes curvadas que se encuentran una encima de la otra se eliminan.
