Configuraciones de empresa para administradores

Las configuraciones a nivel de empresa son principalmente configuraciones que se usan en la empresa para todos los proyectos. Se configuran usando XS_SYSTEM y XS_FIRM.

En el caso de una empresa grande con filiales, las configuraciones se pueden usar del siguiente modo:

XS_SYSTEM puede contener varias rutas, e indica las configuraciones generales de la empresa. Por ejemplo, pueden ser el logotipo de la empresa, informes, configuraciones de impresora, configuraciones de dibujo o cuadros. Son opciones que cambian poco y se guardan en un servidor a disposición de todos los usuarios. Por ejemplo, si se actualiza el logotipo de la empresa, solo se tiene que sustituir en un único lugar.
XS_FIRM indica la carpeta de empresa que ha configurado la empresa o una filial. La carpeta contiene todas las configuraciones de empresa que se utilizan en una oficina concreta. Por ejemplo, pueden ser logotipos, configuraciones de dibujo, cuadros, informes o configuraciones de impresora. La carpeta de empresa también puede tener subcarpetas definidas por el usuario para almacenar archivos de propiedades.
XS_PROJECT indica la carpeta de proyecto. La carpeta contiene configuraciones de proyecto, como logotipos para contratistas y fabricantes, o configuraciones de dibujo. La carpeta de proyecto también puede tener subcarpetas definidas por el usuario para almacenar archivos de propiedades específicos del proyecto.

Para obtener más información sobre el orden de búsqueda en carpetas, consulte Orden de búsqueda en carpetas.

También puede utilizar colecciones específicas de empresa en Tekla Warehouse online o sin conexión en su propia red. Consulte Iniciación a Tekla Warehouse para obtener más información.

El acceso a las colecciones sin conexión se gestiona con derechos de carpeta en su red, y en el nivel de colección en el archivo collections.json del ordenador de cada usuario.

 "collections"
"\\\\server-A\\company\\Tekla Structures collection"

El archivo collections.json se puede compartir con determinadas usuarios copiándolo en la carpeta C:\Users\Public\Documents\Tekla\Tekla Warehouse\.

Personalización de plantillas de modelo

Puede guardar un modelo con configuraciones personalizadas y utilizarlo como plantilla al crear nuevos modelos. El uso de plantillas de modelo puede ser útil si su empresa tiene diferentes tipos de proyectos, por ejemplo, aparcamientos, edificios de oficinas, puentes e industrias.

Para crear una plantilla de modelo, consulte Crear plantillas de modelo.

Por defecto, la carpeta de las plantillas de modelo se encuentra en la carpeta de su entorno, en ..ProgramData\Trimble\Tekla Structures\<version>\environments\<your environment>\. La ubicación de carpeta exacta puede variar según el entorno y la función. Para definir una ubicación diferente, use la opción avanzada XS_MODEL_TEMPLATE_DIRECTORY.

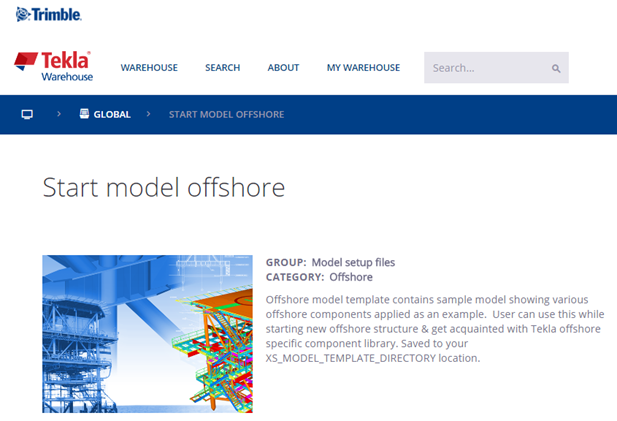

Puede descargar, compartir y guardar plantillas de modelo en Tekla Warehouse. Esta imagen muestra un ejemplo de una plantilla de modelo en Tekla Warehouse.

El botón Insertar en modelo en Tekla Warehouse instala la plantilla de modelo directamente en la carpeta definida por XS_MODEL_TEMPLATE_DIRECTORY. Puede utilizar inmediatamente la plantilla al crear un modelo nuevo.

Actualizar plantillas de modelo

Al actualizar Tekla Structures, le recomendamos que actualice sus plantillas de modelo.

Cree un nuevo modelo utilizando una plantilla de modelo existente.
Asigne al modelo el mismo nombre que en la versión anterior de Tekla Structures.
Abra una vista 3D.
En el menú Archivo, haga clic en Verificar y corregir > Verificar modelo.
En la pestaña Vista, haga clic en Captura pantalla > Vista en miniatura proyecto para crear una vista en miniatura del proyecto o añada una imagen personalizada denominada thumbnail.png en la carpeta de modelo.

El tamaño preferido de la imagen es de 120 x 74 píxeles.
En el menú Archivo, haga clic en Guardar como > Guardar.

Si no lo hace, puede aparecer un mensaje de advertencia sobre que el modelo se ha creado con una versión anterior.
En el menú Archivo, haga clic en Guardar como > Guardar como plantilla modelo.
Actualice el contenido de la plantilla de modelo.
1. Seleccione las bases de datos, cuadros de dibujo, cuadros de informe y sub-carpetas del modelo que desee incluir en la plantilla de modelo.
2. Elimine manualmente todos los archivos *.db (archivos de base de datos de entorno, base de datos de opciones) de la carpeta del modelo.

  No elimine los archivos db.idrm y xslib.idrm. Son parte del modelo.
3. Haga clic en OK.
Los archivos *.bak, *.log y xs_user se eliminan automáticamente de la carpeta del modelo.

La plantilla de modelo se guarda en la ubicación definida por XS_MODEL_TEMPLATE_DIRECTORY.

Ahora tiene una imagen de muestra para su plantilla de modelo. La base de datos Aplicaciones y componentes ahora también está en orden y es fácil de utilizar.

Personalización de informes y dibujos

Si su empresa ya tiene cuadros gráficos en formato DXF, DWG o DGN, puede convertirlos a cuadros de Tekla Structures.

Consulte la información sobre los archivos de AutoCAD y MicroStation en la Template Editor User's Guide para obtener instrucciones detalladas.

Consulte Template Editor User's Guide, Informes y Cuadros para obtener información sobre cómo crear sus propios cuadros e informes.

Crear plantillas de clonación para dibujos

Crear plantillas de clonación para dibujos le permite usar dibujos existentes como base para crear nuevos dibujos de partes, conjuntos o unidades de colada similares. Solo tendrá que modificar las partes del dibujo clonado que difieran del dibujo original.

Considere usar la clonación de dibujos cuando:

Haya varias partes, conjuntos o unidades de colada similares en el modelo.
Necesite producir dibujos de parte, conjunto o unidad de colada de partes, conjuntos o unidades de colada similares.
Los dibujos necesiten mucha edición manual.

Por ejemplo, puede crear un dibujo para una cercha, editar el dibujo y, a continuación, clonarlo para cerchas similares. Solo necesita modificar los dibujos clonados en los puntos donde las cerchas difieren.

El dibujo clonado puede contener más partes que el original. Las propiedades de parte, marcas, notas asociativas y objetos de texto relacionados se clonan a partir de una parte similar del dibujo original.

Puede clonar dibujos utilizando plantillas de la Base de Datos Dibujos Maestros. Una plantilla de clonación de la Base de Datos Dibujos Maestros también se puede usar en otros modelos. Puede usar plantillas de clonación en proyectos que tengan el mismo tipo de dibujos.

En Gestión documentos, seleccione un dibujo.
Haga clic con el botón derecho, seleccione Añadir a Base de datos de dibujos maestros y, a continuación, rellene las propiedades necesarias.

La plantilla de clonación se puede encontrar en Plantillas de clonación en la Base de Datos Dibujos Maestros. Para usar plantillas de clonación en otros modelos, abra la Base de Datos Dibujos Maestros en el modelo, haga clic en el botón de la barra de herramientas y añada el modelo en el que se han guardado las plantillas.

Consulte Crear dibujos en Base de Datos Dibujos Maestros para obtener más información sobre la Base de Datos Dibujos Maestros y las plantillas de clonación.
