Atributos de cuadro definidos por el usuario

Los atributos de cuadro definidos por el usuario están definidos en el fichero contentattributes_userdefined.lst. Por defecto, este archivo incluye la mayoría de los atributos definidos por el usuario que están visibles en las propiedades de las partes.

Para usar sus propios atributos en cuadros e informes, haga una copia del archivo, cámbiele el nombre adecuadamente y añada los atributos necesarios a ese archivo.

El fichero contentattributes_userdefined.lst está dividido en dos secciones:

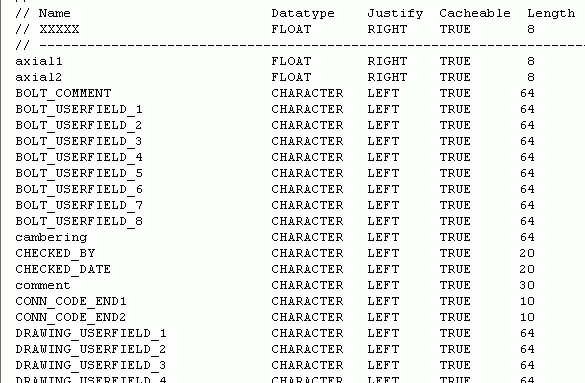

Una lista de nombres de atributos y configuraciones por defecto:
Una lista de atributos asignados a los tipos de contenido:

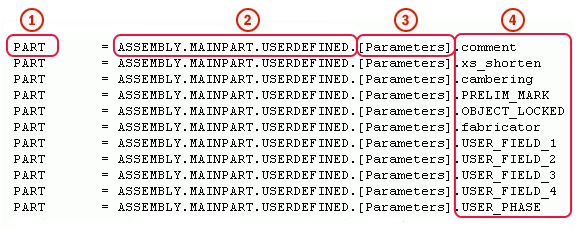

1. El tipo de contenido de la fila en el Editor Cuadros
2. La jerarquía de atributos en el Editor Cuadros
3. Comentarios personalizables, como el nombre de pestaña en el cuadro de diálogo de atributos definidos por el usuario.
4. El nombre del atributo definido por el usuario debe ser el mismo que en el archivo objects.inp.

Ejemplo: Añadir atributos de cuadro definidos por el usuario al Editor Cuadros

En este ejemplo se muestra cómo añadir sus propios atributos definidos por el usuario al árbol de atributos en Editor Cuadros.

Antes de empezar, añada su atributo definido por el usuario al archivo objects.inp. Por ejemplo, puede añadir un atributo denominado MY_ATTRIBUTE a las propiedades definidas por el usuario de los dibujos.

Abra el fichero contentattributes_userdefined.lst en un editor de texto.

Este archivo se puede encontrar en la carpeta \bin\applications\Tekla\Tools\TplEd\settings de la carpeta de instalación de Tekla Structures.
Guarde el fichero con el nombre adecuado, por ejemplo MY_contentattributes_userdefined.lst, en la misma carpeta.
Añada MY_ATTRIBUTE a la lista de nombres de atributos y defina la configuración de la siguiente manera:
Añada MY_ATTRIBUTE a la lista de atributos asignados a los tipos de contenido.

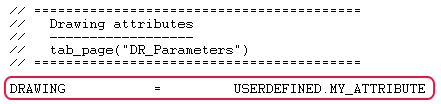

Seleccione el tipo de contenido según el objeto al que está asociado al atributo en el archivo objects.inp. En este ejemplo, el tipo de contenido es DRAWING. Añada el atributo en el formato USERDEFINED.<ATTRIBUTE_NAME>.
Guarde los cambios.
Abra el fichero contentattributes.lst en un editor de texto.
Añada la siguiente línea en el archivo:

[INCLUDE MY_contentattributes_userdefined.lst]
Guarde los cambios.

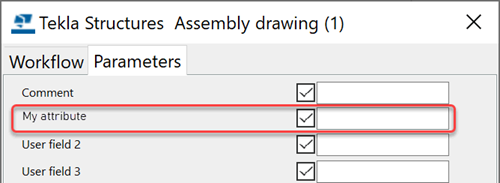

El atributo se muestra en el árbol de atributos en el Editor de Cuadros, dentro de DRAWING > USERDEFINED:

Añadir comentarios a los atributos de cuadro definidos por el usuario

Puede añadir sus propios comentarios a los atributos definidos por el usuario en el árbol de atributos del Editor Cuadros.

Abra su copia del fichero contentattributes_userdefined.lst.

Por ejemplo, MY_contentattributes_userdefined.lst. No modifique el fichero contentattributes_userdefined.lst original.
Desplácese hacia abajo hasta la lista de atributos asignados a los tipos de contenido.
Añada el comentario entre comillas después del nombre de atributo.

Por ejemplo,
Guarde los cambios.

El comentario que ha añadido se muestra en el árbol de atributos del Editor Cuadros:

Añadir una jerarquía a los atributos de cuadro definidos por el usuario

Puede añadir su propia jerarquía al árbol de atributos del Editor de Cuadros.

Aviso:

Los atributos definidos por el usuario distinguen mayúsculas de minúsculas. Asegúrese de introducir el nombre del atributo haciendo un uso correcto de las mayúsculas y minúsculas.

Abra su copia del fichero contentattributes_userdefined.lst.

Por ejemplo, MY_contentattributes_userdefined.lst. No modifique el fichero contentattributes_userdefined.lst original.
Desplácese hacia abajo hasta la lista de atributos asignados a los tipos de contenido.
Defina la jerarquía dentro de corchetes, entre USERDEFINED. y el nombre del atributo.

Por ejemplo,

Nota:
Asegúrese de incluir los puntos después de los corchetes y entre jerarquías.
Guarde los cambios.

En el árbol de atributos se muestra la nueva jerarquía:
