Seleccionar los objetos a incluir en un informe utilizando los GUID

Puede seleccionar los objetos que desea incluir en los informes utilizando sus GUID (identificadores únicos globales).

Cree un cuadro que se usará para crear el informe en Editor Cuadros:
1. En Tekla Structures, en el menú Archivo, haga clic en Editores > Editor Cuadros.
2. En Editor Cuadros, haga clic en Archivo > Nuevo.
3. Seleccione Cuadro de texto y haga clic en OK.
4. Añada una fila para el GUID.
  - Haga clic en Insertar > Componente > Fila

    Seleccione un tipo de contenido para la fila y haga clic en OK.
  - Haga clic en Insertar > Texto y, a continuación, escriba el texto guid:, Guid: o GUID:. Haga clic en OK.

    Esto permite seleccionar los objetos del modelo.
  - Haga clic en Insertar > Campo de Valor. Haga clic en un punto para definir la ubicación del campo dentro de la fila. Aparecerá el cuadro de diálogo Seleccionar Atributo solicitándole que seleccione un atributo para el campo de valor.

    Seleccione el atributo GUID y haga clic en OK.
5. Añada el resto de filas necesarias en el cuadro.
6. Haga clic en Archivo > Grabar Como.

  Introduzca un nombre para el cuadro y busque la carpeta que se ha definido de los cuadros para la opción avanzada XS_TEMPLATE_DIRECTORY. Utilice la extensión de nombre de archivo .rpt.
Cree un informe basado en el cuadro de informe que ha guardado.
1. En la pestaña Dibujos e informes, haga clic en Informes.
2. Seleccione en la lista el cuadro de informe que ha creado.
3. Haga clic en Todas las partes.

  Tekla Structures muestra el informe.
Haga clic en una fila que contenga un número GUID en el informe.

Tekla Structures selecciona el objeto correspondiente en la vista del modelo activa.

Mostrar el contenido del informe en las celdas correctas

Puede asociar Tekla Structures para que abra los informes de un determinado tipo en Microsoft Excel. Al abrir estos informes en Microsoft Excel, puede que las filas del cuadro de informe no se dividan correctamente en celdas. Para corregir este problema, puede añadir tabulaciones entre las celdas.

Abra un cuadro de informe en Editor Cuadros.

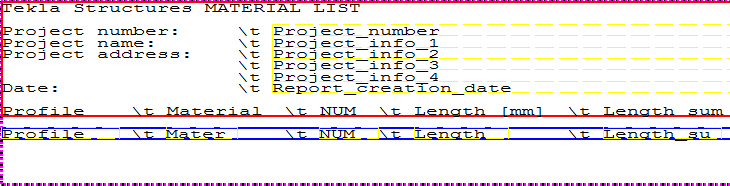

Añada \t entre los campos de texto y valor. Por ejemplo,
Guarde el informe.

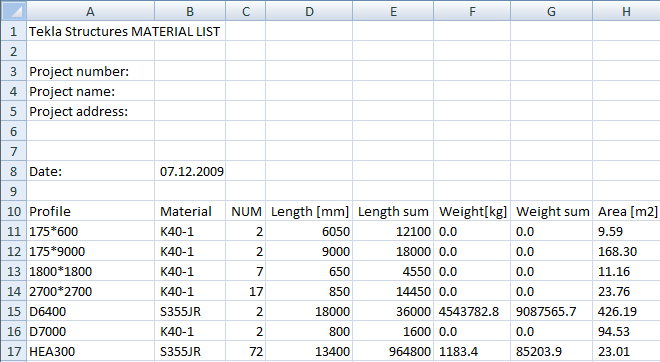

La salida en Microsoft Excel:

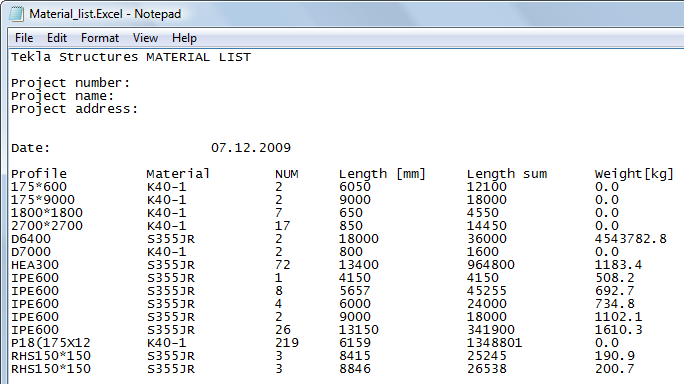

La salida en un editor de texto:

Tip:

Como alternativa, puede usar una coma o un punto y coma como delimitador entre los campos de texto. Sin embargo, el delimitador por defecto puede variar en función de los usuarios, y puede que la salida no sea legible en todos los editores de texto.

Agregar separador de celdas en informes de Excel

Su instalación de Tekla Structures contiene informes que se pueden abrir en Microsoft Excel. Estos informes tienen la extensión de archivo *.csv.rpt.

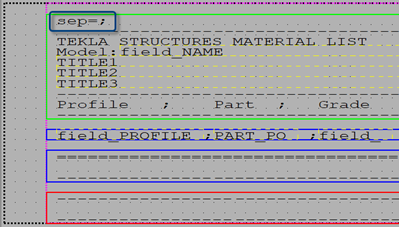

Si tiene sus propios informes de Excel en Tekla Structures con la extensión de archivo *.csv.rpt, puede añadir el texto sep=; en la fila de encabezado de página de los cuadros de informes. Esto obliga a Microsoft Excel a abrir el archivo utilizando el carácter ; como separador de celdas, y garantiza que las celdas se separen correctamente en Microsoft Excel. El carácter ";" se reconoce automáticamente como separador, independientemente del idioma que utilice.

Después de esta adición, el delimitador predeterminado ya no depende de su configuración regional de Windows.
