Crear un cuadro para esquemas de plegado o imágenes de extracción

Puede usar el Editor Cuadros para crear esquemas de plegado o imágenes de extracción para armaduras y mallas plegadas, y controlar el tipo de información que se muestra en los esquemas de plegado.

En el menú Archivo, haga clic en Editores > Editor Cuadros.
Haga clic en Archivo > Nuevo.
Seleccione Cuadro gráfico y, a continuación, haga clic en OK.
Para añadir una fila nueva, haga clic en Insertar > Componente > Fila.
Seleccione ARMADURA o MALLA como el tipo de contenido de la fila.
Añada campos de valor para obtener los datos necesarios de la base de datos de Tekla Structures.
1. Haga clic en Insertar > Campo de valor.
2. Haga clic en un punto para definir la ubicación del campo dentro de la fila.

  Aparecerá el cuadro de diálogo Seleccionar Atributo y le solicita que seleccione un atributo para el campo de valor.
3. Seleccione un atributo y, a continuación, haga clic en OK.
Inserte un campo gráfico en la fila de tipo de contenido ARMADURA o MALLA.
1. Haga clic en Insertar > Campo Gráfico...
2. Haga clic y arrastre con el botón del ratón para dibujar un marco.

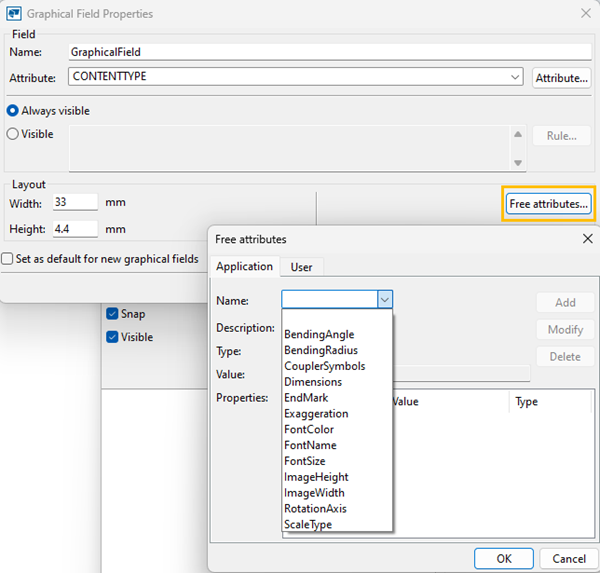

Haga doble clic en el campo gráfico para abrir el cuadro de diálogo Propiedades de Campo Gráfico.
Haga clic en Atributos libres y vaya a la pestaña Aplicación.
Seleccione los atributos de diagrama de plegado necesarios.
También puede definir los atributos de diagrama de plegado en la pestaña Usuario. Tenga en cuenta que, si el mismo atributo se define tanto como atributo de Usuario como atributo de Aplicación, el atributo Aplicación tiene prioridad.
Para obtener una lista de los atributos y los valores que se pueden utilizar para esquemas de plegado en cuadros, consulte "Atributos de esquema de plegado" a continuación.
Guarde el cuadro.

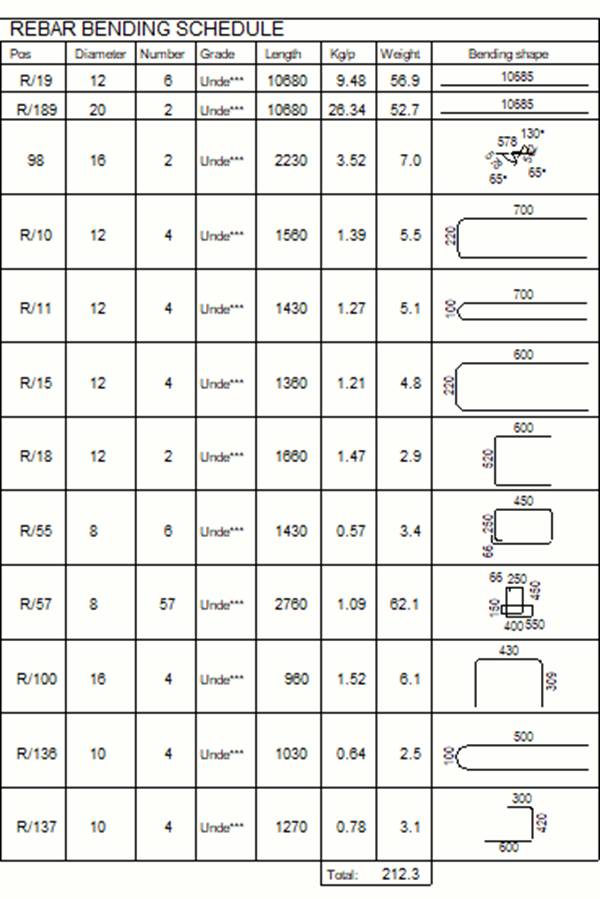

Ejemplo

Autoescalar imágenes de extracción

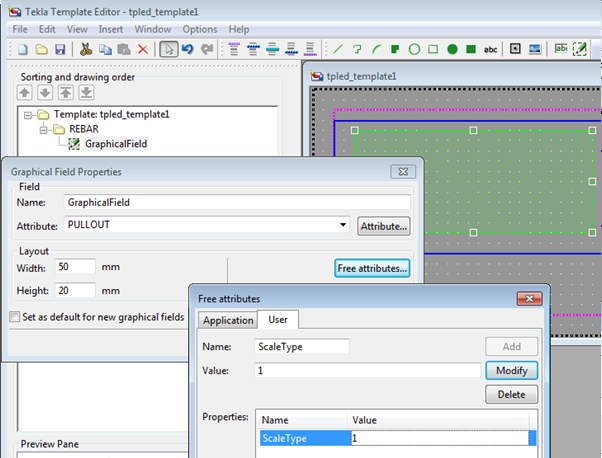

Hay un atributo libre disponible para el atributo PULLOUT en cuadros gráficos que puede usar para definir el tipo de escala. Si define el atributo libre ScaleType como 1 en la pestaña Usuario del cuadro de diálogo Atributos libres, las imágenes de extracción se escalarán para adaptarse al espacio disponible en las dimensiones X e Y. Como resultado, la forma pierde las proporciones, pero los segmentos pequeños se pueden ver más fácilmente. Tenga en cuenta que también puede definir este atributo en la pestaña Aplicación.

Una forma de plegado podría tener este aspecto si no define el atributo libre ScaleType:

La misma forma de plegado que utiliza el atributo libre ScaleType con el valor 1.

Cambiar el aspecto de las imágenes extraídas

Tekla Structures utiliza la configuración del archivo rebar_config.inp en la carpeta del sistema definida mediante la opción avanzada XS_SYSTEM para definir el aspecto de las imágenes extraídas. Por ejemplo, puede modificar los colores, las líneas, y la precisión, el formato y la unidad de las dimensiones utilizadas en imágenes extraídas. Para obtener una lista de ajustes y valores en rebar_config.inp, consulte Configuración de armaduras para dibujos (rebar_config.inp)

Atributos de esquema de plegado

En esta tabla se enumeran los atributos y valores que se pueden utilizar para los esquemas de plegado en los cuadros.


Atributo	Valor por defecto	Valores disponibles
`FontName`	`romsim`	Fuentes de cuadro disponibles
`FontSize`	`2.0`	Tamaños de fuente disponibles
`FontColor`	`1` (negro)	`1` = negro `2` = rojo `3` = verde brillante `4` = azul `5` = cian `6` = amarillo `7` = magenta `8`= marrón `9` = verde `10` = azul oscuro `11` = verde bosque `12` = naranja `13` = gris
`RotationAxis`	`2`	`0` = por vista `1` = por Z global `2` = por eje local
`ScaleType`	`0`	`0` = no `1` = sí Si define el atributo libre `ScaleType` como `1` para el atributo `PULLOUT`, las imágenes extraídas se escalarán para adaptarse al espacio disponible en las dimensiones X e Y. Como resultado, la forma pierde las proporciones, pero los segmentos pequeños se pueden ver más fácilmente.
`Exaggeration`	`1`	`0` = no `1` = sí
`EndMark`	`1`	`1` = recto `2` = media flecha `3` = flecha entera
`Dimensions`	`1`	`0` = no `1` = sí
`BendingRadius`	0	Muestra el radio de plegado en forma de diámetro del rollo de plegado. `0` = no `1` = sí
`BendingAngle`	`1`	`0` = no `1` = sí
`ImageWidth`	Anchura del campo gráfico multiplicada por 4.	Número de píxeles
`ImageHeight`	Altura del campo gráfico multiplicada por 4.	Número de píxeles
`CouplerSymbols`	`1`	Muestra símbolos de manguito y anclaje final de armadura en esquemas de plegado de armaduras. Los símbolos de manguito de armadura se mostrarán si el valor de la propiedad CouplerSymbols se ha definido como 1 y se desactivarán si se introduce 0. El valor por defecto es 1.
