Los cuadros de texto (.rpt) solo contienen texto. Se utilizan principalmente para crear informes o listados de objetos específicos de Tekla Structures, por ejemplo, listas de materiales de conjuntos de construcción.

1. En el menú Tekla Structures Archivo, haga clic en Editores > Editor cuadros.
   También puede abrir Editor cuadros desde el menú Inicio de Windows.
2. En Editor cuadros, haga clic en Archivo > Nuevo.
3. Seleccione Cuadro de texto.



   Para crear un nuevo cuadro basado en un cuadro predefinido, seleccione un archivo de la sección de cuadros predefinidos en el cuadro de diálogo Tipos de cuadro.

4. Haga clic en OK.

   Se abre un cuadro vacío en el área de trabajo del cuadro y puede comenzar a añadir contenido. Si seleccionó un cuadro predefinido, el área de trabajo contiene el contenido predefinido.



5. Defina o modifique la configuración de página de cuadro y la configuración de márgenes:
   1. Haga doble clic en el cuadro para abrir el cuadro de diálogo Propiedades de Página de Cuadro.
   2. En las áreas Salida, Área de trabajo y Márgenes, modifique lo siguiente:
      • Ancho y Altura: Establezca el valor en caracteres. La opción de usar saltos de página si se supera la altura de página está seleccionada por defecto. Si no se selecciona, no aparecen saltos de página en la salida.

        Si desea utilizar varias columnas en el cuadro, defina el ancho en consecuencia. Para obtener más información sobre cómo crear un cuadro de dos columnas, consulte ¿Cómo crear un cuadro de dos columnas?

      • Altura vista: Establezca la altura de página en caracteres para el diseño del cuadro. Esto no afecta a la salida del cuadro.

      • Márgenes: Defina los márgenes izquierdo, derecho e inferior del cuadro en caracteres.

   3. Haga clic en OK para guardar los cambios.
6. Para añadir una fila de cabecera de página en el cuadro, haga clic en Insertar > Componente > Cabecera de Página.
7. Añada las etiquetas de texto necesarias a la cabecera de página.
   1. Seleccione la cabecera de página y haga clic en el botón Texto en la barra de herramientas.
   2. Escriba el texto necesario y haga clic en OK.



   3. Elija una ubicación para el texto en la cabecera de página.
   4. Añada otras etiquetas de texto de la misma manera.
      Por ejemplo, añada una etiqueta para el nombre del informe, el número de página y la fecha, y etiquetas de cabecera de columna para la lista de partes que se colocará debajo de la cabecera de página.

   Aquí hemos añadido algunas etiquetas de texto a la cabecera, incluidas las etiquetas de cabecera de columna para la lista de partes:



8. Modifique las propiedades de texto.

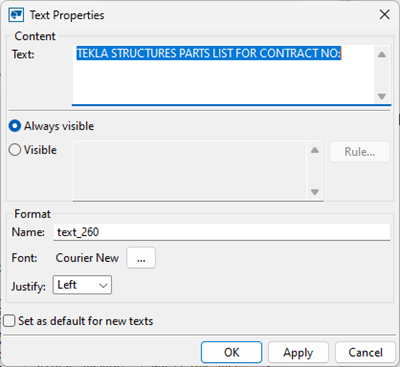

   1. Haga doble clic en una etiqueta de texto en la cabecera de página.
   2. Modifique las propiedades necesarias.


      Puede cambiar el color de un objeto de texto. Para ello, haga doble clic en un objeto de texto en el cuadro y, en las propiedades del objeto, haga clic en el botón al lado de la configuración de fuente. Luego haga clic en el cuadro de color y seleccione un color estándar o un color personalizado.



   3. Haga clic en OK.
9. Añada los campos de valor necesarios a la cabecera de página.
   Los campos de valor están ahí para extraer información del modelo e insertarla en el informe.
   1. Seleccione la cabecera de página, haga clic en Insertar > Campo de Valor y elija una ubicación para el campo de valor en la cabecera.

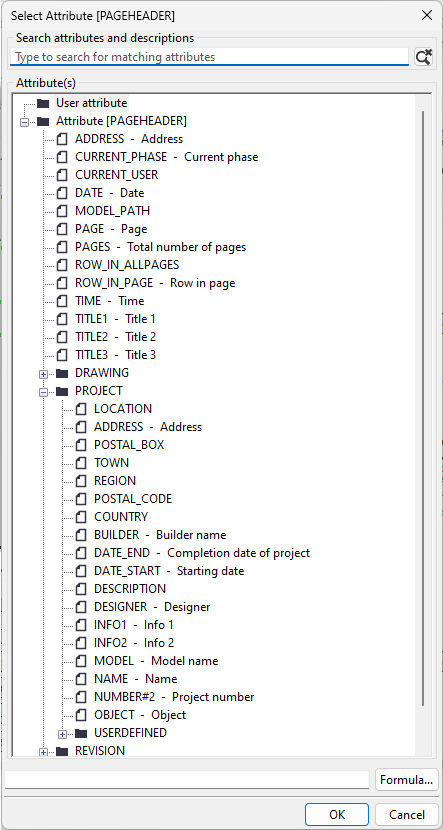

   2. Seleccione un atributo para añadir en el campo de valor de la lista de atributos disponibles.

   3. Haga clic en OK.
   4. Añada otros campos de valor de la misma manera.

   Hemos añadido algunos campos de valor y atributos a la cabecera de página: PROJECT.NUMBER, PROJECT.NAME, PAGE y DATE.


10. Modifique las propiedades de campo de valor.

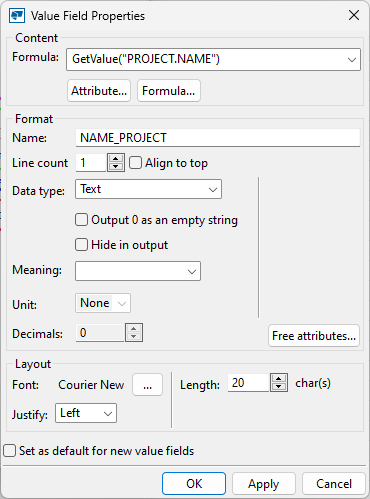

    1. Haga doble clic en un campo de valor en la cabecera de página o en el examinador de contenido de la izquierda.
    2. Modifique las propiedades de campo de valor.


       Preste atención al examinador de contenido de la izquierda mientras agrega contenido al cuadro. Le muestra los objetos de contenido añadidos y le permite seleccionar y trabajar rápidamente con los objetos de contenido. Cuando se selecciona un objeto en el examinador de contenido, el objeto también se selecciona en el cuadro.



11. Añada filas nuevas al cuadro.
    1. Haga clic en Insertar > Componente > Fila.
    2. Seleccione un tipo de contenido para la fila y haga clic en OK.

       El tipo de contenido que seleccione afecta los atributos de cuadro que puede añadir en los campos de valor. En este ejemplo, seleccionaremos PARTE.

12. Añada campos de valor para obtener los datos necesarios de la base de datos de Tekla Structures.
    1. Haga clic en Insertar > Campo de valor.
    2. Elija una ubicación para el campo de valor en la fila.

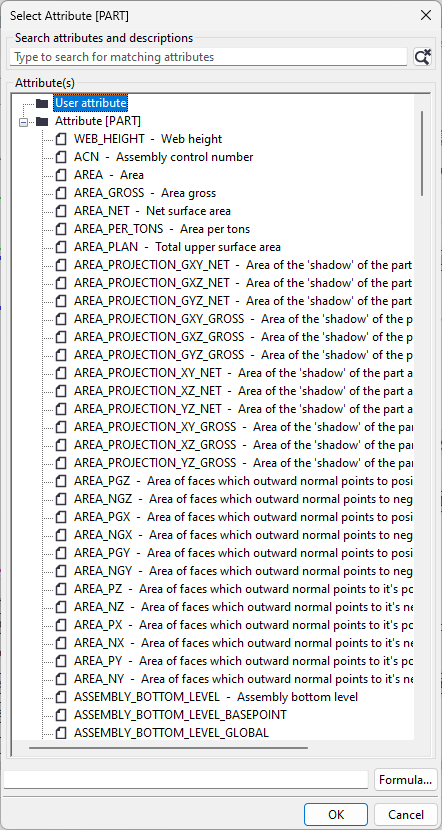

       Se muestra el cuadro de diálogo Seleccionar Atributo.



    3. Seleccione un atributo de la lista y haga clic en OK.
    4. Añada el resto de los campos de valor y atributos necesarios de la misma manera.

    Aquí hemos añadido los siguientes atributos de cuadro a la fila: PART_POS, PROFILE, NUMBER, MATERIAL, ,LENGTH, AREA y WEIGHT.


13. Para añadir un pie de página en el cuadro, haga clic en Insertar > Componente > Pie de Página.
14. Agregue las etiquetas de texto y los campos de valor necesarios al pie de página de la misma manera que los agregó al encabezado y modifique las propiedades si es necesario.

    Hemos añadido algunas etiquetas de texto y campos de valor al pie de página: NUMBER_TOTAL, AREA_TOTAL y WEIGHT_TOTAL.



15. Finalice el cuadro.

    Cuando tenga el contenido deseado en el cuadro, puede hacer que el cuadro tenga un mejor aspecto reposicionando las etiquetas y los campos de valor, recortando algunas filas o añadiendo líneas para separar las filas. El recorte elimina cualquier espacio innecesario alrededor de las filas.

    • Para recortar la fila de cabecera de página, la fila de parte o la fila de pie de página, seleccione la fila, haga clic con el botón derecho, seleccione Recortar y luego seleccione la opción de recorte deseada.
    • Arrastre las etiquetas de texto y los campos de valor para cambiarlos de posición si es necesario.
    • Añada líneas en el cuadro entre las filas. En los cuadros de texto, puede utilizar objetos de Texto para añadir líneas discontinuas (- - - - - -) entre las filas.
    Aquí está el contenido final del cuadro:



16. Guarde el cuadro.
    1. Haga clic en Archivo > Grabar como.
    2. Guarde el cuadro en la carpeta de modelo. Si también desea utilizar el cuadro en otros proyectos, guárdelo en la carpeta de cuadros definida para la opción avanzada XS_FIRM o XS_PROJECT.
    3. En el campo Nombre, introduzca un nombre para el cuadro.
    4. Haga clic en OK.

A continuación, se muestra un ejemplo del informe de lista de partes.
