Crear un bloque de título a partir de un archivo DWG

Modified: 29 Oct 2024 Tekla Structures 2025

Crear un bloque de título a partir de un archivo DWG

Puede importar un bloque de título DWG en un cuadro de dibujo de Tekla Structures. De esta manera no es necesario redibujar todo dentro de Editor cuadros.

Antes de importar un bloque de título DWG

  • En el software CAD, asegúrese de que el dibujo vectorial está en el espacio de modelo y no en el espacio de papel. Tekla Structures no lee información de hojas del espacio de papel.
  • Es posible que deba guardar el archivo CAD del bloque de título en un formato DWG anterior, preferiblemente AutoCAD2000, que elimina los gráficos proxy y es compatible con la mayoría de versiones de Tekla Structures.
  • Mueva el bloque de título a la coordenada 0,0,0.
  • Limpie el archivo DWG en el software CAD para que solo tenga el bloque de título en el archivo, nada más. Elimine también todos los textos que no necesite en el bloque de título.
  • Es posible que necesite limpiar datos adicionales del archivo DWG en el software CAD (pruebe WBLOCK, PURGE o FLATTEN sin ocultar objetos).

Importar y modificar un bloque de título DWG

  1. Para abrir Editor cuadros, en Tekla Structures, vaya al menú Archivo y seleccione Editores > Editor cuadros.
  2. En el Editor de Cuadros, haga clic en Archivo > Nuevo.
  3. Seleccione Cuadro gráfico.
  4. Haga clic en OK.

    Se abre un cuadro vacío en el área de trabajo del cuadro.

  5. Es posible que desee eliminar todas las configuraciones de margen predefinidas y ajustar el tamaño de página más adelante:
    1. Haga doble clic en el cuadro para abrir el cuadro de diálogo Propiedades de Página de Cuadro.
    2. En las áreas de Márgenes, vacíe los valores de todos los cuadros de margen.
    3. Haga clic en OK para guardar los cambios.
  6. Todos los cuadros deben crearse dentro de una fila de cuadro, así que a continuación, añada una fila en el cuadro para el bloque de título de dibujo.
    1. Haga clic en Insertar > Componente > Fila.
    2. Seleccione DIBUJO como tipo de contenido para la fila y haga clic en OK.

      El tipo de contenido que seleccione afecta los atributos de cuadro que puede añadir en los campos de valor.

  7. Seleccione Insertar > Fichero y busque el archivo DWG.
  8. Seleccione el archivo DWG del bloque de título deseado y haga clic en OK.
  9. Haga clic dentro de la fila para insertar el archivo DWG.

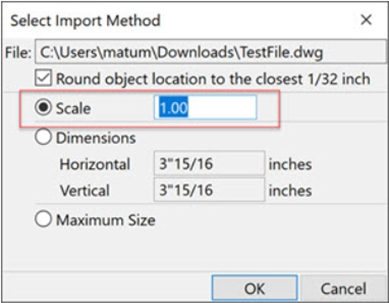

  10. En el cuadro de diálogo Seleccionar Método Importación que aparece, defina Escala en 1 y haga clic en OK.

    Este valor depende de las unidades del DWG y de Editor cuadros. Una vez insertado el DWG, puede comprobar que el tamaño sea correcto. A menudo, el valor de conversión necesario es 25.4 (el factor de conversión para milímetros y pulgadas), como se describe en el artículo Factor de escala de exportación de dibujo DWG/DXF.
  11. Una vez importado el archivo DWG, todos los elementos están agrupados por defecto. Seleccione el grupo o bloque, haga clic con el botón derecho y seleccione Desagrupar.
    Ahora puede editar o eliminar contenido del bloque de título DWG insertado.
  12. Para modificar las propiedades del texto, haga doble clic en un texto.
    El bloque de título ya contiene algunas etiquetas de texto añadidas en el software CAD y es posible que desee modificar la fuente, el color y el tamaño del texto, por ejemplo.
  13. Para extraer datos del modelo o dibujo de Tekla Structures, debe añadir los campos de valores necesarios.
    1. Seleccione Insertar > Campo de Valor y haga clic dentro de una fila para colocar el campo de valor en el cuadro.
    2. Seleccione el atributo que desee.

      Seleccione el dato que desea enlazar. Dichos datos corresponden a las propiedades del modelo o dibujo. Puede modificar las propiedades de los campos de valor haciendo doble clic en un elemento.

    3. Haga clic en OK.

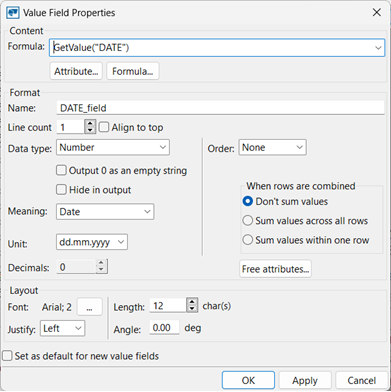

    4. Para modificar las propiedades del campo de valor, haga doble clic en el campo.

    5. Añada campos adicionales según desee.
  14. Para ajustar el tamaño del cuadro, seleccione la fila, haga clic con el botón derecho y utilice las opciones de Recortar necesarias para eliminar el exceso de espacio.
  15. Guarde el cuadro de bloque de título en la carpeta del modelo actual, carpeta de proyecto o empresa, o en la carpeta de sistema.
Ahora puede añadir el nuevo cuadro de bloque de título en las disposiciones de dibujo que desee.
