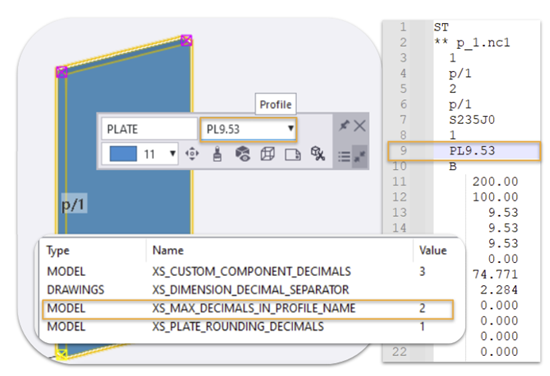

En los archivos DSTV, el nombre de perfil en la cabecera ahora incluye decimales para los perfiles de placa. La opción avanzada XS_MAX_DECIMALS_IN_PROFILE_NAME se utiliza correctamente para definir el número de decimales en la cabecera. Ahora, el espesor de placa en unidades del sistema británico se muestra correctamente en unidades métricas al realizar la conversión.

Esta mejora ya se incorporó en Tekla Structures 2024 SP6.

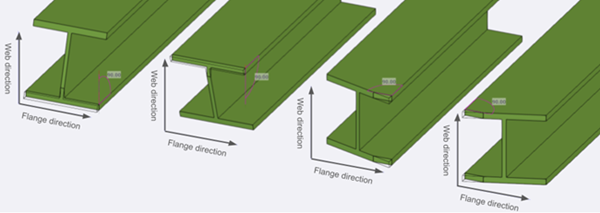

Los ángulos de corte para el inicio y el final del alma y del ala ahora están definidos por defecto en 0.00 grados cuando una de las caras de perfil exteriores relacionadas tiene un ángulo de 90 grados respecto a la dirección del perfil.

Ahora los ángulos de sierra siempre se basan en la longitud de corte más corta posible. Consulte también Standard Description for Steel Structure Pieces for the Numerical Controls.

Esta mejora ya se incorporó en Tekla Structures 2024 SP1.

A partir de Tekla Structures 2023, era posible crear agujeros roscados. Ahora también es posible escribir agujeros roscados correctamente en formato DXF y controlar la salida con algunas nuevas configuraciones en el cuadro de diálogo del Convertidor DSTV a DXF.

• Se ha añadido una nueva configuración, Dibujar agujeros roscados, en la pestaña Entorno con las siguientes opciones:

  • Tamaño agujero núcleo: Asigna y dibuja agujeros roscados utilizando la conversión de tamaño de agujero y capas.
  • Tamaño nominal: Dibuja los agujeros roscados utilizando el tamaño nominal (valor DSTV). Los agujeros roscados se asignan a las capas y los colores como se defina en la nueva pestaña Agujeros roscados.
  • No: Los agujeros roscados se ignoran y no se dibujan en la salida DSTV.

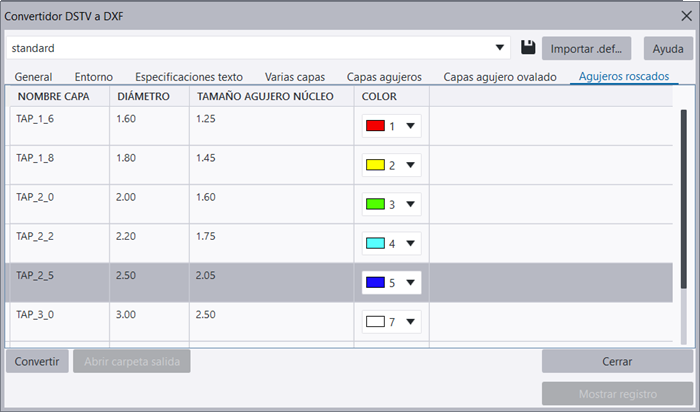

• Se ha añadido una nueva pestaña Agujeros roscados, con las siguientes configuraciones:



  • NOMBRE CAPA: define el nombre de la capa de agujeros roscados.
  • DIÁMETRO: define el diámetro del agujero tornillo para los agujeros roscados en la capa definida. Este es el tamaño que se busca y compara en el archivo CN DSTV.
  • TAMAÑO AGUJERO NÚCLEO: define el tamaño del agujero de núcleo para los agujeros roscados en la capa definida. Es el tamaño que se utiliza en la salida DXF si la opción seleccionada es Tamaño agujero núcleo para Dibujar agujeros roscados.
  • COLOR: define un color nuevo para los agujeros roscados en la capa definida.

Esta mejora ya se incorporó en Tekla Structures 2024 SP4.1.
