La interoperabilidad mejorada entre Tekla Structures y el sistema de gestión de fabricación Tekla PowerFab permite disfrutar de una cooperación fluida y sencilla entre los delineantes de acero y los fabricantes que utilizan Tekla PowerFab.

Con Tekla PowerFab Connector, ahora puede obtener rápida y fácilmente un catálogo de fabricantes actualizado, además de acabados y estados del fabricante en tiempo real desde el sistema de gestión de la fabricación.

También puede transmitir la información del modelo para los paquetes de compra, seguimiento de cambios y envío directamente al sistema de gestión de fabricación. Este flujo de trabajo colaborativo y totalmente integrado de extremo a extremo garantiza la precisión de la información que se envía.

Tekla PowerFab Connector reduce las correcciones manuales y la resolución de conflictos en la transferencia de datos, lo que minimiza el riesgo de retraso en la fabricación y entrega en la obra, el material desperdiciado y evita que se exceda el presupuesto del proyecto.

Tekla PowerFab Connector mejora la interoperabilidad entre Tekla Structures y Tekla PowerFab y transforma el proceso de comunicación y envío. Esto hacer que sea rápido, preciso y fácil de configurar y utilizar a lo largo del proyecto, desde el aprovisionamiento hasta la fabricación, incluida la gestión de cambios.

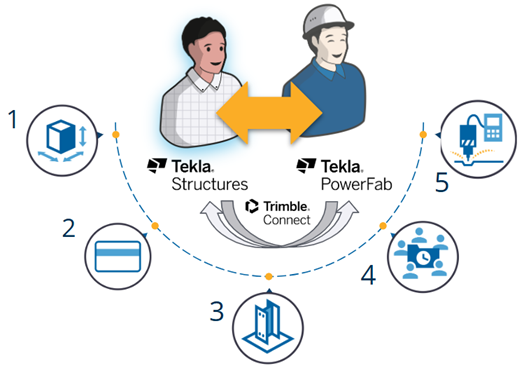

(1) Se inicia el proceso de modelado

(2) Se envía para la compra (ABM)

(3) El detallado continúa

(4) Se publican los dibujos de fabricación y otra información real

(5) Se inicia la fabricación

Ahora puede enviar datos fácilmente en cualquier fase del proyecto sin depender de la existencia de dibujos de fabricación o una numeración de partes.

Además de aportar muchas funcionalidades nuevas para facilitar un flujo de trabajo de extremo a extremo, la antigua funcionalidad de exportación a Tekla PowerFab se ha rediseñado para que admita y oriente el flujo de trabajo del proyecto real. Todas las funcionalidades del cuadro de diálogo antiguo también están presentes en el nuevo flujo de trabajo de envío mejorado exactamente cuando las necesita.

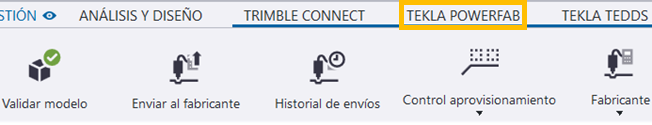

En la cinta, hay una nueva pestaña Tekla PowerFab que contiene herramientas para el flujo de trabajo colaborativo de extremo a extremo. Las herramientas ayudan al equipo del proyecto a colaborar utilizando la misma información.

El fabricante que utiliza Tekla PowerFab puede compartir su catálogo de perfiles, materiales y acabados con el delineante a través del almacenamiento en la nube. Luego, el delineante puede optar por utilizar al fabricante en un proyecto y acceder a sus datos.

Consulte Configuración fabricante.

A continuación, la nueva funcionalidad de flujo de trabajo le guiará para usar los perfiles y materiales correctos que admite el fabricante.

Antes de enviar cualquier objeto, puede validar el modelo utilizando la configuración correcta del fabricante. Puede validar el modelo manualmente, objeto por objeto, o automáticamente con la herramienta de validación.

La herramienta Validar modelo le ayuda a encontrar y corregir problemas antes de enviar nada al fabricante.

Con la herramienta, puede estar seguro de que el fabricante que utiliza Tekla PowerFab va a aceptar los perfiles, calidades, acabados o la parte que le va a enviar, y que el intercambio de datos se va a realizar sin problemas.

Consulte Validar envío Tekla PowerFab.

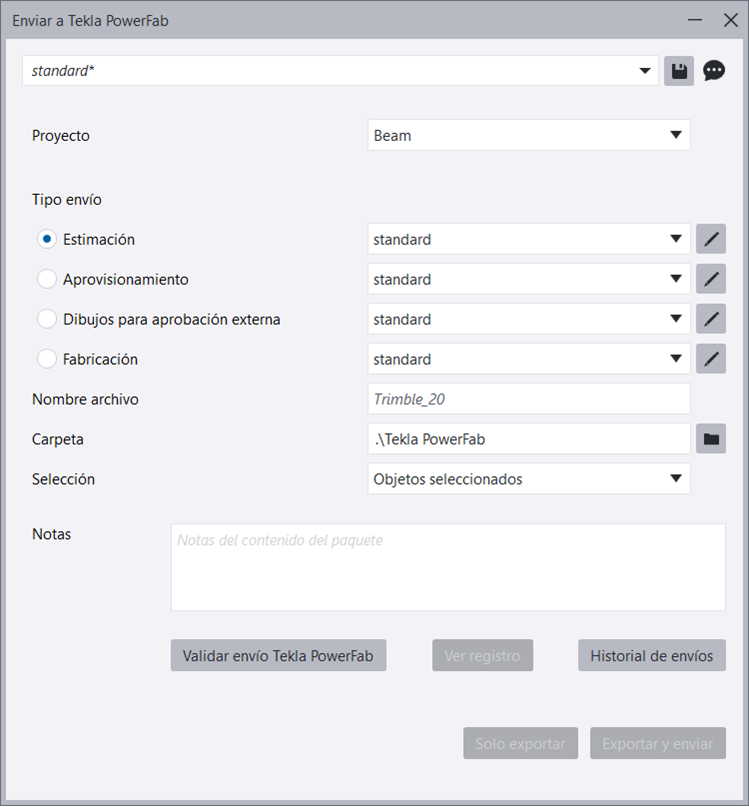

La herramienta de envío le guía cuando exporta y envía diferentes tipos de paquetes al fabricante en cualquier etapa del proyecto. Puede exportar los siguientes datos desde Tekla Structures de manera local para comprobarlos, o directamente a Tekla PowerFab para realizar la estimación, el pedido de materiales y la fabricación:

• datos IFC
• datos para el aprovisionamiento
• dibujos e información de dibujos
• datos CN

Puede exportar datos IFC al fabricante para realizar la estimación. Consulte Configuración de estimación.

Para la fase de aprovisionamiento, puede crear un paquete para el fabricante para realizar la compra de material y definir las propiedades necesarias. El formato de archivo exportado es .trb. Consulte Configuración de aprovisionamiento.

Cuando los dibujos estén listos, puede enviarlos al departamento de ingeniería para que se realice el proceso de aprobación externo. Cuando se hayan aprobado los dibujos, ya puede enviar el paquete para la fabricación. El formato de archivo exportado es .pfxt.

Consulte lo siguiente:

• Configuración de dibujos para aprobación externa
• Configuración de fabricación

Para que la colaboración y la comunicación sean fluidas, debe tener un proyecto de Trimble Connect seleccionado, al que estén conectados tanto usted como el fabricante. Posteriormente, el fabricante recibe notificaciones de sus envíos en Tekla PowerFab. Luego, el fabricante puede revisar el envío, aceptarlo o rechazarlo y enviarle notas.

Puede ver el estado actual, el contenido de todos los envíos y las notas del fabricante en Historial de envíos.

Consulte Ver historial de envíos.

Para gestionar el proceso de aprovisionamiento, tiene la nueva herramienta Control aprovisionamiento. Puede utilizarla para asignar números de pedido para los materiales que se van a comprar, lo que permite gestionar los cambios más adelante en el proyecto. La herramienta también le permite ver fácilmente si se han realizado cambios en el modelo que podrían afectar al aprovisionamiento y que hacen necesario volver a enviar un paquete para el aprovisionamiento.

También puede comprobar y realizar un seguimiento de los cambios realizados en el acero ya adquirido.

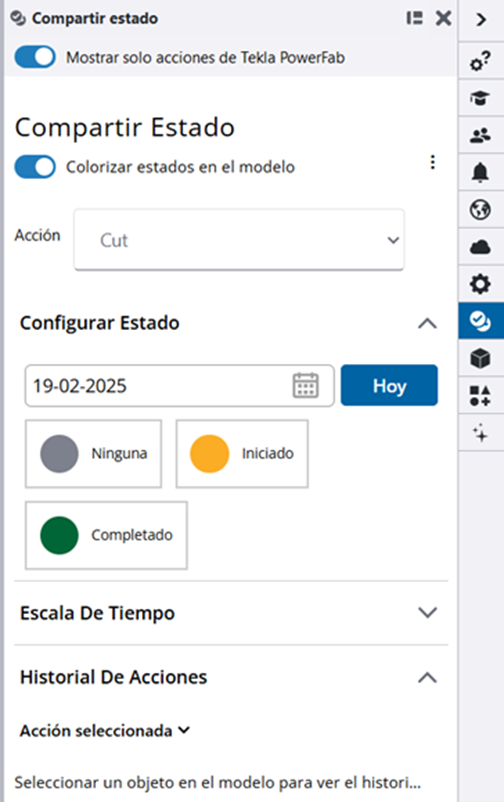

Se ha añadido el servicio Compartir estado a la pestaña de la cinta Trimble Connect para facilitar su uso y también para admitir el flujo de trabajo de Tekla PowerFab Connector.

Compartir estado tiene el conmutador Mostrar solo acciones de Tekla PowerFab para ver rápidamente el estado del fabricante.

Consulte Herramienta Compartir estado renovada.

La importación desde Tekla PowerFab sigue estando disponible como funcionalidad independiente. Consulte Importar en Tekla PowerFab. Se recomienda usar la función Compartir estado en lugar de importar los estados.
