Ahora puede crear un archivo TrimBIM (.trb) directamente en Tekla Structures y seleccionar qué conjuntos de propiedades IFC se incluirán en el archivo TrimBIM.

Puede utilizar los mismos conjuntos de propiedades IFC para realizar exportaciones TrimBIM con la misma eficacia con la que exporta archivos IFC. El cuadro de diálogo Definiciones conjunto propiedades permite añadir y modificar conjuntos de propiedades. Cuando haya creado las configuraciones del conjunto de propiedades, puede usarlas con la exportación que prefiera.

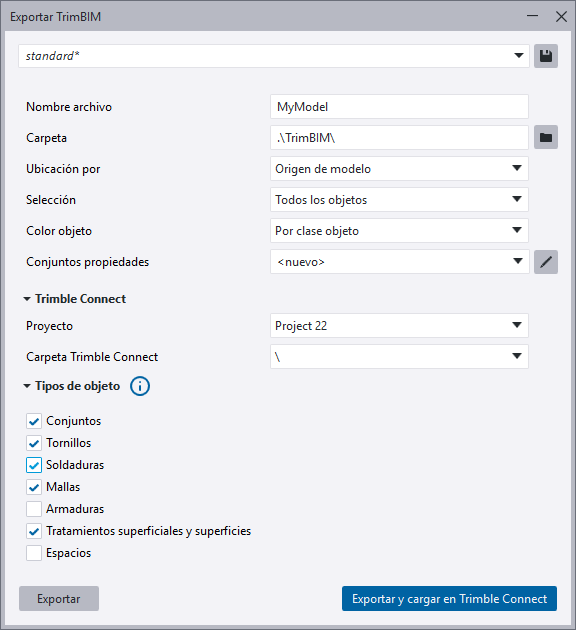

Para exportar, vaya a Archivo > Exportar > TrimBIM.

• Exporte todo el modelo o solo los objetos de modelo seleccionados.
• Seleccione los tipos de objetos incluidos en la exportación. Esto define el contenido incluido en la exportación.
• Defina dónde se almacena localmente el archivo .trb. El archivo siempre se exporta localmente y, luego, puede cargarlo en un proyecto de Trimble Connect seleccionado, dejando el archivo local en la ubicación a la que se exportó originalmente. El archivo .trb se exporta por defecto en la carpeta del modelo.

Al cargar un modelo de Tekla Structures en un proyecto de Trimble Connect como un archivo .tekla, ahora puede definir fácilmente la configuración de la carga.

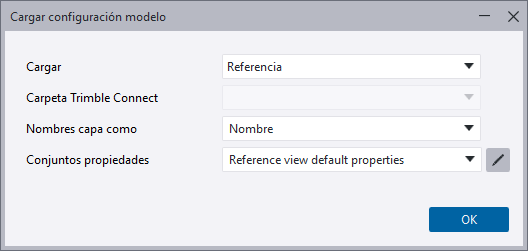

El nuevo cuadro de diálogo Cargar configuración modelo permite definir la carpeta de carga del archivo .tekla y seleccionar qué conjuntos de propiedades IFC se incluirán en la carga. Esto da flexibilidad para gestionar los datos incluidos en el archivo .tekla. Utilice los mismos conjuntos de propiedades IFC para el archivo .tekla que al exportar archivos IFC. Cuando haya creado las configuraciones del conjunto de propiedades, puede usarlas con la exportación que prefiera.

Los conjuntos de propiedades IFC sustituyen al archivo part.epr que se utilizó anteriormente.

Además, si utiliza Tekla Model Sharing, puede seleccionar la frecuencia de carga de los archivos .tekla.

Para definir la configuración para la carga de los archivos .tekla, vaya a Archivo > Trimble Connect > Cargar configuración modelo.

• Seleccione la carpeta de proyecto de Trimble Connect en la que se cargará el modelo actual como archivo .tekla. La ruta de la carpeta es, por defecto, Structural\Tekla Models.

• Si es necesario, seleccione los conjuntos de propiedades IFC que desee incluir en la carga. Puede abrir el cuadro de diálogo Definiciones conjunto propiedades, que permite añadir y modificar conjuntos de propiedades.

• Si está utilizando un modelo de Tekla Model Sharing, seleccione la frecuencia de carga del archivo .tekla. Las opciones son las siguientes:

  • Referencia (valor por defecto) = el modelo compartido se carga automáticamente en la carpeta de proyecto de Trimble Connect definida cada vez que un usuario crea una nueva referencia.

  • Escritura = el modelo compartido se carga automáticamente en la carpeta de proyecto de Trimble Connect definida después de cada escritura correcta.

  • Nunca = el modelo compartido nunca se carga en la carpeta de proyecto de Trimble Connect definida.

Estas nuevas configuraciones reemplazan a las opciones avanzadas XS_CONNECT_UPLOAD_MODEL_FOLDER y XS_UPLOAD_SHARED_MODEL_TO_CONNECT utilizadas anteriormente.

La extensión Linking documents to Trimble Connect de Tekla Warehouse ahora admite una estructura de carpetas personalizada, y puede definir una ruta de carpetas del proyecto de Trimble Connect para cada tipo de documento que se utilizará cuando se carguen los documentos en Trimble Connect.
