Numeración de secuencias de armaduras y otras mejoras en las armaduras

Con Tekla Structures 2025, puede asignar números de secuencia específicos de unidades de colada o unidades de vertido a objetos de armadura, conectar lados de conjuntos de armaduras desconectados, consultar capas de conjuntos de armaduras, crear separadores automáticamente para conjuntos de armaduras y utilizar muchas propiedades y configuraciones nuevas para conjuntos de armaduras.

Numeración secuencia armaduras

En Tekla Structures 2025, puede numerar objetos de armadura utilizando números de secuencia correlativos que comienzan a partir de 1 (o A, o cualquier otro número o letra iniciales que se especifiquen) dentro de cada unidad de colada o unidad de vertido. Este método cumple las normas del sector de muchos países y permite que los números de armadura sean más pequeños, más cortos y más fáciles de usar y leer.

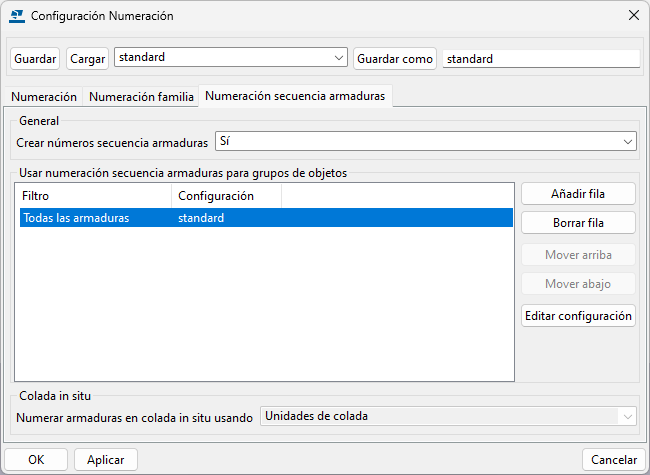

Ahora hay una nueva pestaña, Numeración secuencia armaduras en el cuadro de diálogo Configuración Numeración:

Si selecciona en la lista Crear números secuencia armaduras, Tekla Structures utilizará la configuración de numeración de secuencia para los objetos de armadura especificados la próxima vez que numere objetos del modelo. Esto simplifica el flujo de trabajo de numeración de armaduras, porque ya no es necesario usar la macro Numeración secuencia armaduras por separado y no es necesario ejecutarla antes de abrir un dibujo o crear un informe que muestre armaduras.

Tenga en cuenta que la lista Numerar armaduras en colada in situ usando solo está disponible cuando la gestión de vertidos está activada para el modelo (la opción avanzada XS_ENABLE_POUR_MANAGEMENT está definida en TRUE).

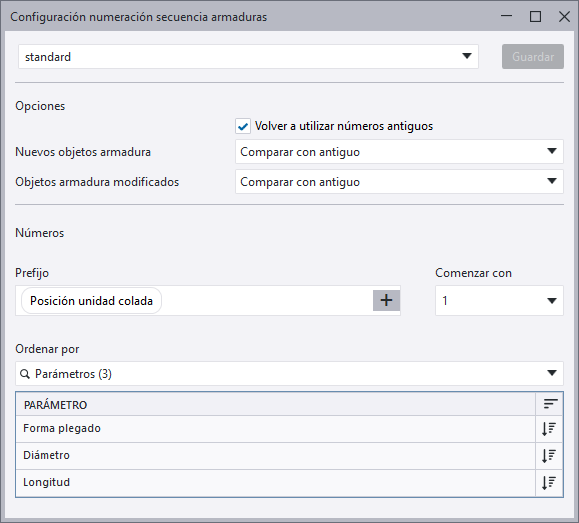

Con los filtros de selección, puede definir grupos de objetos que se numerarán utilizando números de secuencia de armaduras. Para definir la configuración de un grupo de objetos seleccionado, haga clic en Editar configuración y utilice el cuadro de diálogo Configuración numeración secuencia armaduras.

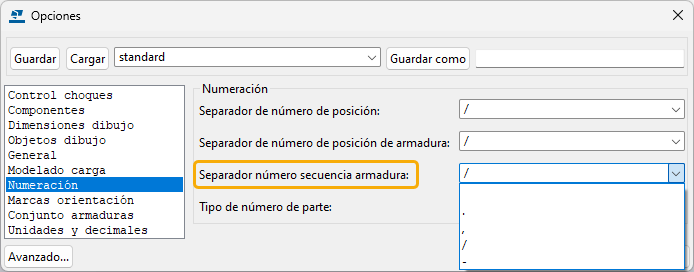

Para definir el separador predeterminado para los números de secuencia de armaduras, vaya al menú Archivo > Configuración > Opciones > Numeración. Hay una nueva lista, Separador número secuencia armadura, donde puede seleccionar punto (.), coma (,), barra (/) o guion (-) como separador por defecto.

Nuevos ADU para unidades de colada y unidades de vertido

Si es necesario utilizar caracteres iniciales de numeración de secuencias específicos (números o letras) para diferentes objetos de armadura en unidades de colada o unidades de vertido individuales, puede definir los caracteres iniciales en los atributos definidos por el usuario de la unidad de colada o la unidad de vertido en la nueva pestaña Armaduras. Existen atributos independientes para armaduras, mallas de armaduras y cordones:

  • Letra o número inicial armadura (RBR_SEQ_START_NO_R)

  • Letra o número inicial malla (RBR_SEQ_START_NO_M)

  • Número o letra inicial cordón (RBR_SEQ_START_NO_S)

Números de secuencia de armaduras en dibujos e informes

Para ver los números de secuencia de los objetos de armadura, utilice el nuevo atributo de cuadro REBAR_SEQ_POS REBAR_​SEQ_​POS en los cuadros de dibujo e informe y el nuevo elemento Posición secuencia en las marcas de armadura en los dibujos.

Los siguientes cuadros de informe, que se utilizan al visualizar las propiedades de objeto utilizando los comandos Consultar , se han actualizado para que muestren los números de secuencia de las armaduras:

  • TS_Report_Inquire_Rebar_Mesh.rpt

  • TS_Report_Inquire_Rebar_Set.rpt

  • TS_Report_Inquire_Rebar_Strand.rpt

  • TS_Report_Inquire_Reinforcement.rpt

Ahora se puede usar una nueva opción de formato, %REBAR_SEQ_POS%, con las siguientes opciones avanzadas para ver los números de secuencia de armaduras:

Mejoras en las guías de conjuntos de armaduras

Antes, el número de guías en los conjuntos de armaduras estaba limitado a dos, o a tres en estructuras curvadas. Esta restricción se ha eliminado para los conjuntos de armaduras con caras de lados, lo que permite utilizar un número ilimitado de guías.

Tekla Structures ahora crea automáticamente el número necesario de guías para los conjuntos de armaduras que cree utilizando el comando Armadura > Longitudinal.

Por ejemplo, para conjuntos de armaduras longitudinales en polivigas planas, en Tekla Structures 2025 se crea una guía en cada esquina aguda de la poliviga y tres guías en cada segmento curvado de la poliviga. Esta mejora permite reforzar fácilmente polivigas planas continuas y zapatas continuas utilizando conjuntos de armaduras.

Si desea añadir más guías a conjuntos de armaduras existentes, puede usar el comando Guía secundaria en la pestaña contextual Conjunto armaduras de la cinta.

Nota:

Los conjuntos de armaduras con superficies de lados aún están limitados a dos guías.

Ahora hay disponible una nueva propiedad, Tipo chaflán, para las guías de conjuntos de armaduras. Con las opciones de tipo de chaflán Ninguno y Punto arco, puede ajustar la forma en que las barras del conjunto de armaduras siguen las esquinas de las partes agudas y curvadas. Encontrará la propiedad Tipo chaflán en las siguientes ubicaciones:

  • En las propiedades del conjunto de armaduras en Guía primaria, que es una nueva sección del panel de propiedades

  • En las propiedades de guía secundaria en General, en el panel de propiedades

  • En la barra de herramientas contextual de las guías

Cuando la nueva propiedad de guía secundaria Heredar desplazamientos de primaria está definida en , puede utilizar desplazamientos iniciales y finales similares para las guías secundarias que para la guía primaria. Los desplazamientos se ajustan automáticamente para que las barras del conjunto de armaduras vayan en paralelo a los bordes de la parte principal.

Nueva propiedad Cerrar forma para conjuntos de armaduras

Ahora hay disponible una nueva propiedad, Cerrar forma, en las propiedades del conjunto de armaduras del panel de propiedades.

Si define Cerrar forma en , los lados de barra de los conjuntos de armaduras se conectan sobre los huecos de las caras de lado o las superficies de lado, por ejemplo, en vigas en forma de T, vigas de largueros y columnas en forma de L.

Tekla Structures alarga o acorta automáticamente los lados de barra desconectados existentes hasta las intersecciones, de modo que se crea una forma de barra continua. Normalmente, el resultado es una forma cerrada, pero también puede ser una forma abierta. La forma de barra continua también puede extenderse fuera del hormigón si la intersección de las caras de lado o superficies de lado existentes está fuera del hormigón.

La propiedad Cerrar forma no afecta a las caras de lado y superficies de lado de los conjuntos de armaduras; solo se alargan o acortan los lados de la barra. Tekla Structures no borra ni añade caras de lado o superficies de lado para que se cree automáticamente una forma de barra continua. Si desea añadir o eliminar una cara de lado o una superficie de lado, hágalo manualmente antes de seleccionar en Cerrar forma.

Consultar capas conjunto armaduras

Ahora hay disponible un nuevo comando Consultar consultar las propiedades de objeto, Capas conjunto armaduras, en la cinta y un nuevo botón en la barra de herramientas contextual para conjuntos de armaduras y para caras de lado y superficies de lado. Puede utilizar el comando para saber qué conjuntos de armaduras afectan y cuáles se ven afectados por la colocación del conjunto de armaduras seleccionado.

Mejoras en recubrimientos de hormigón para superficies de lado

Las barras de conjuntos de armaduras que se crean utilizando superficies de lado ahora respetan el recubrimiento de hormigón en todos los bordes de las partes, incluidos los cortes redondos, las aberturas, las entalladuras y los bordes cóncavos. Esto se aplica tanto a las barras rectas como a las curvadas, y funciona con modificadores de propiedad, modificadores de detalle extremo y separadores.

Configuración de la creación de cortes para conjuntos de armaduras

En el cuadro de diálogo OpcionesConfiguraciones del cuadro de diálogo Opciones, ahora puede controlar la creación automática de cortes para conjuntos de armaduras y configurar el tamaño mínimo de los cortes que se van a crear. Por defecto, todos los cortes de las partes de hormigón principales también se crean en los conjuntos de armaduras. Esto se aplica a los conjuntos de armaduras que se crean con los comandos Transversal, Longitudinal y Por cara en la pestaña Armadura.

Si desea ajustar la configuración por defecto de Creación cortes, vaya al menú Archivo > Configuración > Opciones > Conjunto armaduras > General y use la siguiente configuración:

  • En Crear cortes automáticamente, seleccione si se crean cortes en las partes principales de los conjuntos de armaduras al crearse estos.

  • En No crear cortes menores que, defina la dimensión mínima de los cortes que se crean. En los cortes redondos, esta dimensión es el diámetro, en los cortes rectangulares, es el borde más corto del corte y, en los cortes poligonales, es el borde más corto de la caja de contorno orientada a los objetos alrededor del corte.

Nueva herramienta Separador automático para conjuntos de armaduras

En Tekla Structures 2025, se ha introducido el componente de detallado Separador automático para conjuntos de armaduras. Con Separador automático, puede generar separadores de conjuntos de armaduras que dividan y empalmen barras largas en conjuntos de armaduras para que las barras no excedan la longitud de stock.

Separador automático es similar a la Herramienta Empalme Automático para grupos de armaduras. Sin embargo, Separador automático es más fácil de usar, ya que se actualiza automáticamente cuando se modifica el conjunto de armaduras dividido.

Mensajes de error mejorados para conjuntos de armaduras

Se han mejorado los mensajes de error que se muestran para los conjuntos de armaduras en la ventana Consultar objeto. En las barras de conjuntos de armaduras que no son válidas, ahora en Tekla Structures se muestra un número de error (atributo ERROR_STATUS) y una descripción del motivo por el cual la barra no es válida.

Los errores son los siguientes:

  • (1) No se puede quitar automáticamente un lado demasiado corto para el radio de plegado

  • (2) No se puede aplicar el ajuste de longitud al principio de la barra

  • (4) No se puede aplicar el ajuste de longitud al final de la barra

  • (8) No se puede aplicar quiebro a la barra

  • (16) No se puede aplicar recubrimiento, capa o desplazamientos adicionales a los lados de la barra

  • (32) No se pueden ajustar curvas suaves a la geometría de barra

  • (64) No se pueden calcular plegados para la geometría de barra

  • (128) No se pueden calcular plegados para la geometría de barra

  • (256) Propiedades de solape de separador incorrectas

  • (512) No se pueden aplicar ajustes de longitud a la barra cerrada

Tenga en cuenta que los errores 64 y 128 tienen el mismo mensaje. Son errores diferentes, pero ambos están relacionados con los cálculos de plegado de la armadura.

Otras mejoras

  • Ahora se puede usar un nuevo tipo de contenido, SIMILAR_REBAR_ASSEMBLY, en cuadros para informar sobre conjuntos de armaduras similares.

  • Anteriormente, en las marcas de armadura de los dibujos, el elemento Número mostraba un valor incorrecto para las armaduras en espiral. Ahora indica 1, ya que cada barra en espiral es una sola entidad. Esto también se ajusta a la forma en que funciona el atributo NUMBERNUMBER, NUMBER#1, NUMBER #2 en los cuadros.

    Para mostrar el número de vueltas de una barra en espiral, utilice el atributo ROUNDSROUNDS, que tiene un valor decimal.
