Ahora puede obtener una vista preliminar de los números de posición propuestos antes de aplicar los resultados de la numeración a los objetos del modelo, como partes, conjuntos y objetos de armadura. De esta manera, puede evitar tener que realizar posteriormente laboriosas investigaciones y correcciones de errores en la numeración, como el solape de números de posición. Además, es más fácil detectar cambios accidentales en objetos que ya se han entregado a una fábrica o una obra antes de asignar los números de posición.

El nuevo cuadro de diálogo Vista preliminar numeración se abre al iniciar un comando de numeración, Numerar objetos modificados o Numerar series de objetos seleccionados, desde la cinta o alguno de los comandos de Verificar y corregir > Numeración en el menú Archivo.

El cuadro de diálogo Vista preliminar numeración no se muestra si utiliza un modelo de partes estándar o si tiene seleccionado Sincronizar con modelo maestro (guardar-numeración-guardar) en el cuadro de diálogo Configuración Numeración.

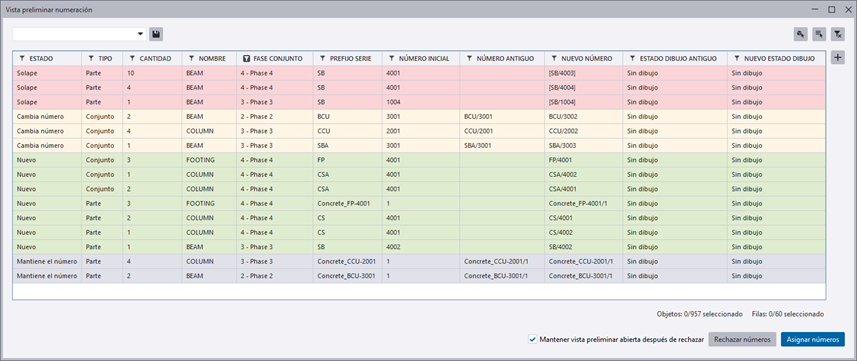

En el cuadro de diálogo Vista preliminar numeración, puede filtrar y ordenar los resultados de la numeración de varias maneras, y puede buscar objetos con números solapados que hay que corregir. Luego, puede aceptar los números propuestos o rechazarlos y volver a ajustar la configuración de numeración y el modelo de la forma necesaria.

Si rechaza los números propuestos o cancela la numeración, el modelo no se vuelve a cargar, lo que ahorra tiempo. Además, la clonación automática de dibujos solo se realiza después de aceptar los resultados de la numeración.

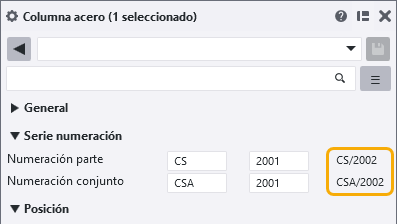

Después de la numeración, ahora puede ver los números de posición reales de las partes, conjuntos, unidades de colada y conjuntos de armaduras seleccionados en el panel de propiedades junto al prefijo de serie y número inicial. Por ejemplo,

Si tiene varios objetos con diferentes números de posición seleccionados en el modelo, se muestra el texto Varía. Además, aparece una lista con los diferentes números de posición dentro de la selección y, entre paréntesis, cuántos objetos tienen esos números de posición.

Tenga en cuenta que puede seleccionar y copiar números de posición del panel de propiedades para utilizarlos más adelante, por ejemplo, en el filtrado. Sin embargo, no puede modificar los números de posición reales en el panel de propiedades, solo los prefijos de serie y los números iniciales.

Cuando utiliza el comando Editar > Comparar > Comparar partes o Comparar conjuntos para comparar objetos del modelo, Tekla Structures muestra un informe de comparación.

El cuadro del informe de comparación TS_Report_Assembly_Comparison.rpt que se utiliza para los conjuntos se ha actualizado un poco.

Ahora hay disponible un nuevo cuadro de informe de comparación TS_Report_Part_Comparison.rpt independiente para las partes.

Si Tekla Structures se ha instalado en la carpeta ..\Program Files, estos cuadros están disponibles por defecto en la carpeta ..\ProgramData\Trimble\Tekla Structures\<version>\Environments\common\system\. Si es necesario, puede personalizar los cuadros de informe de comparación para adaptarlos a sus necesidades. Copie los cuadros a su carpeta de proyecto o empresa y luego modifique los cuadros copiados como sea necesario.

También se han mejorado los mensajes que aparecen en el informe de comparación después de utilizar el comando Comparar partes o Comparar conjuntos. Esos mensajes le proporcionan más información sobre los motivos por los que los objetos comparados son diferentes (o iguales) o están numerados de manera diferente.

Esta importante corrección se incorporó en Tekla Structures 2024 SP4.
