La funcionalidad de clonación también se ha mejorado para que se produzcan mejores resultados automáticos, lo que ayuda a mantener los dibujos de fabricación más estables durante las actualizaciones del proyecto.

Plantillas de dibujo con la mejor coincidencia para dibujos de parte (W)

Creación inteligente ahora puede sugerir las plantillas de dibujo con la mejor coincidencia también para las partes individuales seleccionadas.

Antes, la plantilla de dibujo con la mejor coincidencia solo se sugería para conjuntos y unidades de colada.

Configuraciones guardadas con la mejor coincidencia para todos los tipos de dibujos de fabricación (A, C, W)

Creación inteligente ahora puede sugerir las configuraciones de dibujo guardadas con la mejor coincidencia para partes individuales, conjuntos y unidades de colada seleccionados. Creación inteligente primero busca la plantilla de dibujo con la mejor coincidencia y, si se encuentra alguna, utiliza las configuraciones guardadas que se usaron para crear esa plantilla. Si no se encuentran, se utilizan las configuraciones guardadas que mejor coincidan en función del nombre del objeto. Si no se encuentra ninguna coincidencia mejor, se utiliza la configuración aplicada. La configuración guardada se busca en las carpetas de entorno, modelo, empresa, proyecto y empresa.

Antes, solo se sugería la plantilla de dibujo con la mejor coincidencia.

Creación rápida de dibujos utilizando los nuevos e intuitivos conmutadores de Creación inteligente

Tekla Structures 2025 proporciona una forma rápida de cambiar entre distintos métodos de creación, que pueden ser necesarios para distintos objetos de modelos y tipos de dibujos. Los métodos de creación ahora están disponibles para seleccionarlos como conmutadores en el menú de la cinta Crear dibujo fabricación y en el cuadro de diálogo Revisar creación. Ahora puede ver claramente los métodos que tiene disponibles y que ha seleccionado.

El nuevo menú de la cinta Crear dibujo fabricación con los nuevos conmutadores, el conmutador Sugerencia de plantilla está activado por defecto:

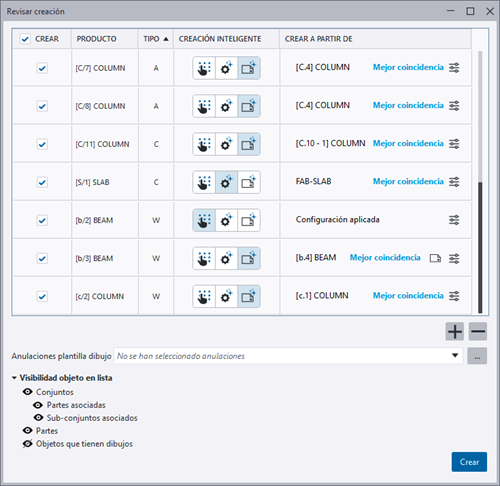

El nuevo aspecto del cuadro de diálogo Revisar creación con los nuevos conmutadores:

• Para crear dibujos, seleccione los objetos de modelo y, en el menú de la cinta Crear dibujo fabricación, active Revisar creación y seleccione el conmutador de Creación inteligente deseado. Luego, haga clic en el comando Crear dibujo fabricación. En el cuadro de diálogo Revisar creación, delimite la selección y haga clic en Crear cuando lo desee.

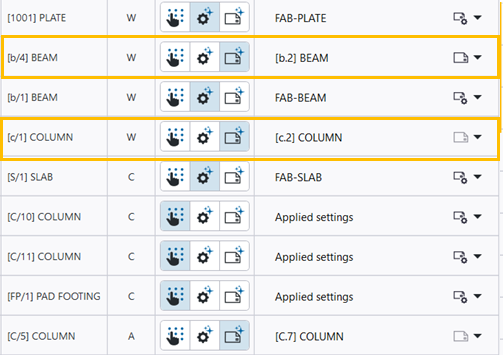

• Para cambiar el método de creación de Creación inteligente, haga clic en otro conmutador en la columna Creación inteligente. La selección de la columna Crear a partir de cambia en consecuencia y en la información mostrada se indica el método de creación seleccionado.

  Columna Creación inteligente	Columna Crear a partir de
  Sugerencia de plantilla	Template drawing name Sugerencia de plantilla busca la plantilla de dibujo con la mejor coincidencia en función de la geometría y las propiedades del producto. Esta es la opción de Creación inteligente por defecto. Cuando se ha creado un dibujo utilizando una plantilla de dibujo, la nueva columna Gestión documentos Origen clonación indica qué dibujo se ha utilizado como plantilla de dibujo.
  Sugerencia de configuración	Settings file name Sugerencia de configuración busca la plantilla de dibujo con la mejor coincidencia y, si encuentra una, utiliza la configuración guardada que se empleó para crear esa plantilla. Si no se encuentran, se utilizan las configuraciones guardadas que mejor coincidan en función del nombre del objeto.
  Selección manual	Applied settings Selección manual utiliza la configuración aplicada por defecto.

• Al principio del proyecto, cuando no hay plantillas de dibujo disponibles, puede utilizar Sugerencia de plantilla, ya que el sistema buscará automáticamente una coincidencia de configuraciones guardadas si no hay ninguna coincidencia de plantilla disponible.

  Anteriormente, Creación inteligente no podía sugerir ningún origen de creación al principio del proyecto, y había que seleccionar la configuración de origen manualmente revisando la lista de configuraciones en el cuadro de diálogo Revisar creación.

• Si no se encuentra ninguna coincidencia de plantilla de dibujo, el sistema busca automáticamente la configuración guardada con la mejor coincidencia y, si no se encuentra ninguna, se sugiere la configuración aplicada.

Tres coincidencias principales sugeridas

Creación inteligente ahora muestra hasta tres plantillas de dibujo con la mejor coincidencia y las configuraciones guardadas con la mejor coincidencia para los objetos del modelo seleccionados.

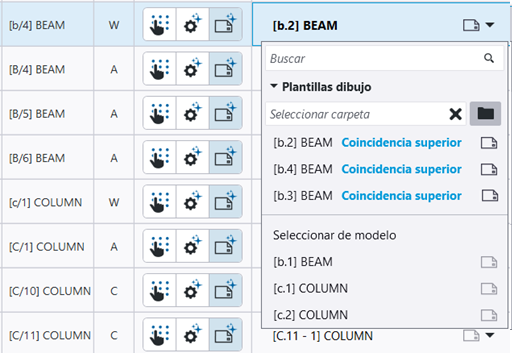

Tres plantillas de dibujo con la mejor coincidencia:

Tres configuraciones guardadas con la mejor coincidencia:

Antes, solo se sugería una plantilla de dibujo con la mejor coincidencia.

Nueva vista preliminar de plantilla de dibujo

La nueva vista preliminar de plantilla de dibujo le permite evaluar mejor cuál de las plantillas de dibujo sugeridas se ajusta mejor a sus necesidades. El requisito previo para mostrar la vista preliminar es que haya guardado una captura de pantalla del dibujo de plantilla. También se muestran las vistas preliminares de plantillas de dibujo en otros modelos, y puede obtener una vista preliminar de las plantillas de dibujo sin abrir el modelo.

• Para ver la vista preliminar, coloque el cursor sobre el icono de la plantilla de dibujo en la columna Crear a partir de.
• Para abrir la vista preliminar en la ventana de captura de pantalla, donde puede ampliar la vista preliminar, haga clic en el icono .

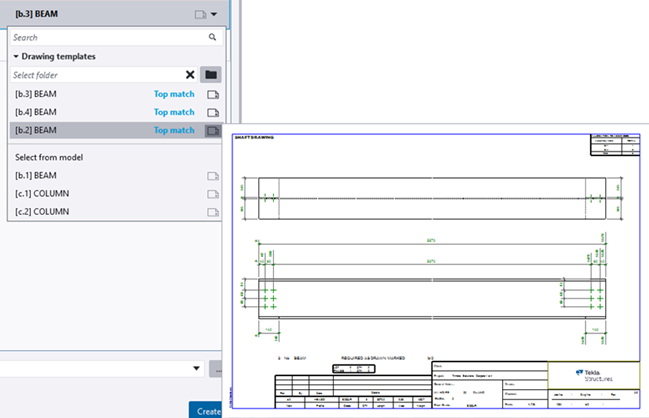

  Vista preliminar:



  Ventana de captura de pantalla:



No se puede obtener una vista preliminar de los archivos de configuración, ya que no son dibujos.

Otras mejoras del cuadro de diálogo Revisar creación

• Ahora puede añadir más objetos de modelo a la lista de objetos cuando se abre el cuadro de diálogo Revisar creación. Para ello, seleccione los objetos que desee en el modelo y haga clic en el nuevo botón Añadir objetos seleccionados. Se sugerirán inmediatamente opciones de creación de dibujos para los nuevos objetos. Para eliminar objetos de la lista de objetos, seleccione la fila de objetos y haga clic en el nuevo botón eliminar.

• En el cuadro de diálogo Revisar creación, el botón Crear ahora está desactivado si no ha seleccionado ningún objeto o si las opciones que ha seleccionado no son válidas.
• En el cuadro de diálogo Revisar creación, los objetos que ya tienen dibujos ahora tienen un icono de estado en la columna Crear y un mensaje de información que indica que el dibujo ya existe.
