Ahora puede bloquear temporalmente la dirección de modelado con la tecla Mayús al pasar el cursor sobre un punto de elección en una línea o un punto. Al soltar la tecla Mayús, se libera el bloqueo de la dirección. El bloqueo de la dirección de modelado en Tekla Structures funciona de forma similar al bloqueo de inferencia en SketchUp.

1. Ejecute un comando que requiera la elección de puntos.

   Por ejemplo, empiece a crear una viga.

2. Para bloquear la dirección del primer punto que se va a elegir, asegúrese de que el conmutador de elección Elegir puntos más cercanos (puntos en línea) está activo.

3. Pase el cursor por una posición de elección en una línea, como una línea de borde de parte, una línea de referencia de parte o una línea de malla.

4. Mantenga pulsada la tecla Mayús para bloquear la dirección de modelado.

   Mientras mantenga pulsada la tecla Mayús, la dirección estará bloqueada y cualquier punto que se pueda elegir se proyectará en la línea bloqueada.

   Puede elegir una línea o un punto:

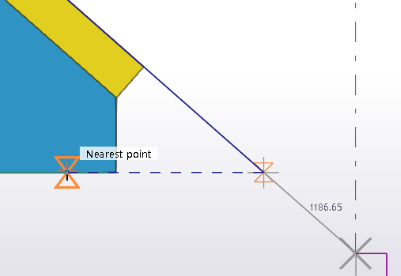

   • si elige una línea (por ejemplo, mediante el conmutador de elección Elegir puntos más cercanos (puntos en línea)), el bloqueo de la dirección extiende la línea hasta la intersección de la primera línea bloqueada.

   • si elige un punto (por ejemplo, mediante un conmutador de elección Elegir puntos extremos o Elegir puntos mitad), el punto se proyecta de forma perpendicular a la línea bloqueada.



     Se muestra un símbolo perpendicular cuando el punto de elección se proyecta perpendicularmente a la línea bloqueada.

5. Seleccione el primer punto.

6. Para bloquear la dirección del segundo punto que se va a elegir, asegúrese de que haya activo un conmutador de elección que permita elegir líneas (por ejemplo, Elegir puntos más cercanos (puntos en línea)) o puntos (por ejemplo, Elegir puntos extremos o Elegir puntos mitad).

7. Cuando aparezca el símbolo de elección, mantenga pulsada la tecla Mayús para bloquear la dirección.

8. Para seleccionar el segundo punto, elija un punto o una línea de la misma forma que se elige el primer punto.

9. Elija más puntos si es necesario.

Tenga en cuenta que el bloqueo de la dirección solo funciona en el modo de modelado, no en los dibujos. El bloqueo de la dirección no funciona con la elección numérica.
