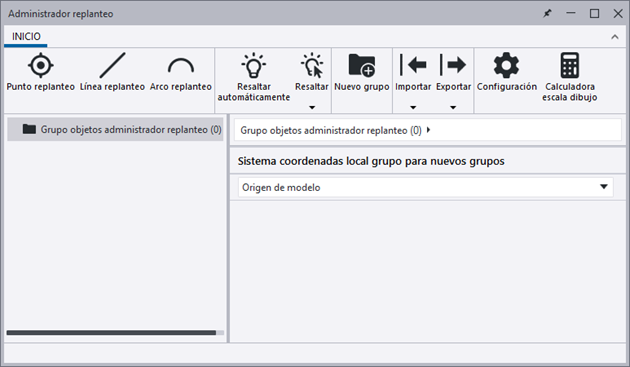

Interfaz de usuario de Administrador replanteo renovada

La interfaz de usuario de Administrador replanteo se ha renovado. La nueva interfaz de usuario tiene numerosas mejoras que le permiten personalizar la configuración para adaptarla a los requisitos de su proyecto. La interfaz de usuario de Administrador replanteo ahora ofrece una navegación sencilla, herramientas de cinta intuitivas y la gestión automática de errores, por ejemplo.

Crear puntos, líneas y arcos de replanteo

Ahora puede crear puntos de replanteo, líneas de replanteo y arcos de replanteo utilizando los comandos del cuadro de diálogo Administrador replanteo. Los botones de los comandos de la cinta Administrador replanteo abren los cuadros de diálogo en los que puede definir las propiedades.

Ahora puede definir fácilmente el tamaño por defecto de los puntos, líneas y arcos de replanteo en la configuración de Administrador replanteo. Haga clic en el botón de Administrador replanteo para abrir la configuración. Al igual que antes, también puede definir la clase y forma de los puntos, y la clase de líneas y arcos. Anteriormente, la propiedad Clase se llamaba Color en la configuración.

Funciones de agrupación mejoradas

Las funciones de agrupación mejoradas permiten organizar mejor los datos de replanteo. La limitación a 255 grupos como máximo ya se eliminó en Tekla Structures 2024 SP1.

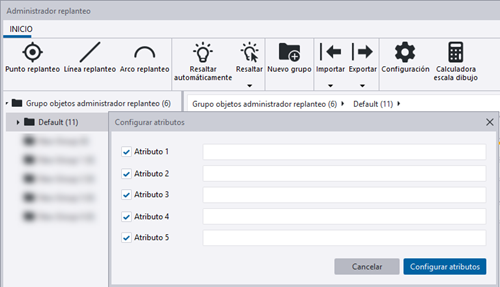

Ahora puede añadir ADU a grupos de puntos en el nuevo cuadro de diálogo Configurar atributos para facilitar la gestión y la identificación en la obra. Haga clic con el botón derecho en un grupo en Administrador replanteo para abrir el cuadro de diálogo.

Detección automática de errores

Al introducir valores, Administrador replanteo ahora muestra automáticamente una advertencia si el valor introducido no es adecuado.

Mejoras en la importación y exportación

Opciones de importación y exportación para Trimble Connect

Ahora puede utilizar los nuevos comandos de importación y exportación para transferir datos de replanteo desde y hasta Trimble Connect sin esfuerzo para compartir datos de manera fluida con archivos actualizados automáticamente. Los datos de replanteo se importan y exportan en el formato de archivo .tflx de Trimble FieldLink.

Mejoras en los cuadros de diálogo de importación y exportación

Los cuadros de diálogo de importación y exportación se han mejorado con un área de vista preliminar más amplia que facilita la visualización y verificación de los datos, especialmente cuando se trabaja con conjuntos de datos más grandes. También se ha añadido una barra de progreso para ver el estado de la importación y exportación de los datos.

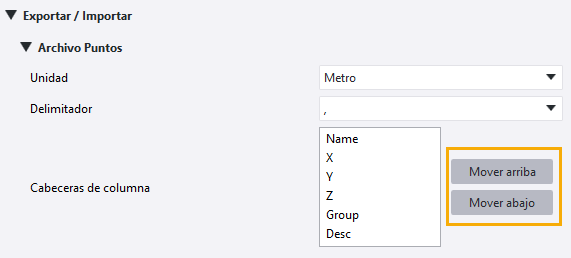

En la configuración de Administrador replanteo, ahora puede cambiar fácilmente el orden de las columnas en los cuadros de diálogo de importación y exportación.

Los cuadros de diálogo de importación y exportación ahora solo tienen pestañas que incluyen contenido. Por ejemplo, si no hay arcos de replanteo, el cuadro de diálogo no tiene una pestaña para esos arcos.

Detección de errores de importación/exportación

Ahora aparece un mensaje de error si intenta importar o exportar un archivo con el formato incorrecto.
