Con el servicio de plataforma Trimble Reality Capture, puede adjuntar nubes de puntos alojadas en un proyecto de Trimble Connect existente sin tener que almacenar archivos de nubes de puntos de gran tamaño localmente en su ordenador. El uso de nubes de puntos directamente desde la nube mejora la colaboración y la precisión del proyecto.

Cuando necesite acceder a una nube de puntos, puede activarla rápidamente en Tekla Structures y usarla.

Es necesario disponer de una licencia del servicio de plataforma Trimble Reality Capture para que el proveedor de la nube de puntos (topógrafo u otro propietario del escáner) almacene y comparta los datos de escaneado: Para transmitir las nubes de puntos desde el servicio de plataforma Trimble Reality Capture, no se requiere una licencia independiente. Es necesario tener la licencia para que el proveedor de la nube de puntos almacene y comparta los datos de escaneado en el servicio de plataforma Trimble Reality Capture. Los usuarios de Trimble Connect pueden usar el servicio de plataforma Trimble Reality Capture simplemente activando el botón en la interfaz de usuario de Trimble Connect para acceder a él. Disponen de 10 GB de almacenamiento gratuito, por lo que es fácil probarlo y, si necesitan más espacio de almacenamiento, pueden comprar una licencia.

Para obtener más información sobre el servicio, consulte Trimble Reality Capture.

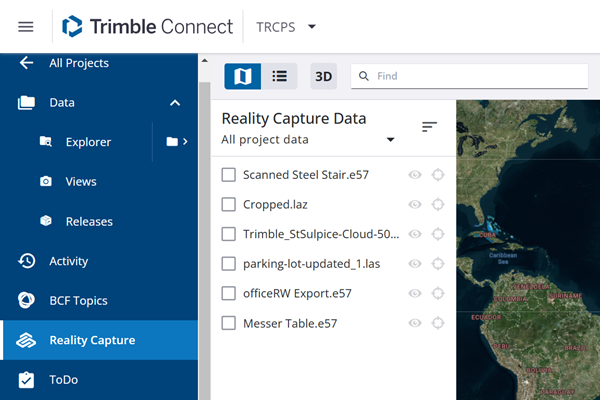

Nubes de puntos en Trimble Connect:

Cambios en el cuadro de diálogo Adjuntar nube puntos

El cuadro de diálogo Adjuntar nube puntos ha cambiado y ahora incluye pestañas propias para adjuntar nubes de puntos alojadas en un proyecto de Trimble Connect, adjuntar nubes de puntos desde la web y adjuntar nubes de puntos localmente: Trimble Connect, URL y Local.

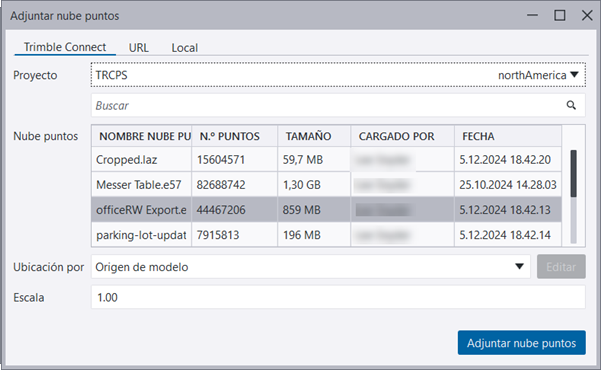

Adjunte nubes de puntos alojadas en un proyecto de Trimble Connect:

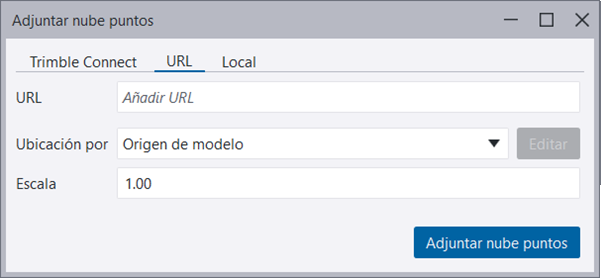

Adjuntar nubes de puntos desde la web:

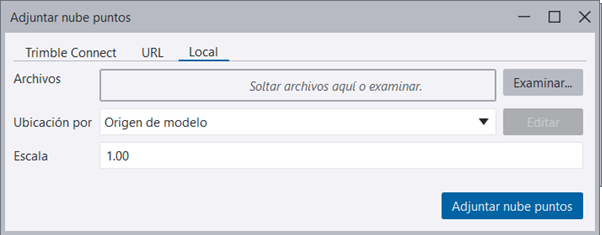

Adjuntar nubes de puntos localmente:

Adjuntar una nube de puntos desde un proyecto de Trimble Connect

• En el panel lateral de Tekla Structures, haga clic en el botón Nubes puntos y haga clic en Adjuntar. En el cuadro de diálogo Adjuntar nube puntos, en la pestaña Trimble Connect, seleccione un proyecto de Trimble Connect. Se muestra un icono de carga giratorio mientras se cargan las nubes de puntos del proyecto seleccionado. Seleccione una nube de puntos alojada en el proyecto de Trimble Connect y haga clic en Adjuntar nube puntos.
• Puede buscar cualquier proyecto de Trimble Connect que tenga nubes de puntos en el servicio sin necesidad de hacer nada específico en el modelo de Tekla Structures. También puede buscar nubes de puntos en el cuadro de diálogo Adjuntar nube puntos.
• Una vez adjuntada la nube de puntos, puede mostrarla en el modelo seleccionando la vista del modelo donde desea que aparezca y haciendo clic en el botón del ojo situado junto a la nube de puntos en el panel lateral, igual que antes.
• Una vez adjuntada la nube de puntos, esta ya no estará disponible para volver a adjuntarla en el cuadro de diálogo Adjuntar nube puntos.

Rendimiento mejorado

Ahora puede hacer zoom, desplazar y rotar modelos con archivos de nubes de puntos locales de gran tamaño mucho más rápido que antes. Esta mejora facilita el uso de nubes de puntos para crear modelos, extraer dimensiones y comprobar si existen choques.

Más fácil de usar

Ahora puede aislar más fácilmente áreas de interés en las nubes de puntos mediante la nueva función Recuadro recorte del menú Recortar de la pestaña de la cinta Vista. Para crear recuadros de recorte solo para objetos de modelo de referencia y nubes de puntos, vaya a Vista > Recortar y seleccione la casilla de verificación Recortar solo objetos referencia. Este comando también está disponible en Inicio Rápido.

Para obtener más información sobre las herramientas de recorte, consulte Crear planos recorte y recuadros recorte.
