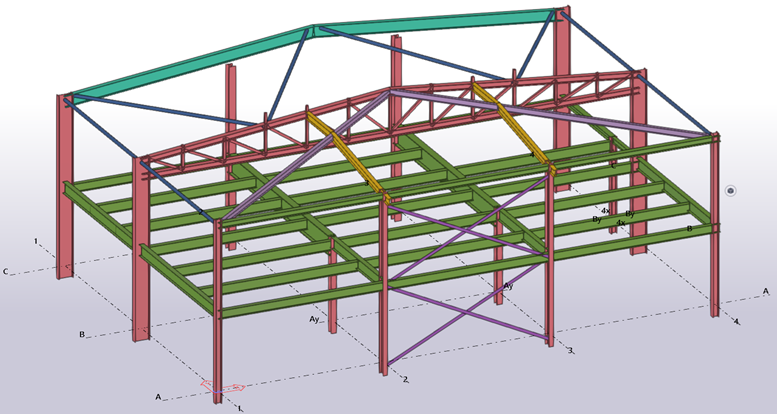

Como novedad en nuestras versiones de software de 2025, hemos introducido un nuevo enfoque para crear modelos de análisis en Tekla Structural Designer a partir de modelos que se originan en Tekla Structures. Este enfoque está dirigido específicamente a los ingenieros que utilizan Tekla Structures para el análisis y el diseño durante las primeras etapas del diseño.

La transferencia total se basa en la ubicación de las partes geométricas en Tekla Structures. La integración utiliza una transferencia basada en archivos, lo que significa que Tekla Structural Designer y Tekla Structures no tienen que estar en el mismo ordenador.

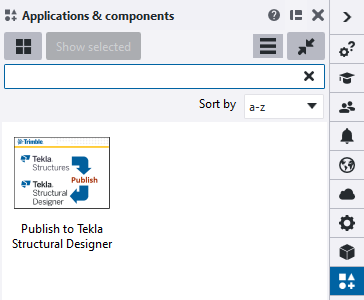

Para realizar el proceso de exportación inicial, utilice la extensión Publish to Tekla Structural Designer, que puede descargar de Tekla Warehouse.

Esta versión está centrada en estructuras de acero y abarca la integración de los miembros estructurales principales, como vigas, columnas y arriostramientos.

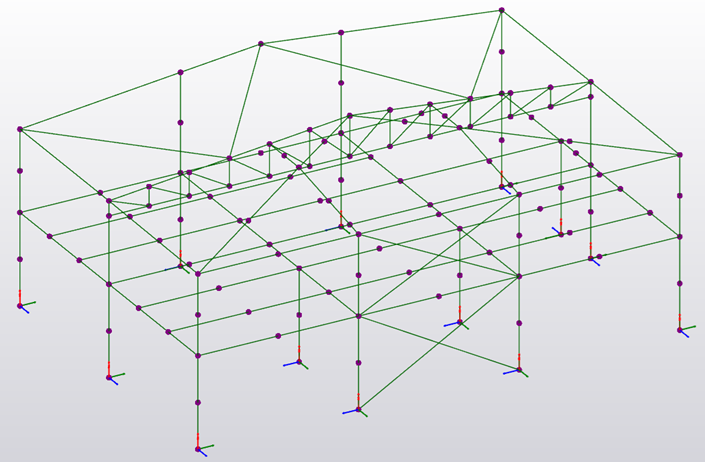

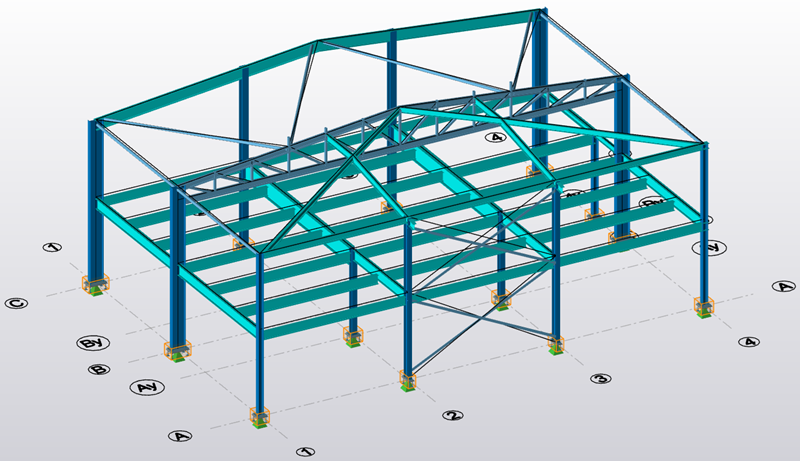

Al realizar la importación a Tekla Structural Designer, se genera el modelo de análisis para crear un modelo conectado y solucionable que está disponible para utilizarlo de inmediato. No se requiere ningún trabajo de preparación en Tekla Structures.

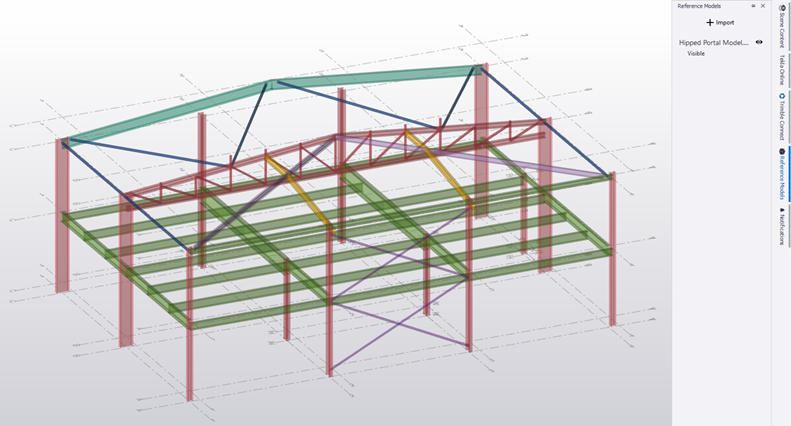

En Tekla Structural Designer, el uso de modelos de referencia permite obtener una representación visual precisa del modelo BIM. Esta representación se puede utilizar para procesos de modelado manuales, o como base de nuestro modelo de análisis y diseño generado.

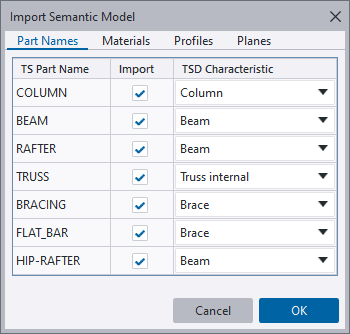

La conversión de categorías de miembros, tamaños de perfiles y calidades de materiales se realiza automáticamente. Las categorías de nombres de parte se pueden filtrar para garantizar que solo se importen partes del modelo importantes desde el punto de vista estructural. La conversión de perfiles se basa en la configuración regional y las secciones transversales geométricas. Todo esto permite realizar una transferencia rápida y precisa sin necesidad de utilizar archivos de asignación ni ningún trabajo manual.

El resultado es un proceso de integración fluido, rápido y preciso, que cumple los requisitos del ingeniero.

El análisis y el diseño se pueden realizar en Tekla Structural Designer, o el modelo de análisis generado se puede exportar utilizando enlaces nativos existentes.

Tekla Structures 2025 se ha mejorado con la capacidad de transferir la información de construcción y fabricación apropiada. Esta información se puede integrar ahora como atributos definidos por el usuario (ADU) desde Tekla Structural Designer en Tekla Structures. Esto mejora la comunicación y la experiencia de integración entre el ingeniero y el delineante.

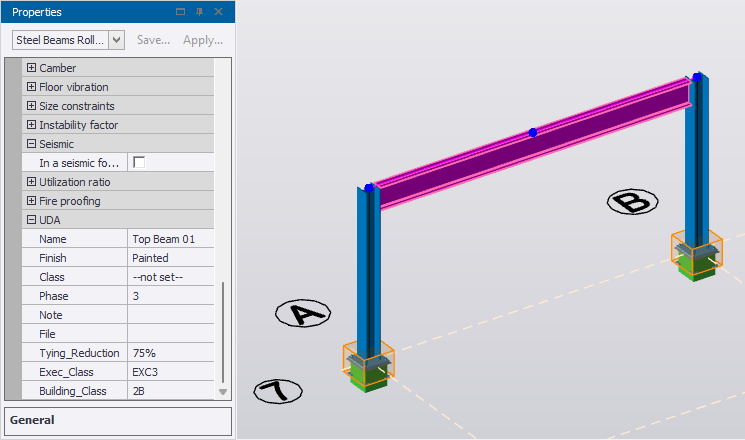

La información guardada en los atributos definidos por el usuario en Tekla Structural Designer se puede importar directamente en Tekla Structures.

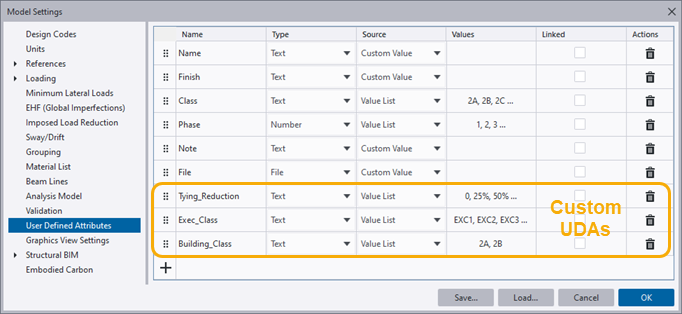

Posteriormente, la información de ADU se puede poner a disposición del modelo de construcción y fabricación. Este flujo de trabajo también incluye información de atributos generada por el usuario y es totalmente personalizable para poder adaptarla a los requisitos del modelador de Tekla Structures.

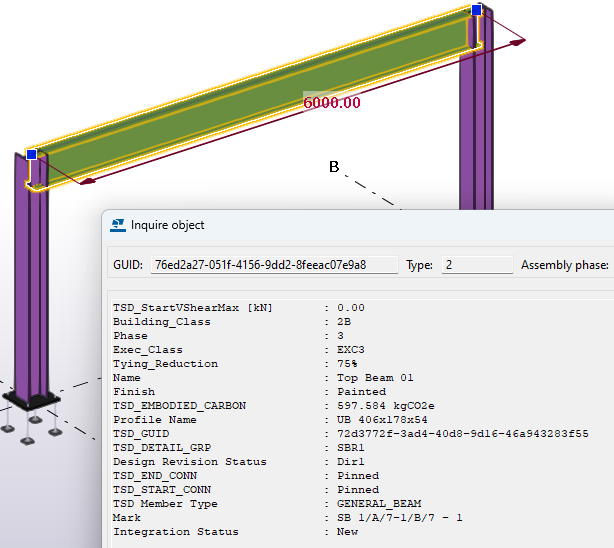

Para los ingenieros, el proceso de integración automatizado reduce la repetición manual del trabajo y es lo suficientemente flexible como para cumplir los requisitos generales de su proyecto. La información de ADU integrada se asigna automáticamente a las partes importadas y se puede ver utilizando el comando Consultar.

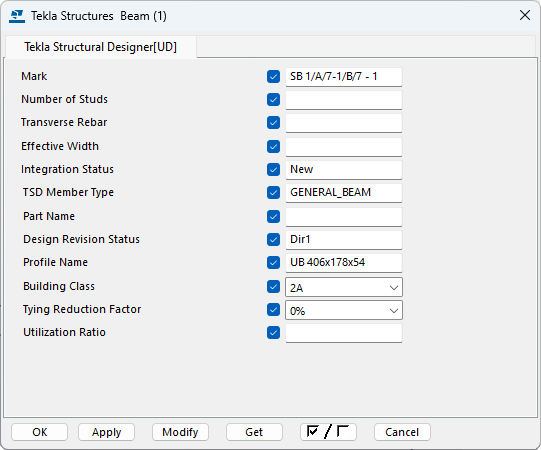

Los parámetros de atributos definidos por el usuario, como los parámetros personalizados, se pueden añadir al archivo objects.inp de Tekla Structures. Esto permite que los atributos se vean directamente en los cuadros de diálogo de propiedades de partes y que la experiencia de usuario sea flexible para el delineante.

Esta información se puede transferir a cualquier documentación creada e incluirse en las transferencias de modelos digitales según sea necesario.

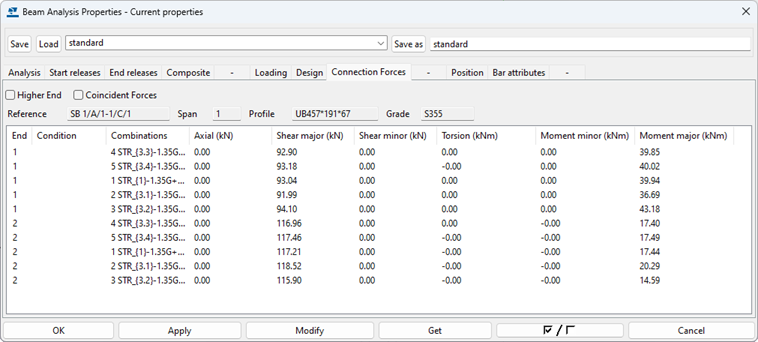

Tekla Structures 2025 se ha actualizado con algunos cambios importantes en la visualización de las fuerzas de unión. Las fuerzas de unión que se han añadido a la base de datos del modelo se pueden mostrar en la nueva pestaña Fuerzas unión o Fuerzas placa base en el cuadro de diálogo de propiedades de análisis de cada parte.

Esta funcionalidad pueden utilizarla todos los desarrolladores externos para transferir datos de fuerza del diseño al modelo de Tekla Structures, lo que evita la envoltura básica de fuerzas y un posible sobrediseño de los elementos de análisis. Se incluyen las fuerzas de unión de todas las partes integradas, que abarcan todos los casos de diseño y combinaciones. Esta mejora conduce directamente a mejores flujos de trabajo para el diseño de uniones.

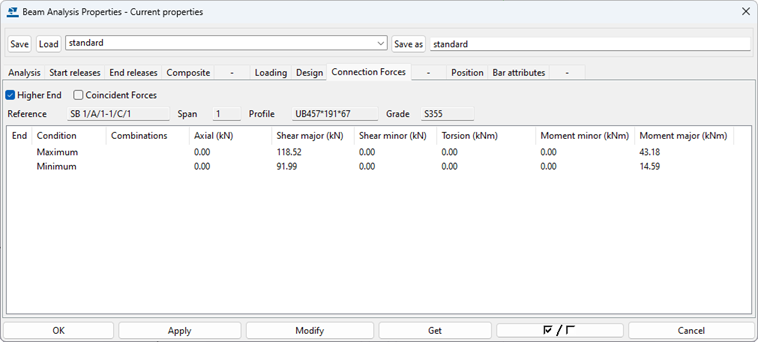

Filtre las fuerzas de unión máximas y mínimas utilizando las casillas de verificación rápidas y fáciles de usar del cuadro de diálogo de propiedades de análisis de la parte.

Este filtro se puede mejorar aún más incluyendo valores de fuerza coincidentes.

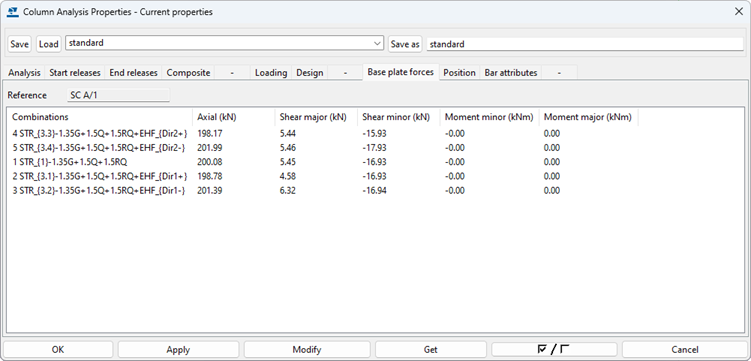

Para las partes de columna, las fuerzas de la placa base se muestran en la pestaña Fuerzas placa base, que proporciona los valores precisos necesarios para el diseño de uniones y cimentaciones.

Las fuerzas de uniones se rellenan automáticamente al importarlas de Tekla Structural Designer. La transferencia cubre todos los miembros integrados del modelo de Tekla Structural Designer y admite todas las combinaciones de cargas analizadas.

Tekla Structures comparte y almacena automáticamente datos de diseño y fuerzas de uniones por caso de diseño. Esta ventaja es importante para los delineantes en el diseño de las uniones, ya que es un único punto de verdad de toda esta información.
