Los formatos de exportación STEP y IGES amplían las posibilidades de interoperabilidad para satisfacer las necesidades de los fabricantes de barandillas y los procesos de fabricación relacionados, así como el diseño mecánico asistido por ordenador.

Puede exportar perfiles de acero y entidades de unión asociadas (por ejemplo, tornillos y soldaduras) como conjuntos o partes individuales. La geometría del modelo de Tekla Structures se transforma directamente en los formatos de archivo STEP o IGES utilizando la tecnología Open CASCADE Technology (OCCT), que no necesita archivos de conversión.

Para obtener más información sobre los formatos STEP y IGES, consulte STEP e IGES.

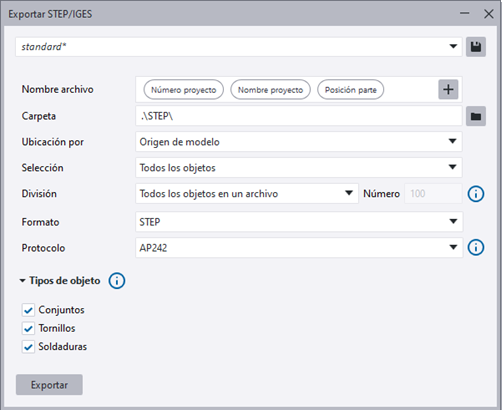

• Para iniciar la exportación, haga clic en el nuevo comando Archivo > Exportar > STEP/IGES. Cargue cualquier configuración de exportación predefinida en su entorno o configure la exportación de la forma necesaria. Puede exportar todos los objetos, o los seleccionados en relación con el origen del modelo, a las coordenadas actuales del plano de trabajo o al punto base definido. Cuando haya terminado, haga clic en Exportar. Por defecto, los archivos se exportan a la carpeta \STEP, ubicada dentro de la carpeta del modelo actual.



Anteriormente, tenía que utilizar la extensión Multi Converter de Tekla Warehouse o un software de terceros para convertir los datos exportados al formato STEP o IGES y, a veces, también remodelar la geometría en un software de terceros. La exportación y remodelación llevaba mucho tiempo y los archivos resultantes podían ser demasiado grandes.

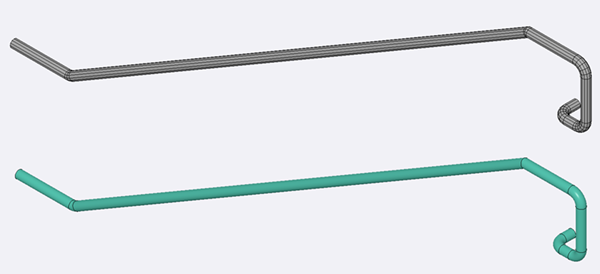

En la imagen siguiente, la barandilla de la parte superior es la salida que ha generado la extensión Multi Converter. La geometría del objeto exportado es facetada y la salida no es adecuada para los procesos de fabricación de barandillas. La barandilla de la parte inferior representa la salida que se ha generado en la exportación STEP/IGES. Los objetos exportados tienen una geometría sólida y la salida es adecuada para los procesos de fabricación de barandillas propiamente dichos.

Defina el nombre del archivo de exportación usando una plantilla

Puede definir el nombre del archivo de exportación introduciéndolo directamente en el recuadro Nombre archivo o haciendo clic en el botón más y haciendo doble clic en los elementos del nombre de archivo deseado en la lista de atributos de sistema. Puede utilizar una combinación de texto y atributos. También puede arrastrar elementos del nombre de archivo a una nueva ubicación, o borrar elementos seleccionándolos y pulsando Supr en el teclado, o bien seleccionando Borrar en el menú contextual. Puede moverse por el recuadro con las teclas de flecha y las teclas Inicio y Fin.

Exportar a uno o varios archivos

La División permite seleccionar si desea exportar Todos los objetos en un archivo, un Número seleccionado de objetos en cada archivo o Un objeto en cada archivo. Cuando se exportan varios archivos, se añade un número correlativo al final del nombre de archivo.

Protocolo de aplicación STEP

Para los archivos STEP, debe seleccionar el protocolo de la aplicación adecuado: AP203, AP214 o AP242. El protocolo de aplicación que se debe utilizar depende del software que se utilizará para abrir el archivo. AP203 es el más antiguo y AP242 el más reciente.

Objetos incluidos en la exportación

Puede seleccionar si desea incluir Conjuntos, Tornillos o Soldaduras en la exportación. Si selecciona Conjuntos, las partes de acero se exportan como conjuntos completos; en caso contrario, se exportan como objetos individuales.

Limitaciones de la exportación STEP/IGES

Actualmente, en la exportación de STEP/IGES no se exportan los siguientes objetos:

• Tipos de objetos relacionados con el despliegue de láminas de metal, como placas plegadas y placas alabeadas
• Partes de hormigón
• Perfiles con curvatura
• Perfiles alabeados
• Armaduras y mallas
• Preparaciones de soldaduras
• Partes añadidas
• Tratamiento superficial
• Vertidos
