Dibujos fabricación en la Nube IA (Preliminar)

La función Dibujos fabricación en la Nube IA es una forma nueva y avanzada de crear dibujos de fabricación en Tekla Structures. Esta función permite crear nuevos dibujos de fabricación basados en dibujos de fabricación ya terminados de proyectos anteriores que se han cargado en una colección en la nube propiedad de su organización. Se utiliza inteligencia artificial (IA) para clasificar los dibujos en bibliotecas dentro de la colección en la nube y para buscar el dibujo más adecuado para utilizarlo para crear dibujos.

Con esta función, puede crear dibujos de conjunto y unidad de colada. Los dibujos de parte no se pueden crear utilizando IA y colecciones en la nube de dibujos de fabricación, pero se pueden crear utilizando configuraciones aplicadas u otras configuraciones guardadas de manera local.

A diferencia de las formas tradicionales de crear dibujos de fabricación mediante la clonación, la función Dibujos fabricación en la Nube IA no se basa únicamente en plantillas de dibujo disponibles localmente, sino que le permite acceder fácilmente a miles de dibujos de proyectos anteriores de su empresa que están almacenados en un espacio seguro en la nube. Puede crear dibujos a partir de las plantillas de dibujo con la mejor coincidencia utilizando la clonación o a partir de la configuración que utilizan los dibujos con la mejor coincidencia. La mayor disponibilidad y variedad de plantillas de dibujo y configuraciones guardadas, mejorados con el poder de la IA para ayudar a encontrar la mejor coincidencia, le ofrece la posibilidad de conseguir mejores resultados en los dibujos, aumentar la productividad y reducir la cantidad de tiempo que dedica a editar los dibujos. El flujo de trabajo es sencillo y fácil de usar, lo que garantiza una curva de aprendizaje fluida. Lo único que necesita es una conexión a Internet y la licencia adecuada. Para obtener más información sobre las licencias que tienen activada la función Dibujos fabricación en la Nube IA, consulte Funciones en versión Preliminar compatibles por licencia.

En la versión de 2025 de Tekla Structures se introduce la funcionalidad Dibujos fabricación en la Nube IA como versión Preliminar. Para obtener más información, consulte ¿Por qué Preliminar? en "Crear dibujos de fabricación utilizando IA y colecciones en la nube (Preliminar)", bajo Crear dibujos.

Crear dibujos de fabricación utilizando IA y bibliotecas en la nube

Para crear dibujos con esta función, debe tener una colección de dibujos en la nube. El servicio puede aprender de los dibujos anteriores, por lo que cuantos más dibujos añada a la colección, mejores serán los resultados.

Seleccione los conjuntos o las unidades de colada en el modelo y, en la pestaña Dibujos e informes de la cinta, haga clic en Dibujos fabricación en la Nube IA.
También puede iniciar el comando desde el menú contextual, la barra de herramientas contextual o Inicio Rápido.

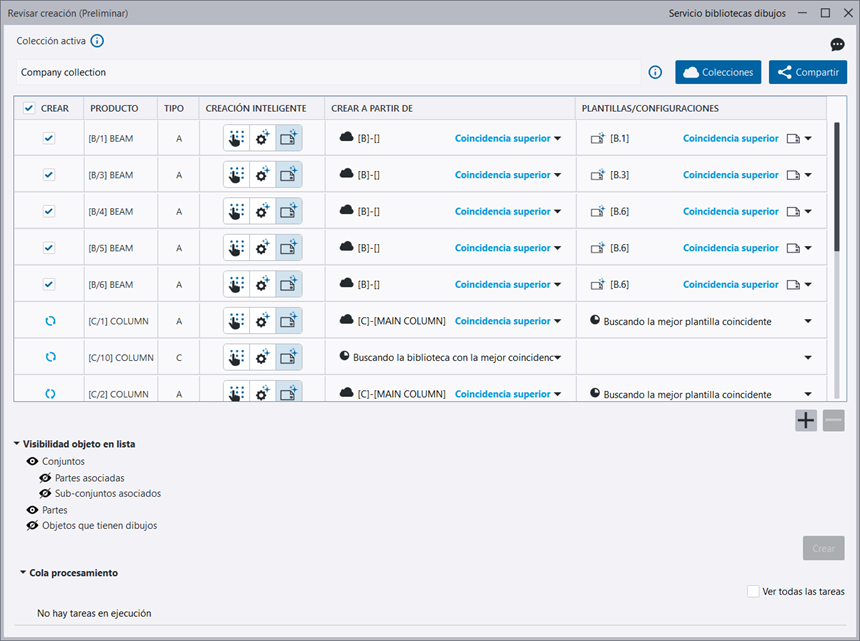

Se abre el cuadro de diálogo Revisar creación.
Puede cambiar la selección de Creación inteligente:
(selección manual): Esta opción utiliza la configuración aplicada por defecto, pero puede seleccionar cualquier configuración guardada. Esta es la única opción disponible para partes individuales.
(sugerencia de configuración): Esta opción busca la biblioteca con la mejor coincidencia en la colección activa. Los dibujos se crearán a partir de las configuraciones utilizadas por el dibujo con la mejor coincidencia que se encuentre en esta biblioteca.
(sugerencia de plantilla): Esta opción busca la biblioteca con la mejor coincidencia en la colección activa. Los dibujos se crearán clonando la plantilla de dibujo con la mejor coincidencia que se encuentre en esta biblioteca.
Si selecciona la plantilla o la configuración sugeridas, la IA analiza las propiedades de los objetos seleccionados, busca una biblioteca dentro de la colección en la nube activa que tenga las propiedades más parecidas a las de los conjuntos y unidades de colada seleccionados, y sugiere una biblioteca. Si la característica no encuentra una biblioteca adecuada en la colección, se muestra una notificación. Para estos objetos, puede seleccionar una biblioteca manualmente. Si no selecciona otra biblioteca, se creará un dibujo utilizando las configuraciones aplicadas.
Añada objetos a la lista de objetos mientras está abierto el cuadro de diálogo: Con el conmutador Seleccionar conjuntos de la barra de herramientas de selección, seleccione los objetos en el modelo y haga clic en el botón más . Para eliminar objetos de la lista, selecciónelos y haga clic en el botón menos .
Haga clic en Crear para crear los dibujos. La IA busca los dibujos que mejor coincidan (plantillas de dibujo o configuraciones guardadas) en la biblioteca seleccionada y los utiliza como fuente para producir nuevos dibujos. Haga clic en Importar para descargar los dibujos creados desde la nube a Gestión documentos. Si ha seleccionado (selección manual) o si se han seleccionado automáticamente las configuraciones aplicadas, los dibujos se crean en función de la configuración aplicada u otras configuraciones guardadas que haya seleccionado.
El botón Crear se desactiva si no ha seleccionado ningún objeto o si las selecciones no son válidas.

Gestión documentos muestra algunos datos nuevos relacionados con el uso de Dibujos fabricación en la Nube IA. Para obtener más información, consulte Mejoras en Gestión documentos en las Novedades.

Para obtener más información sobre la creación de dibujos de fabricación mediante IA y colecciones en la nube, consulte "Crear dibujos de fabricación usando IA y colecciones en la nube (Preliminar)".

Gestionar colecciones y bibliotecas

Una colección de dibujos de fabricación en la nube contiene dibujos de fabricación finalizados o configuraciones de dibujos de proyectos anteriores. Los editores de la colección han añadido dibujos a la colección en la nube de su organización. Puede tener la función de editor o visualizador en una colección.

Para acceder al cuadro de diálogo Colecciones, haga clic en Colecciones en el menú Dibujos fabricación en la Nube IA de la cinta.
También puede hacer clic en el botón Colecciones del cuadro de diálogo Revisar creación.
La colección activa se muestra en la parte superior. Puede cambiarla seleccionando otra colección en la lista.

Los editores de colecciones pueden hacer lo siguiente en el cuadro de diálogo Colecciones:

Consultar los detalles de la colección (creador, fecha de creación, fecha de modificación, tipo de función y descripciones de la colección) y los modelos desde los que se han añadido dibujos a la colección activa, y modificar la descripción de la colección. También hay disponible una función de búsqueda.
Crear nuevo: crear una nueva colección.
Renombrar, duplicar o eliminar la colección activa.
Gestionar el acceso a la colección activa. Si no tiene permiso para gestionar el acceso a la colección activa, el botón aparece atenuado.
Añadir y eliminar dibujos de la colección.
Cuando añade dibujos, la IA los analiza y los clasifica en bibliotecas dentro de la colección en la nube activa en función de la similitud de las propiedades de las unidades de colada o conjuntos que tienen los dibujos. La similitud se basa en una lista predefinida de propiedades de unidad de colada o conjunto (peso, perfil, nombre, volumen, ADU, etc.). Por ejemplo, los dibujos de columnas se clasifican en una biblioteca y los dibujos de vigas en otra. Después de añadir los dibujos, revise las bibliotecas y acepte la carga de los dibujos.
Activar o desactivar la biblioteca seleccionada, eliminar la biblioteca seleccionada o asignar una nueva disposición de dibujo para la biblioteca seleccionada de modo que todos los dibujos que se creen con un dibujo de esta biblioteca tengan la disposición seleccionada.
Controlar el aspecto de la colección: seleccionar entre la vista de lista o de iconos y seleccionar el tamaño de icono y el modo de color que se desee.
Gestionar el contenido de la biblioteca: ver los dibujos en la biblioteca, combinar bibliotecas, mover dibujos a una nueva biblioteca u a otra biblioteca existente, eliminar dibujos de la biblioteca o sobrescribir disposiciones y tamaños de dibujo creados usando los dibujos de una biblioteca.
Utilizar la función de búsqueda para filtrar bibliotecas.
Ordenar la vista de biblioteca por nombre, tipo, número total de dibujos, fecha de creación o fecha de modificación.

Los visualizadores de colecciones están limitados únicamente a acciones relacionadas con la creación de dibujos, como activar y desactivar bibliotecas y cambiar la disposición asignada de una biblioteca. Las acciones que no están disponibles aparecen atenuadas.

Para obtener más información sobre el trabajo con colecciones, consulte "Gestionar colecciones y bibliotecas de dibujos de fabricación".

Acceso al servicio y las colecciones

Puede gestionar el acceso a las colecciones, así como cambiar las funciones de usuario dentro de la colección en la Management Console de Dibujos fabricación en la Nube IA online.

En la Management Console, solo los administradores de la organización y los editores de colecciones pueden dar acceso a una colección o cambiar la función de un usuario en una colección. Además, los administradores de la organización también pueden ver todos los usuarios de su empresa que tienen acceso a todas las colecciones que son propiedad de la empresa.

El acceso a las colecciones se basa en un sistema de invitaciones. En la consola, los administradores de la organización y los editores de colecciones pueden invitar a toda su organización o a usuarios individuales, tanto internos como externos. Todos los invitados a una colección tienen la función de editor o de visualizador.

Al utilizar la función Dibujos fabricación en la Nube IA en Tekla Structures, los editores tienen acceso a todas las funcionalidades y pueden invitar a otros a unirse a una colección. Los visualizadores solo pueden crear dibujos a partir de colecciones.

Para acceder a la Management Console desde Tekla Structures, en el cuadro de diálogo Colecciones o en el cuadro de diálogo Revisar creación, haga clic en Compartir.

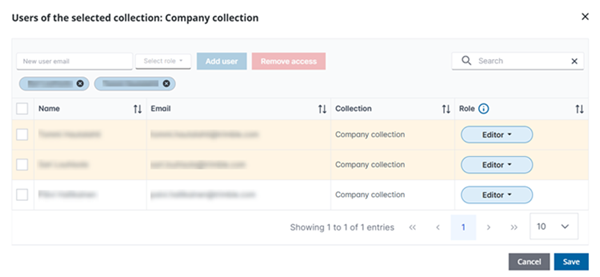

En el ejemplo siguiente se muestra una lista de usuarios que pueden acceder a la colección activa:
Para acceder a la Management Console directamente en un navegador, vaya a https://console.permissions.tekla.com/collections.

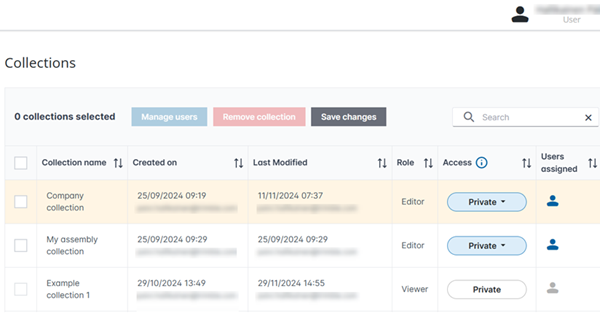

En el siguiente ejemplo se muestra una lista de todas las colecciones a las que puede acceder el usuario:

Para obtener más información sobre el acceso y el uso compartido, consulte "Gestionar acceso y funciones en colecciones".

Limitaciones

Dibujos fabricación en la Nube IA no admite la creación o carga de dibujos generales ni multidibujos. Los dibujos de parte solo se pueden crear utilizando las configuraciones aplicadas u otras configuraciones locales.
El creador del dibujo debe tener acceso al archivo de disposición del dibujo y a los archivos de cuadro asociados que utiliza el dibujo en la colección. Si faltan archivos, el dibujo no contendrá toda la información de la plantilla (por ejemplo, bloques de títulos u otras tablas). Por lo tanto, se recomienda utilizar el mismo entorno para crear dibujos que se utilizaron para cargar los dibujos en una colección en la nube.
La funcionalidad Anulaciones creación inteligente no está disponible en el cuadro de diálogo Revisar creación de Dibujos fabricación en la Nube IA.
No se pueden crear bibliotecas vacías.
