Tekla Structures 2025 SP3

Puede encontrar la última versión de servicio de Tekla Structures y los instaladores de entorno actualizados en Trimble Downloads.

Descargue Tekla Structures

El período de autoguardado se restablece cuando se guarda el modelo

Anteriormente, el modelo a veces se autoguardaba casualmente inmediatamente después de guardarse. Ahora, el período de autoguardar se restablece cuando se guarda el modelo, por lo que el autoguardado no se produce inmediatamente después de guardar el modelo.

TTSD-66612

Triangulación mejorada de las caras superior e inferior de la losa

Se ha corregido un problema por el que las losas con desplazamientos Dz1 o Dz2 en chaflanes de esquina podían producir una geometría sólida incorrecta debido a una triangulación no coincidente entre las caras superior e inferior. Esta inconsistencia condujo a una geometría inexacta, que podría caer en cascada a los procesos posteriores, incluido el cálculo del volumen y la generación de unidades de vertido. La triangulación de las caras ahora se refleja de manera consistente, lo que garantiza una geometría confiable y un cálculo de volumen preciso.

TTSD-47057

Novedades de Tekla PowerFab Connector

Exportación de ADU

Ahora es posible exportar ADU desde informes a Tekla PowerFab.

TTSD-69775

Problema con el envío a Tekla PowerFab solucionado

Anteriormente, el usuario no podía importar el paquete de envío en Tekla PowerFab porque el número de dibujo no se exportaba correctamente desde Tekla Structures. Ahora el número de dibujo general y el nombre de PDF de dibujo se exportan correctamente.

TTSD-70668, TTSD-70754

Novedades en Dibujos fabricación en la Nube IA (Preliminar)

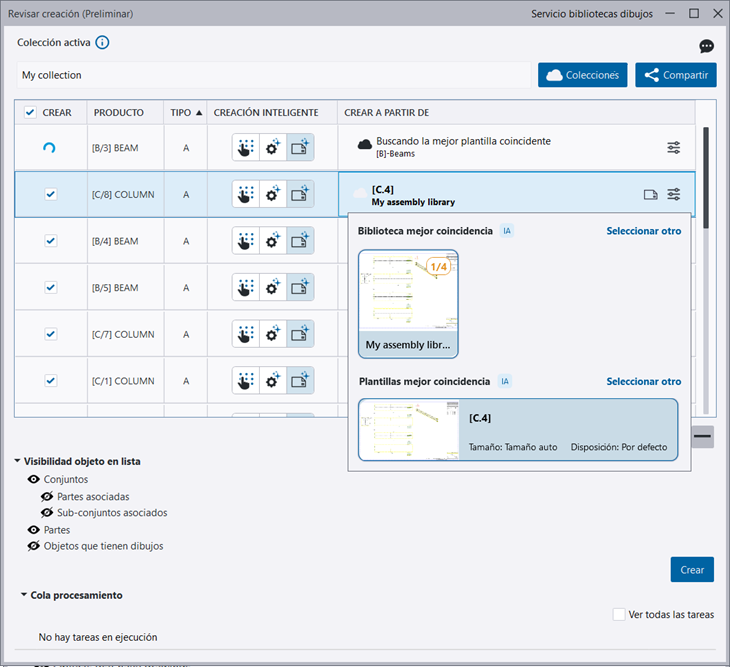

Columna única para seleccionar la biblioteca y la plantilla o el archivo de configuración de la plantilla y otras mejoras en Revisar creación

Ahora, tanto la biblioteca como la plantilla o el archivo de configuración de la plantilla se pueden seleccionar en la columna Crear a partir de. Primero se muestra la plantilla o el archivo de configuración sugerido (por ejemplo, [BA.120]) y, a continuación, se indica la biblioteca que contiene la plantilla o el archivo de configuración (por ejemplo, [BA]-[BEAM]). Anteriormente, había columnas independientes para seleccionar la biblioteca y la plantilla o el archivo de configuración.
Al pasar el cursor sobre el icono de vista previa se muestra una vista preliminar de la plantilla y, al hacer clic en el icono, se abre el cuadro de diálogo Propiedades bibliotecas dibujos en modo de edición.
Haga clic en para mostrar más información sobre la biblioteca y la plantilla o el el archivo de configuración de la plantilla sugeridos, o para cambiar la selección. Hay dos secciones con pequeñas vistas previas, una para la biblioteca y otra para la plantilla o el archivo de configuración.

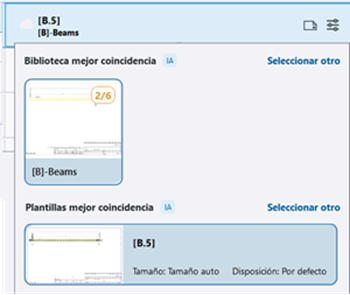

- La etiqueta indica que la IA sugiere la biblioteca, plantilla o archivo de configuración coincidente que mejor coincide.
- Para las bibliotecas sugeridas, se muestra el número de dibujos actualizados y el número de dibujos de la biblioteca, por ejemplo, 324/324. Haga clic en Seleccionar otro para seleccionar otra biblioteca.
- Para las plantillas sugeridas, se muestra el nombre del dibujo. Para los archivos de configuración de plantilla sugeridos, el nombre del archivo de configuración se muestra en el siguiente formato: nombre_plantilla - nombre_archivo_configuración, por ejemplo, [B.4] - VIGA 1. Además, se proporciona información de la disposición y el tamaño del dibujo. Al hacer clic en Seleccionar otro, se abre el cuadro de diálogo Propiedades bibliotecas dibujos en modo de selección y puede seleccionar otra plantilla o archivo de configuración. Se ha añadido una nueva columna, Archivo configuración, a la lista de dibujos para indicar el archivo de configuración asociado a cada plantilla.
Si no se puede encontrar la mejor biblioteca, plantilla o archivo de configuración coincidente, se muestra una notificación en la fila del objeto y puede seleccionar otra opción de creación de dibujo manualmente.
Ahora, si ya existe un dibujo para el objeto seleccionado, se muestra una notificación en la fila del objeto y la fila aparece con un fondo gris. Las filas deshabilitadas todavía se pueden seleccionar para resaltar los objetos en el modelo y eliminar los objetos del cuadro de diálogo.
Cuando el botón "menos" está desactivado en el cuadro de diálogo Revisar creación, ahora se muestra información que le indica cómo activar el botón.

TTSD-70123, TTSD-70615, TTSD-70637, TTSD-70506, TTSD-69315

Añadir dibujos a una colección - unificación de nombres de botones

El nombre del botón OK de la cola de procesamiento, mostrado al añadir dibujos a la colección activa y al clasificar dibujos, se ha cambiado a Aceptar. Este cambio garantiza la coherencia con el botón que tiene la misma funcionalidad en el cuadro de diálogo Revisar clasificación.

TTSD-62249

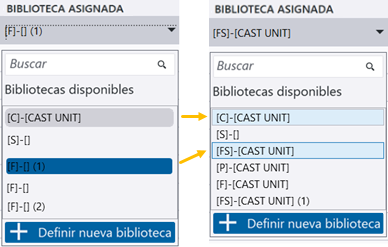

Selección de biblioteca mejorada

La selección de una nueva biblioteca en la columna Biblioteca asignada del cuadro de diálogo Revisar clasificación es ahora más fácil gracias a los nuevos colores. Al pasar el cursor sobre una biblioteca, la biblioteca se muestra en azul claro y, al seleccionar una biblioteca, se muestra en azul claro con un marco azul más oscuro. Anteriormente, el fondo azul oscuro de la biblioteca seleccionada dificultaba la lectura del texto.

TTSD-70518

Combinando bibliotecas

Al combinar varias bibliotecas, el mensaje de confirmación ahora enumera claramente todas las bibliotecas que ha seleccionado para la combinación. Anteriormente, solo se enumeraba una biblioteca, aunque se hubieran seleccionado varias bibliotecas.

TTSD-61928

Nuevo campo de descripción en el cuadro de diálogo Duplicar colección

Se ha añadido un nuevo campo de descripción en el cuadro de diálogo Duplicar colección, rellenado previamente con la descripción de la colección original. Si no hay una descripción previa, hay un texto de marcador de posición: "Introduzca una descripción para esta colección".

TTSD-69183

Otras correcciones en la funcionalidad de Dibujos fabricación en la Nube IA

Anteriormente, cuando se creaban dibujos de fabricación mediante el comando Dibujos fabricación en la Nube IA, todas las notas asociativas se marcaban como cambiadas si contenían información de posición de parte u otros datos que debían actualizarse entre la plantilla utilizada y el conjunto de destino. Este problema ahora se ha corregido.

TTSD-70285
Anteriormente, cuando se creaban dibujos utilizando la opción de configuración guardada con mejor coincidencia, las anulaciones de disposición definidas en la biblioteca no se aplicaban a los dibujos creados. Ahora, las anulaciones de disposición también se aplican a los dibujos cuando se utilizan las configuraciones guardadas que mejor coinciden.

TTSD-69850
Anteriormente, los símbolos de ordenación no aparecían en las columnas de la lista de dibujos del cuadro de diálogo Propiedades bibliotecas dibujos. Aunque las columnas se ordenaban correctamente, los símbolos no eran visibles. Este problema se ha solucionado y los símbolos de ordenación ya están disponibles.

TTSD-66057

Correcciones

Número de defecto	Área de desarrollo	Descripción
TSAC-8213	Concrete components	Rectangular column reinforcement (83): On the Rebar assembly tab, there is now a new setting, Align rebar assembly coordinate system. Select Yes to align the rebar assembly coordinate system with the component coordinate system.
TSAC-8255	Concrete components	Edge and corner reinforcement (62): The execution time of the component on large slabs with a lot of holes has now been significantly reduced.
TSAC-8917	Concrete components	Braced girders (88, 89): On the Picture tab, you can now select a new girder type with automatic wave length within a defined range and a new type of side bar geometry. You can also select a profile for the top straight rebar and extra positioning. In addition, some girder types have been improved to have new front view options to define width and height dimensions.
TSAC-8958	Concrete components	3D cut (10): Previously, modifying the component by changing the cut type did not always work correctly. The No cut option worked properly only if used when creating the component. This issue has now been fixed.
TSAC-9074	Concrete components	Braced girder (88), (89): On the Picture tab, there is now a new option, Align rebar assembly coordinate system. Select Yes to align the rebar assembly coordinate system with the component coordinate system.
TSAC-9168	Concrete components	The Auto splitter component previously did not split all the bars in a curved beam. This issue has now been fixed.
TSAC-9188	Concrete components	Edge and corner reinforcement (62): Previously, horizontal and vertical stirrups were not created with a combination of Exact spacing values distribution method and long edges. This issue has now been fixed.
TSAC-9212	Concrete components	Floor layout: Negative values now work in offsets for automatically cut objects.
TSAC-9213	Concrete components	Floor layout: When working with diagonal cuts, Floor layout now uses the default offset value at a selected floor boundary when you clear the offset value in the contextual toolbar and click the check mark button.
TSAC-9297	Concrete components	Sandwich wall window: Previously, the component created parts that had 0 volume. These parts are now removed from the model.
TSAC-9245	Steel components	Rail connection (70): Previously, notches on secondary parts were created incorrectly. This issue has now been fixed.
TSAC-9248	Steel components	Seat det type 1 (1033): Previously, welds were not correctly applied in some cases. This issue has now been fixed.
TSAC-9325	Steel components	Bolted gusset (11): Previously, when the gusset plate ran through the main part, the cut was created with an incorrect shape in some cases. This issue has now been fixed.
TSAC-9341	Steel components	Stub connection (119): Previously, the top and bottom plate chamfer dimensions were incorrectly applied in the component. This issue has now been fixed.
TSAC-9346	Steel components	Railings (S77): Previously, the number of stanchions affected the calculation of railing height. This issue has now been fixed.
TSAC-9348	Steel components	Base plate (1004): Previously, the leveling plate was created in an incorrect position in some cases. This issue has now been fixed.
TSAC-9361	Steel components	Simple base plate (55): Previously, stiffener chamfer dimensions were incorrectly applied in the component. This issue has now been fixed.
TSAC-9366	Steel components	Ayrshire File transfer (92): Previously, the CAM data was incorrectly using the label PURLIN in the ProductType for all Zed and Zeta sections.
TTSD-69924	Import, export, interoperability	Trimble Connect: Various issues regarding the handling of the default upload folder in the Upload model settings dialog have now been fixed.
TTSD-69976	Import, export, interoperability	IFC4 export: Previously, the export of pour objects or pour units failed when you selected the Selected object option. If you selected All objects, the concrete parts forming the pour objects were also exported. These issues have now been fixed.
TPLED-372	Templates and reports	Attributes in templates: Sometimes the ROW_IN_PAGE attribute did not work correctly in row rules. This issue has now been fixed.
TPLED-374	Templates and reports	Template Editor: Page breaks were not prevented even though the Use page breaks when height is exceeded option was not selected in the template page properties. This issue has now been fixed.
TTSD-67031	Templates and reports	Pull-out pictures in HTML reports: HTML reports did not show tapered bars in rebar groups in pull-out pictures properly. This issue has now been fixed.
TTSD-68014	Templates and reports	Template Editor: Using the fvf function in reports and drawing templates, a file that worked with spaces in names in Tekla Structures 2022 no longer worked in the latest Tekla Structures versions. This issue has now been fixed.
TTSD-69383	Templates and reports	Pull-out picture dimensions: Previously, in .html reports, pull-out picture dimensions were missing. This issue has now been fixed.
TTSD-69963	Templates and reports	Template Editor: Previously, color indexes were imported as RGB values during the DWG import. Now they are imported as color indexes, which is the correct way. As a result, black color (RGB 0,0,0) is converted to white when black drawing background is in use.
TTSD-70321	Templates and reports	Template Editor: Sometimes the symbol size was incorrect in marks when the symbol was included in a mark template. This issue has now been fixed.
TTSD-70443	Templates and reports	Sometimes, when the regional setting Language for non-Unicode programs in Windows was set to Turkish, templates failed to load. This issue has now been fixed.
TTSD-70453	Templates and reports	Template Editor: Formulas and rules failed when they used the word "IF" that was not part of the actual if-then-else clause. This issue has now been fixed.
TTSD-70660	Templates and reports	Previously, the GetAt() function returned "0" as output even though the value of the argument for it was undefined. It should have returned an empty string. This issue has now been fixed.
TTSD-70768	Templates and reports	Previously, symbols were not printed. This issue has now been fixed.
TTSD-68903	Drawings	Annotations: It was sometimes very slow to select and move a large number of annotations that contain a template with custom properties. The performance has now been improved, and selecting and moving annotations is faster.
TTSD-70386	Drawings	Drawing hatches: Selecting a hatch for a drawing sketch object, such as a rectangle, did not always work. This issue has now been fixed.
TTSD-70505	Drawings	Previously, in specific cases when a drawing was missing the relation to its main part in the model, and you had a complex value for the advanced option XS_SINGLE_PART_DRAWING_VIEW_TITLE, a Tekla Structures application error could occur. This issue has now been fixed.
TTSD-67527	Tekla Model Sharing	Tekla Model Sharing: When the model is shared for the first time, the Description property of a shared model now uses by default the description entered in the Project properties.
TSAC-9285	Reinforcement	Rebar sets: The performance of large rebar sets containing multiple coupler or anchor components has been significantly improved.
TTSD-70590	Reinforcement	Rebar shape manager: Tekla Structures now correctly reads valid `RebarShapeRules.xml` rule files from the model, project, firm, and system folders, in that order.
TTSD-24071	Modeling	Curved items, such as ramps, no longer display graphical issues when they are native objects or reference objects.
TTSD-51268	Modeling	Filtering: When the Select from model or Multi-select from model option is used with the Template category and with property definitions for `MATERIAL`, such as `MATERIAL.STRENGTH_CLASS`, the values are now shown also for pour objects and pour units.
TTSD-59964	Modeling	Fillet edges are now displayed with improved performance. You can control the showing and hiding of the edges through the settings.
TTSD-64758	Modeling	Area selection from left to right does not select the underlying part anymore if the whole part is not included in the area selection.
TTSD-68312	Modeling	Small or thin objects no longer appear overly bright when zooming out in rendered model views.
TTSD-69712	Modeling	Previously, workplane related template attributes were not working in model view filters and selection filters. This has now been fixed.
TTSD-69974	Modeling	Previously, the Building hierarchy commands for manual assignment of assemblies were not always shown on the context menu when they should have been shown. This issue has now been fixed.
TTSD-70422	Modeling	Previously, the contextual toolbar for parts sometimes did not display the dropdown for material. This has now been fixed.
TTSD-70438	Modeling	Previously, the middle height of some profiles was not calculated correctly. The middle height is now calculated correctly.
TTSD-70578	Modeling	Previously, in certain cases, clicking too quickly when switching between model and drawing could cause old property dialogs to appear. This has now been fixed.
TTSD-70411	Installation	Before, the TSEP installer did not allow different extensions with the same name to be installed at the same time. Now, the TSEP installer decides based on the upgrade code whether it can install and upgrade extensions.
TTSD-70139	Core	Previously, Tekla Structures might have stopped working unexpectedly when you closed and reopened a plugin component dialog. This has now been fixed.
TTSD-70764	Tools and components	Earlier, clicking the Create button in a component dialog did not work correctly after you had selected another component of the same class in the Applications & components catalog and created it in the model. Clicking the Create button started the command of the component you just created instead of the component where you clicked the Create button. This issue has now been fixed.
TTSD-69756	Import, export, interoperability (steel)	DSTV to DXF Converter: Previously, the Number of decimals setting affected all double values including arc curve parameters. Particularly with small values, lines could be exported instead of arcs. Also, arc angles could be inaccurate causing offsets in the contour. Now, the arc bulge and angle parameters ignore the Number of decimals setting and arcs are exported with proper precision.
TTSD-69775	Import, export, interoperability (steel)	Exporting UDAs from reports is now possible.
TTSD-70130	Import, export, interoperability (steel)	When exporting a Drawings for external approval package or a Fabrication package, the .trb file name is now the Tekla Structures model project name.
TSAC-9273	Import, export, interoperability (concrete)	Export Unitechnik (79): On the SLABDATE block data specification tab, you can now specify the type of the Slab area for the export. The options are Gross area, Net area with cutouts, Net area without cutouts, and Template.
