Si usa la Base de datos formas armadura y selecciona una forma, puede definir el punto de referencia en el principio, la mitad o el final del lado de la armadura. Al crear la armadura en el modelo, puede mover la armadura a otra ubicación arrastrando el punto de referencia. Esta operación resulta útil, por ejemplo, cuando los lados de la armadura tienen una longitud determinada y se desea dirigir el punto de referencia a la mitad del borde de una parte, por ejemplo. También puede mover el punto de referencia de las formas de armaduras circulares.

1. En la pestaña Armadura, haga clic en Grupo barras > Base de datos formas armadura.

   Se abre el cuadro de diálogo Base de Datos Formas Armadura.

2. Seleccione una forma de armadura.
3. Defina el punto de referencia en la ubicación que desee (inicio, mitad, final) haciendo doble clic en esa posición en la vista preliminar de la forma.



4. Si es necesario, modifique las propiedades de la barra.
5. Haga clic en Aplicar o OK.

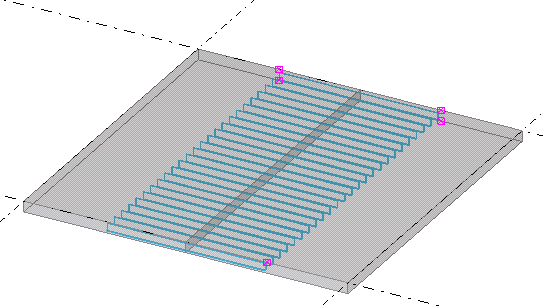

6. En el modelo, sitúe el puntero del ratón encima de una cara o borde de la parte.
7. A partir de la vista preliminar, seleccione la colocación que desee y mantenga pulsada la tecla Alt y haga clic con el botón izquierdo del ratón.

   Se muestra el punto de referencia.

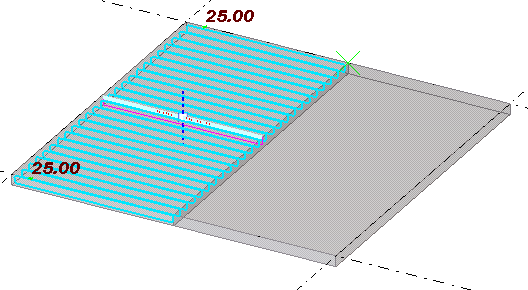

8. Mueva la armadura a una nueva ubicación arrastrando el punto de referencia.
9. Haga clic con el botón central del ratón para crear las armaduras.


   Nota:

   En el caso de armaduras circulares, puede definir el punto de referencia en la línea central del siguiente modo:

   1. Coloque el puntero del ratón sobre un borde de columna para orientar la armadura correctamente.

   2. Mantenga pulsada la tecla Alt y haga clic en el botón izquierdo del ratón.

   3. Arrastre el punto de referencia y mantenga pulsada la tecla Mayús para elegir el centro de la columna.

   4. Haga clic con el botón central del ratón para crear las armaduras.
